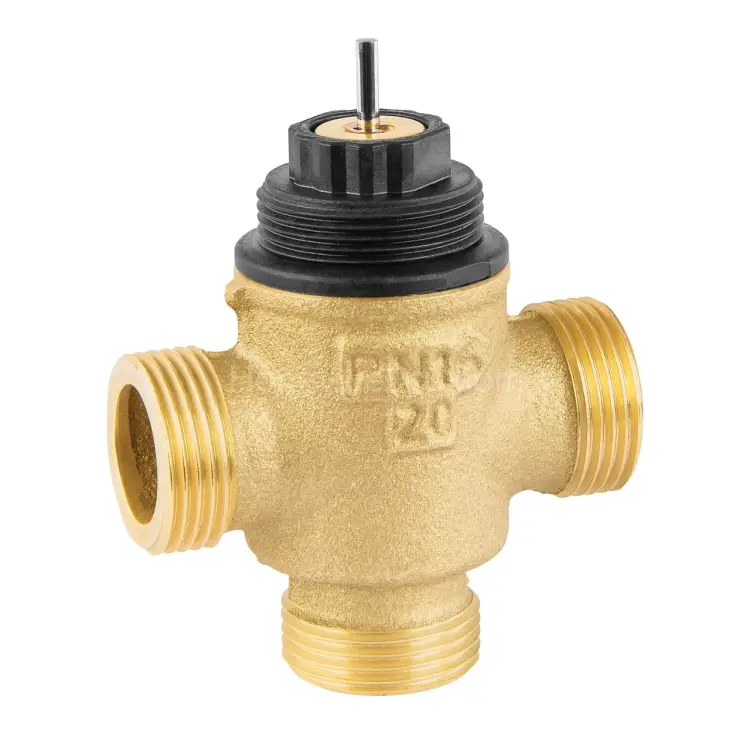

VXE20B2.5M трехходовой клапан малого размера, наружная резьба, DN20, PN16, kvs 2,5, мод VXE20B2.5M

Компактный 3-ходовой линейный клапан Resideo (Honeywell) VXE20B2.5M

VXE20B2.5M — это необслуживаемый 3-ходовой линейный клапан небольшого формата для задач регулирования горячей/охлаждённой воды в инженерных системах климат-контроля. Он рассчитан на совместную работу с малыми электрическими линейными приводами и термоэлектрическими исполнительными механизмами, обеспечивая точное управление потоками в установках для помещений.

Клапан применяется для регулирования теплоносителя в фанкойлах (fan coil units), а также в компактных нагревателях/охладителях (reheaters/recoolers) в системах температурного контроля на базе электрических и электронных регуляторов.

Ключевые преимущества

• Устойчивость к вымыванию цинка: корпус и детали из желтой латуни с повышенной стойкостью к dezincification.
• Не требует технического обслуживания в процессе эксплуатации.
• Широкий стандартизированный ряд по kvs — удобно подбирать решение под требуемые расходы.
• Разные варианты присоединения — в зависимости от проекта доступны исполнения для подключения с обжимом (compression), под пайку (soldered) и на резьбе (threaded).
• Компактные габариты — установка там, где ограничено монтажное пространство.
• Длинный ход обеспечивает качественную характеристику регулирования.
• Мягкое седло — низкая протечка и высокая регулируемость (rangeability).
• Высокое давление отсечки (close-off) — клапан устойчив в режимах перекрытия.

Технические характеристики (по изделию VXE20B2.5M)

• Артикул: VXE20B2.5M
• Тип клапана: 3-ходовой линейный клапан (3-Way linear valve)
• Присоединение: наружная резьба (External Thread)
• Размер: DN 20
• Номинальное давление: PN 16
• Пропускная способность: Kvs = 2,5
• Характеристика расхода: A-AB равнопроцентная, B-AB линейная
• Ход (макс.): 6,5 мм
• Перепад давления для отсечки (макс.): 150 кПа
• Максимальная температура среды: 120 °C
• Минимальная температура среды: 2 °C
• Контролируемая среда: вода с макс. 50% гликоля (согласно VDI 2035)

Для каких задач подходит

Данный тип 3-ходового линейного клапана используется как элемент регулирующего контура для изменения распределения потоков — при этом выбор способа работы (смешение/перераспределение) определяется характеристиками системы и выбранным приводом. Благодаря мягкому седлу и высокому уровню отсечки достигается стабильность работы в режимах закрытия и модуляции.

Совместимость с приводами и построение системы

Клапан VXE20B2.5M рассчитан на установку в комплекте с исполнительными механизмами Resideo (Honeywell). Для правильного подбора привода обратите внимание на требуемый тип управления и необходимость точного согласования параметров регулирования. В линейке применяются небольшие электрические линейные приводы и термоэлектрические исполнительные механизмы — они обеспечивают точность управления в системах для фанкойлов и компактных теплообменников.

Почему стоит выбрать именно Resideo (Honeywell)

• Надежные материалы и конструктив, рассчитанный на работу с водяными теплоносителями.
• Регулируемость и повторяемость характеристик за счёт мягкого седла и продуманной геометрии.
• Удобство монтажа благодаря компактной компоновке.
• Стабильность в тепловых режимах благодаря допустимому диапазону температур и параметрам PN 16.

Важно при покупке

Покупать оборудование Resideo (Honeywell) рекомендуется у официального дилера — ООО Промэлектроника: sales@prom-elec.com.

Также отметим, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, поэтому при заказе можно планировать комплектацию инженерных систем без значительных задержек по наличию поставки.

Сферы применения

• Фанкойлы и локальные системы кондиционирования
• Компактные нагреватели/охладители (reheaters/recoolers)
• Электрические и электронные системы управления температурой
• Водяные контуры с регулированием горячей/охлаждённой воды
