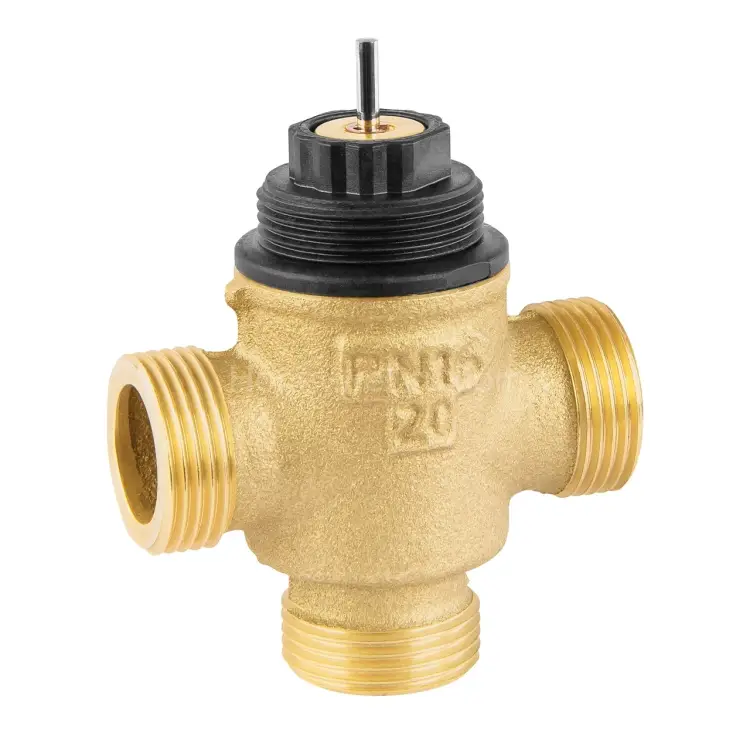

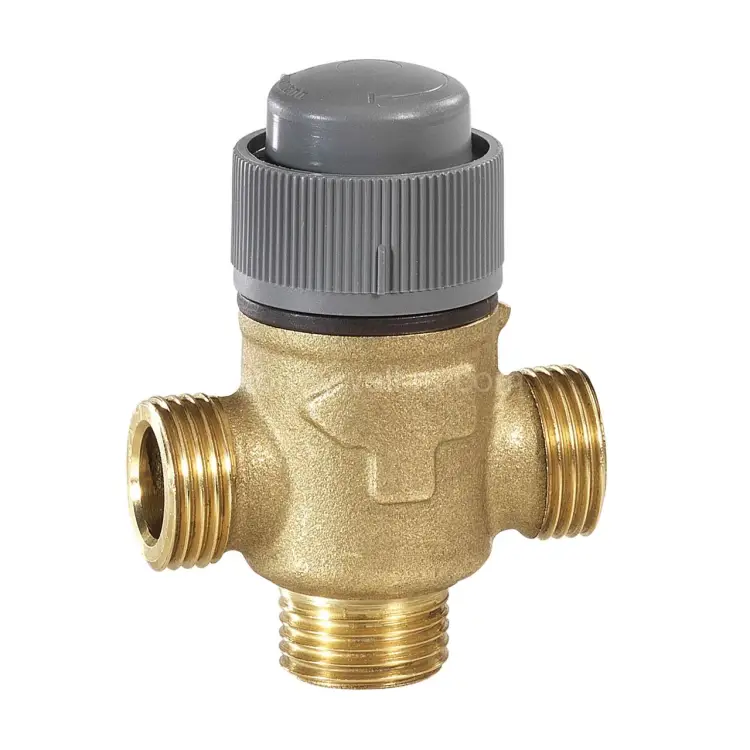

VXE15B2.5OF трехходовой клапан малый с наружной резьбой, DN15, PN16, kvs 2,5, on/off

Обзор продукта VXE15B2.5OF: Трехходовой линейный клапан DN15 PN16 (on/off)

VXE15B2.5OF — это компактный 3-ходовой линейный клапан, разработанный для применения в гидравлических контурах систем отопления и охлаждения. Данное устройство предназначено для использования в паре с небольшими электрическими линейными приводами и/или термоэлектрическими приводами. Его основная функция — регулирование потока горячей или охлаждённой воды в составе климатического оборудования.

Клапан идеально подходит для работы в системах с электронным управлением температурой, где требуется точное температурное регулирование. Благодаря своей конструкции, он обеспечивает надёжное переключение режимов и поддержание стабильных гидравлических характеристик системы.

Области применения

Модель VXE15B2.5OF находит широкое применение в следующих системах:

• Фанкойлы (fan coil units) и компактные установки обработки воздуха;
• Небольшие нагреватели/охладители (reheaters/recoolers);
• Контуры поддержания или переключения температуры в электрических и электронных системах управления климатом.

Ключевые преимущества модели VXE15B2.5OF

• Материал корпуса: Латунь с повышенной стойкостью к вымыванию цинка (dezincification-resistant yellow brass), что гарантирует долговечность при эксплуатации в водных средах.
• Эксплуатация: Не требует обслуживания в течение всего срока службы.
• Гибкость выбора: Широкий стандартизированный ряд kvs-значений позволяет точно подобрать клапан под требуемый расход теплоносителя.
• Варианты подключения: Различные типы присоединения — наружная резьба, под пайку, компрессионное — обеспечивают совместимость с различными конфигурациями трубопроводов.
• Компактность: Малые габариты устройства позволяют осуществлять монтаж даже в условиях ограниченного пространства.
• Характеристика регулирования: Длинный ход штока (stroke) обеспечивает точную и стабильную характеристику регулирования.
• Герметичность: Мягкое седло клапана минимизирует протечки и обеспечивает высокую управляемость (rangeability).
• Надёжность: Высокое давление закрытия (close-off pressure) гарантирует надёжное отсечение потока.

Технические характеристики VXE15B2.5OF

Основные параметры клапана:

• Артикул: VXE15B2.5OF
• Тип клапана: 3-ходовой линейный (3-Way linear valve)
• Логика работы: on/off (Valve Flow Characteristic: On/Off)
• Тип присоединения: наружная резьба (External Thread)
• Номинальный диаметр: DN 15
• Номинальное давление: PN 16
• Номинальная пропускная способность (kvs): 2,5
• Максимальный ход штока: 2,5 мм (Stroke (Max) 2,5 mm)
• Максимальный перепад давления для закрытия: 150 кПа (Differential pressure for close-off (Max): 150 kPa)
• Минимальная температура теплоносителя: 2 °C (Media Temperature (Min): 2 °C)
• Максимальная температура теплоносителя: 120 °C (Media Temperature (Max): 120 °C)
• Контролируемая среда: Вода с добавлением гликоля (до 50%) в соответствии с требованиями VDI 2035.

Для кого подходит данная модель

• Проектировщики и монтажные организации: Идеальный выбор для подбора компактных 3-ходовых клапанов DN15 для фанкойлов и компактных теплообменников.
• Сервисные службы: Ценят стабильные характеристики и надёжное закрытие клапана по перепаду давления.
• Специалисты по системам «умного» микроклимата: Нуждаются в надёжной связке «клапан + привод» для работы по логике on/off.

Рекомендации по выбору комплекта

Для обеспечения корректной работы клапана VXE15B2.5OF в системе, крайне важно правильно подобрать совместимый привод (электрический линейный или термоэлектрический). Выбор привода должен основываться на требуемой логике управления и условиях монтажа. Необходимо также учитывать общие гидравлические параметры системы и специфику подключения (в данной модели используется наружная резьба).
