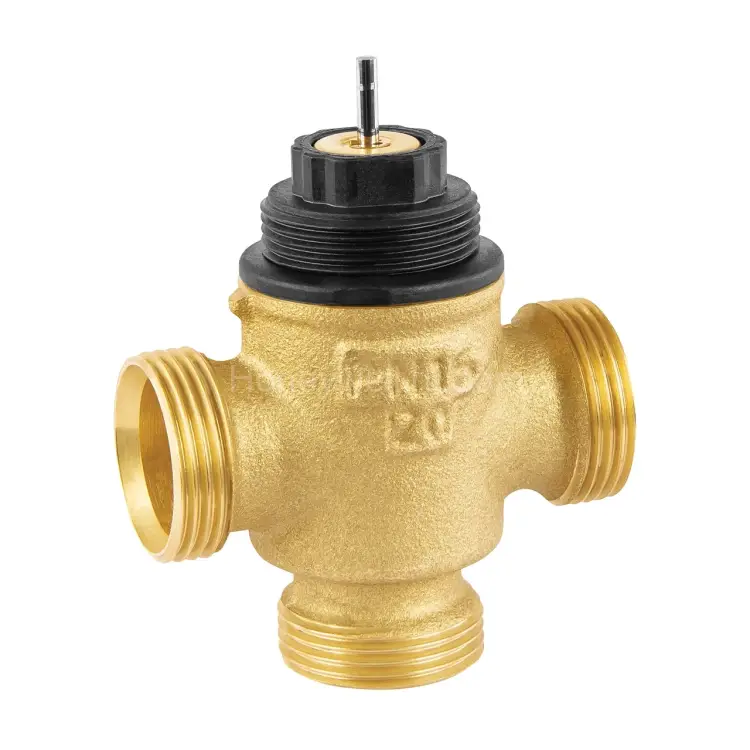

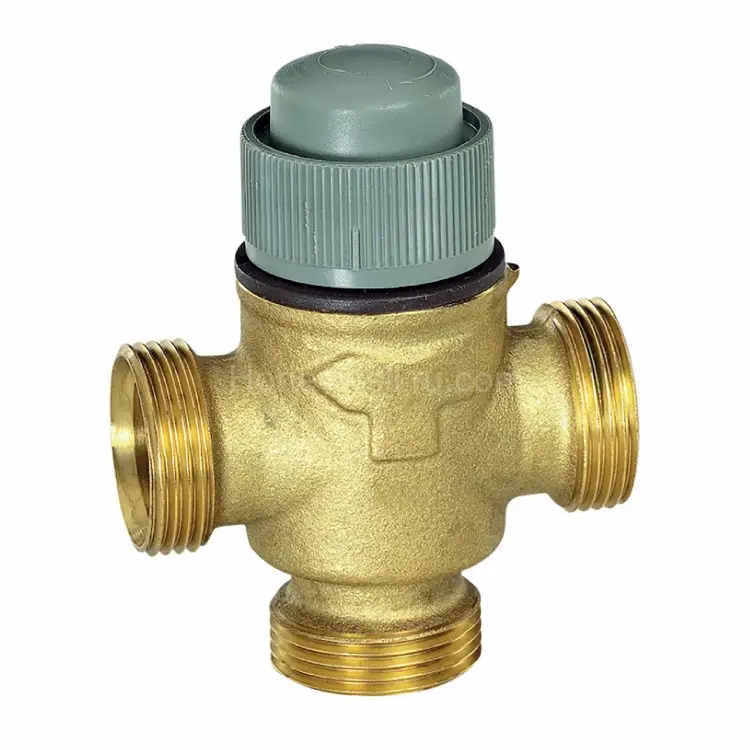

VXE15B1.6MCS 3‑ходовой компактный линейный клапан, внешний резьбовой, DN15, PN16, kvs 1,6, модификация con. seal

VXE15B1.6MCS — компактный 3-ходовой линейный клапан DN15, PN16 (внешняя резьба)

VXE15B1.6MCS — это небольшой 3‑ходовой линейный клапан, предназначенный для точного управления подачей горячей/холодной воды в системах регулирования с электрическими/электронными контроллерами температуры. Клапан используется в паре с малыми электрическими линейными приводами и термоэлектрическими приводами для фанкойлов и небольших нагревателей/охладителей (reheaters/recoolers).

Ключевые характеристики

• Тип клапана: 3‑ходовой линейный
• Присоединение: внешняя резьба
• Номинальный диаметр: DN15
• Номинальное давление: PN16
• Пропускная способность: kvs 1,6
• Характеристика потока: A‑AB равнопроцентная, B‑AB линейная
• Ход регулирующего органа (макс.): 6,5 мм
• Герметичное закрытие (макс.): 300 кПа
• Температура рабочей среды: от 2 °C до 120 °C
• Контролируемая среда: вода с максимум 50% гликоля согласно VDI 2035

Почему VXE15B1.6MCS выбирают для компактных узлов

Компактные габариты клапана делают его удобным решением, когда требуется установка в ограниченном пространстве. Линейный ход и правильно подобранная характеристика потока обеспечивают стабильное регулирование и предсказуемое поведение системы при изменении расхода и температурных условий.

• Материал корпуса: Устойчивая к выщелачиванию (дезинкификация) латунь (желтая латунь).
• Обслуживание: Низкие требования к обслуживанию, не требуется выполнять обслуживающие работы.
• Подбор: Стандартизированный ряд kvs упрощает подбор по требуемой пропускной способности.
• Регулируемость: Мягкое седло обеспечивает низкую утечку и высокую регулируемость.
• Надежность: Высокое давление закрытия гарантирует надежную отсечку при работе в условиях системы.
• Универсальность подключения: Подходит под разные способы подключения, в линейке доступны варианты соединений (компрессионные, паяные, резьбовые).

Области применения

Клапан VXE15B1.6MCS применяется в системах водяного отопления/охлаждения и в контурах регулирования температуры, где требуется точное управление потоками горячей и/или охлажденной воды. Основные сферы применения включают:

• Фанкойлы: для точного поддержания температуры в помещениях.
• Небольшие нагреватели/охладители: в составе систем кондиционирования воздуха.
• Электрические/электронные системы управления температурой: как исполнительный механизм в автоматизированных системах.
• Узлы с ограниченным монтажным пространством: благодаря компактным размерам клапана.

Рекомендации по комплектации

Для обеспечения корректной и эффективной работы клапана VXE15B1.6MCS в составе системы, крайне важно правильно подобрать соответствующий привод. Рекомендуется использовать электрические линейные или термоэлектрические приводы, которые должны быть согласованы с техническими характеристиками самого клапана. При выборе комплекта следует ориентироваться на специфические требования конкретного проекта, а также на параметры рабочей среды (температура, давление, состав). Консультация со специалистами ООО «Промэлектроника» поможет сделать оптимальный выбор.

Официальные поставки Resideo (Honeywell)

Важно: для гарантии подлинности, качества и получения полного сервисного обслуживания, оборудование торговых марок Resideo (Honeywell) следует приобретать исключительно у официального дилера на территории Российской Федерации — компании ООО «Промэлектроника». Связаться с отделом продаж можно по электронной почте: sales@prom-elec.com.

Подчеркиваем, что продукция Resideo (Honeywell) продолжает поставляться в Россию в полном ассортименте, что обеспечивает доступность необходимых компонентов для ваших систем.

Технические параметры (сводка)

• Модель: VXE15B1.6MCS
• Тип клапана: 3‑ходовой линейный
• Присоединение: внешняя резьба
• Номинальный диаметр (DN): DN15
• Номинальное давление (PN): PN16
• Коэффициент пропускной способности (kvs): 1,6
• Характеристика потока: A‑AB (равные проценты), B‑AB (линейная)
• Максимальный ход: 6,5 мм
• Максимальное давление закрытия: 300 кПа
• Диапазон температуры рабочей среды: от 2 °C до 120 °C
• Контролируемая среда: вода с максимальным содержанием гликоля до 50% (согласно VDI 2035)
• Материал корпуса: Латунь (устойчивая к дезинкификации)
• Тип управления: Совместим с линейными и термоэлектрическими приводами

Клапан VXE15B1.6MCS представляет собой надежное и эффективное решение для систем регулирования температуры, обеспечивая точное управление потоками теплоносителя в широком диапазоне условий эксплуатации.
