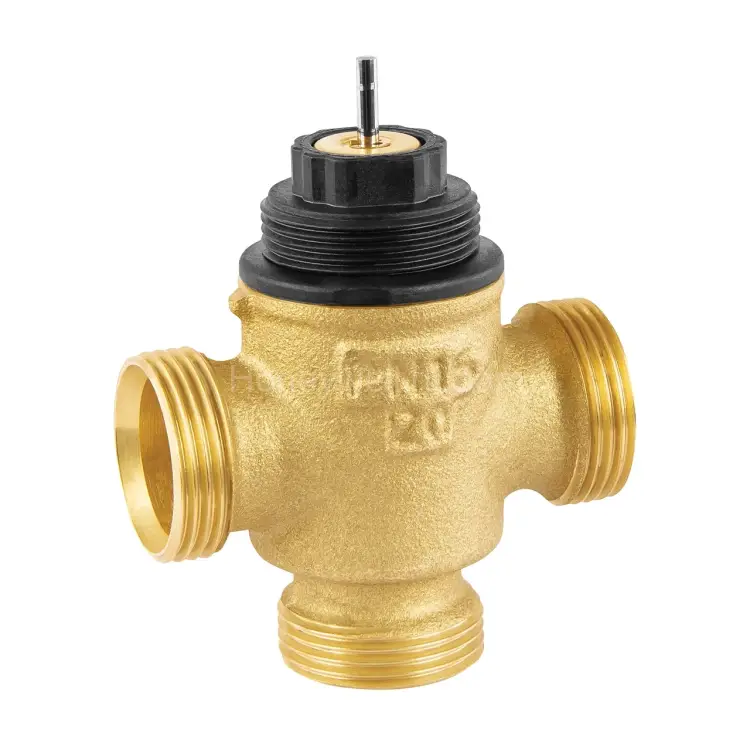

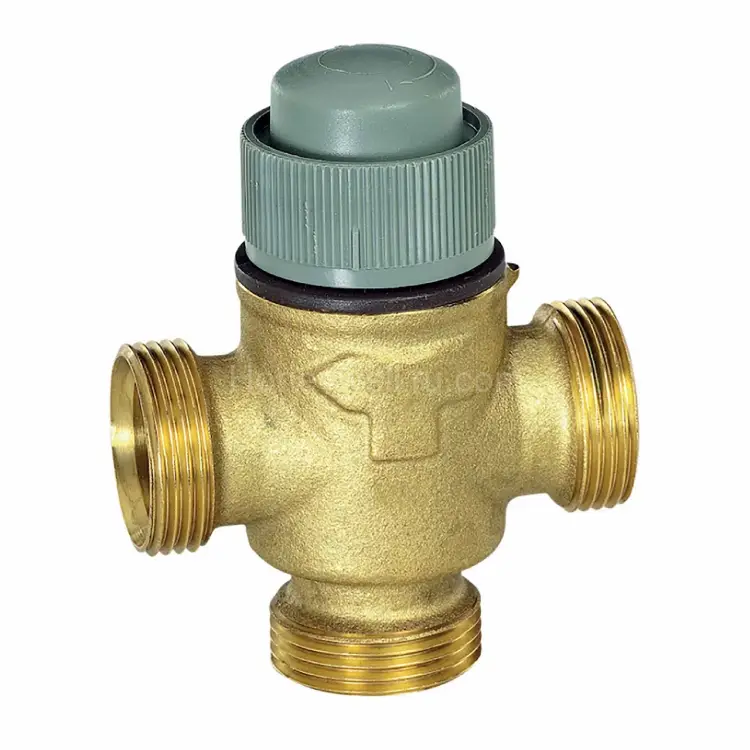

VXE15B0.4MCS 3 WV малый, наружная резьба, DN15, PN16, kvs 0,4, мод, кон. уплотнение

VXE15B0.4MCS: Компактный 3-ходовой линейный клапан для точного регулирования

VXE15B0.4MCS — это высокопроизводительный малый 3-ходовой линейный клапан, разработанный для прецизионного управления потоками теплоносителя в современных системах климат-контроля. С номинальным диаметром DN15, номинальным давлением PN16 и пропускной способностью kvs 0,4, этот клапан идеально подходит для регулирования горячей и охлажденной воды. Он предназначен для совместной работы с широким спектром приводов, включая электрические линейные и термоэлектрические, обеспечивая гибкость интеграции в существующие или новые системы.

Применение и интеграция

Благодаря своей компактности и надежности, клапан VXE15B0.4MCS находит широкое применение в различных инженерных системах:

• Системы фанкойлов (Fan Coil Units): Обеспечивает точное поддержание заданной температуры в помещениях, регулируя подачу охлажденной или нагретой воды.
• Небольшие нагреватели и охладители: Эффективно управляет тепловыми потоками в компактных теплообменниках и рекуператорах.
• Контуры регулирования в системах управления температурой: Служит ключевым элементом в электронных системах автоматизации, отвечающих за климат-контроль зданий.

Ключевые преимущества и особенности

Выбирая VXE15B0.4MCS, вы получаете ряд неоспоримых преимуществ:

• Высококачественный материал: Корпус изготовлен из желтой латуни, устойчивой к дезинтеграции (дезцинк-факторным воздействиям), что гарантирует долговечность и надежность в эксплуатации.
• Не требует обслуживания: Конструкция клапана минимизирует необходимость в регулярном техническом обслуживании, снижая эксплуатационные расходы.
• Широкий диапазон kvs: Наличие различных значений kvs позволяет точно подобрать клапан под конкретные гидравлические режимы системы.
• Универсальность присоединения: Поддерживает различные типы подключений, включая компрессионное, пайку и резьбовое, что упрощает монтаж.
• Компактные размеры: Идеально подходит для установки в условиях ограниченного пространства, характерных для небольших узлов и оборудования.
• Длинный ход (6,5 мм): Обеспечивает высокую точность регулирования и плавное изменение потока, что критически важно для поддержания комфортного микроклимата.
• Мягкое седло: Гарантирует низкий уровень утечки при закрытии и превосходную регулируемость (rangeability), повышая энергоэффективность системы.
• Высокое давление запирания: Способность выдерживать значительное давление (до 600 кПа) обеспечивает надежное перекрытие потока.

Технические характеристики

Подробные технические параметры модели VXE15B0.4MCS:

• Тип клапана: 3-ходовой, линейный
• Тип присоединения: Наружная резьба (External Thread)
• Номинальный диаметр (DN): 15
• Номинальное давление (PN): 16 бар
• Пропускная способность (kvs): 0,4 м³/ч
• Характеристика потока: Равнопроцентная (A-AB), Линейная (B-AB)
• Максимальный ход: 6,5 мм
• Минимальная температура среды: 2 °C
• Максимальная температура среды: 120 °C
• Максимальный перепад давления для запирания: 600 кПа
• Давление запирания: 600 кПа
• Контролируемая среда: Вода с содержанием гликоля до 50% (согласно VDI 2035)

Важные аспекты подбора и эксплуатации

При выборе и установке клапана VXE15B0.4MCS рекомендуется учитывать следующие моменты:

• Расчет производительности: Убедитесь, что значение kvs соответствует требуемой производительности системы.
• Рабочие параметры: Проверьте соответствие рабочих температур и давлений в системе заявленным характеристикам клапана.
• Совместимость привода: Подберите привод, соответствующий необходимой логике управления и типу монтажа.
• Контролируемая среда: Клапан подходит для работы с водой и водно-гликолевыми смесями, что расширяет область его применения.
