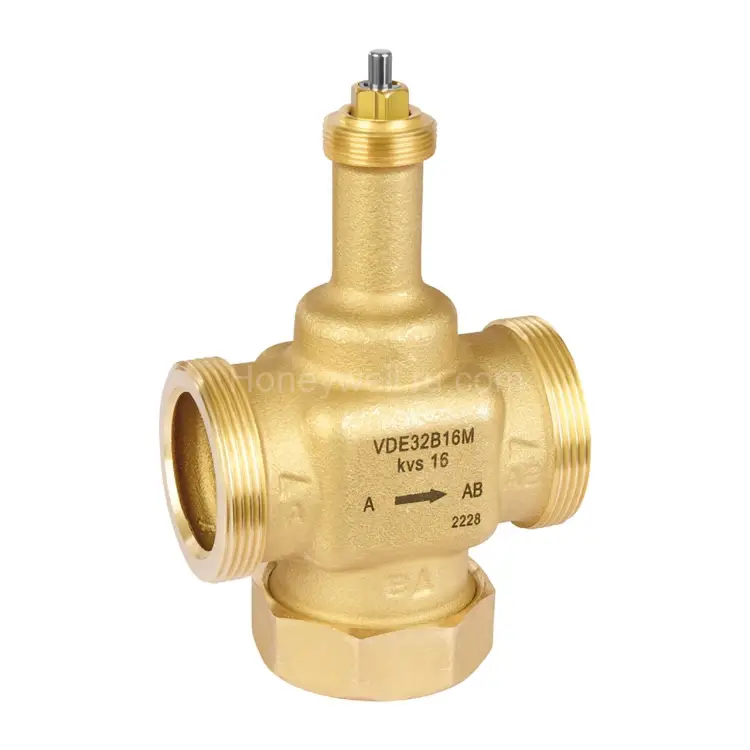

VDE32B16M двухходовой линейный клапан малого размера с внешней резьбой, DN32, PN16, Kvs16, mod

VDE32B16M — это 2-ходовой линейный клапан с внешней резьбой, разработанный для точного управления потоком в системах гидронного температурного контроля. Он подходит для задач, где требуется стабильное регулирование горячей и/или холодной воды — например, в составе узлов управления фанкойлами, небольшими подогревателями и рекулерами.

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Для покупки рекомендуем обращаться к официальному дилеру — ООО Промэлектроника (sales@prom-elec.com).

Ключевые характеристики

• Артикул: VDE32B16M
• Тип клапана: 2-Way linear valve (2-ходовой линейный)
• Логика работы (поток): линейная характеристика A-AB
• Действие привода: шток поднимается для закрытия порта A-AB
• Размер DN: DN 32
• Номинальное давление: PN 16
• Kvs: 16
• Максимальный ход: 6,5 мм
• Макс. дифференциальное давление для закрытия: 1200 кПа для 300 N, 1200 кПа для 400 N

Условия эксплуатации

• Максимальная температура среды: 130 °C
• Минимальная температура среды: 2 °C
• Управляемая среда: вода с максимальным содержанием 50% гликоля в соответствии с VDI 2035

Особенности конструкции

Благодаря сбалансированному по давлению штоку давление закрытия соответствует давлению в системе — это помогает обеспечивать более предсказуемое поведение клапана в процессе регулирования. Кроме того, клапан рассчитан на совместную работу с небольшими электрическими линейными приводами.

• Сбалансированный по давлению шток — улучшает согласованность закрытия относительно давления в системе
• Стандартные внешние резьбы для плоских уплотнительных соединений
• Широкий выбор фитингов под различные типы присоединения
• Регулировочная крышка для ручной настройки работы
• Удобное крепление привода через стандартное соединение M30 x 1,5
• Материалы: шток из нержавеющей стали; корпус клапана из латуни; устойчивость к дезинкцификации

Где применяется

Небольшие линейные клапаны VDE32B16M применяются в системах электронного контроля температуры. Их обычно используют совместно с электрическими линейными приводами для управления потоками в фанкойлах и в небольших тепловых контурах — там, где требуется точная дозировка подачи теплоносителя.

Варианты комплектования

Для корректной работы клапана требуется подбор соответствующего электрического линейного привода и элементов обвязки под вашу схему. Рекомендуем уточнять совместимость и комплектацию у официального дилера — ООО Промэлектроника (sales@prom-elec.com).
