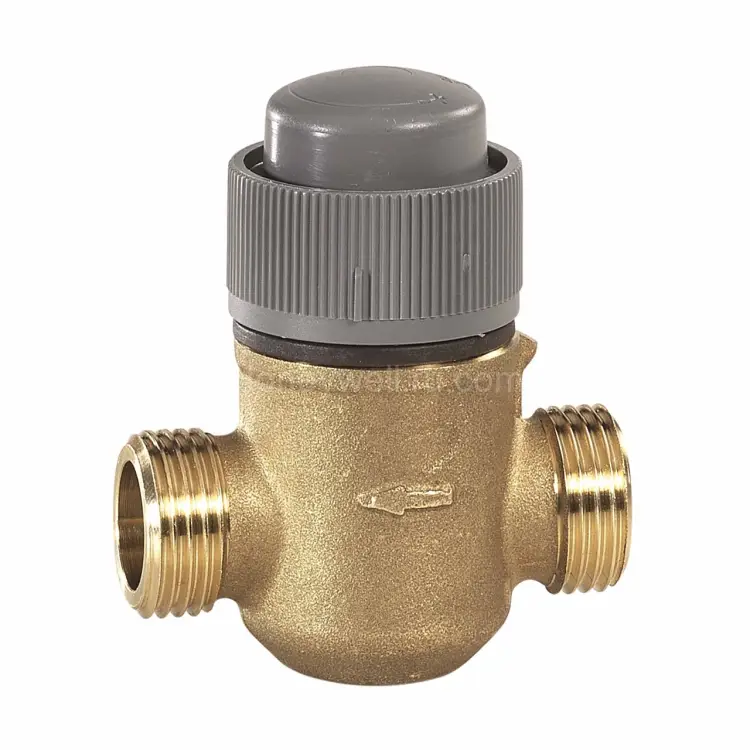

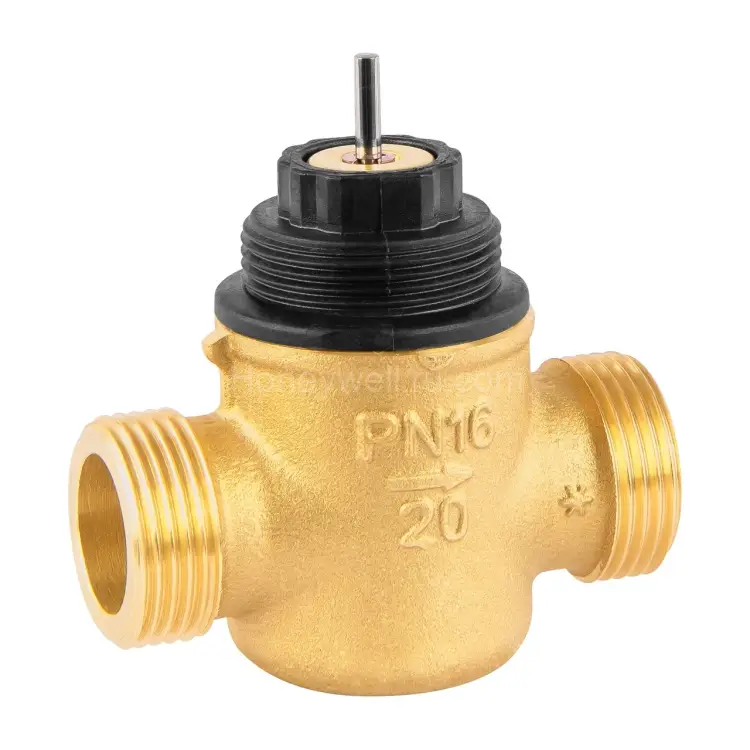

VDE20B4.0OFSN 2-Way линейный клапан малый, внешняя резьба, DN20, PN16, kvs 4,0, on/off, snap-on

VDE20B4.0OFSN — это компактный 2-ходовой линейный клапан с внешней резьбой, разработанный для точного управления потоком в современных системах отопления и кондиционирования. Этот клапан идеально подходит для задач, требующих надежного и стабильного включения/выключения потока воды в контурах, отвечающих за поддержание заданной температуры.

Важно отметить, что оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию. Для обеспечения корректного подбора, получения официального сопровождения и гарантий поставок, настоятельно рекомендуется приобретать продукцию у официального дилера — ООО Промэлектроника. Связаться с ними можно по электронной почте: sales@prom-elec.com.

Ключевые характеристики VDE20B4.0OFSN:

• Артикул: VDE20B4.0OFSN
• Тип клапана: 2-ходовой линейный клапан
• Условный диаметр (DN): DN 20
• Номинальное давление (PN): PN 16
• Характеристика потока: Включение/выключение
• Тип присоединения: внешняя резьба
• Максимальный ход штока: 2,5 мм
• Коэффициент расхода (Kvs): 4
• Максимальный перепад давления для закрытия: 200 кПа
• Параметр закрытия: 200 кПа
• Минимальная температура рабочей среды: 2 °C
• Максимальная температура рабочей среды: 120 °C
• Контролируемая среда: вода с максимальным содержанием гликоля до 50%, соответствующая стандартам VDI 2035.

Области применения и назначение:

Малые линейные клапаны модели VDE20B4.0OFSN разработаны для совместной работы с маломощными электрическими линейными приводами и термоэлектрическими приводами. Они эффективно управляют потоком горячей или холодной воды в различных системах. Основные сферы применения включают:

• Фанкойлы и компактные теплообменники: обеспечивают точное регулирование температуры в индивидуальных зонах.
• Небольшие системы подогрева/охлаждения: используются в контурах, где требуется точный контроль температурного режима.
• Контуры с автоматическим управлением: идеальны для систем, где требуется надежное переключение потока по сигналу от системы автоматизации.

Преимущества конструкции и эксплуатации:

• Высокая коррозионная стойкость: корпус изготовлен из желтой латуни, устойчивой к обесцинкованию, что гарантирует долгий срок службы.
• Низкие эксплуатационные затраты: клапан не требует регулярного технического обслуживания, что снижает общую стоимость владения.
• Широкий диапазон Kvs: стандартизированные значения коэффициента расхода позволяют точно подобрать клапан под конкретные гидравлические параметры системы.
• Разнообразие вариантов подключения: доступны решения для различных типов монтажа, включая компрессионные фитинги, пайку и резьбовые соединения.
• Компактный дизайн: удобен для установки в условиях ограниченного пространства, что часто встречается в современных инженерных системах.
• Длинный ход штока: обеспечивает стабильные характеристики регулирования и точное управление потоком.
• Мягкое седло клапана: способствует снижению уровня утечек и повышению общей герметичности, минимизируя потери теплоносителя.
• Высокий показатель перепада давления закрытия: до 200 кПа, что гарантирует надежное перекрытие потока даже при значительных перепадах давления в системе.

Обеспечение корректной работы системы:

Для достижения максимальной эффективности и надежности работы клапана VDE20B4.0OFSN необходимо правильно подобрать совместимый привод (электрический линейный или термоэлектрический). Также крайне важно учитывать ключевые параметры системы: температуру теплоносителя, его состав (включая процентное содержание гликоля согласно VDI 2035), требуемый расход (Kvs) и условия закрытия клапана (200 кПа). Правильный подбор и монтаж гарантируют долгий срок службы и бесперебойную работу оборудования.
