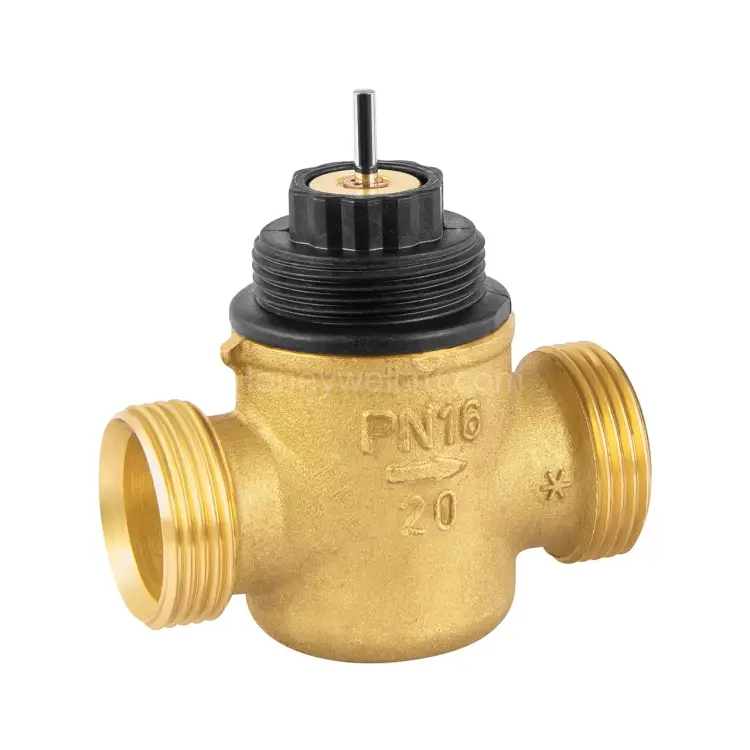

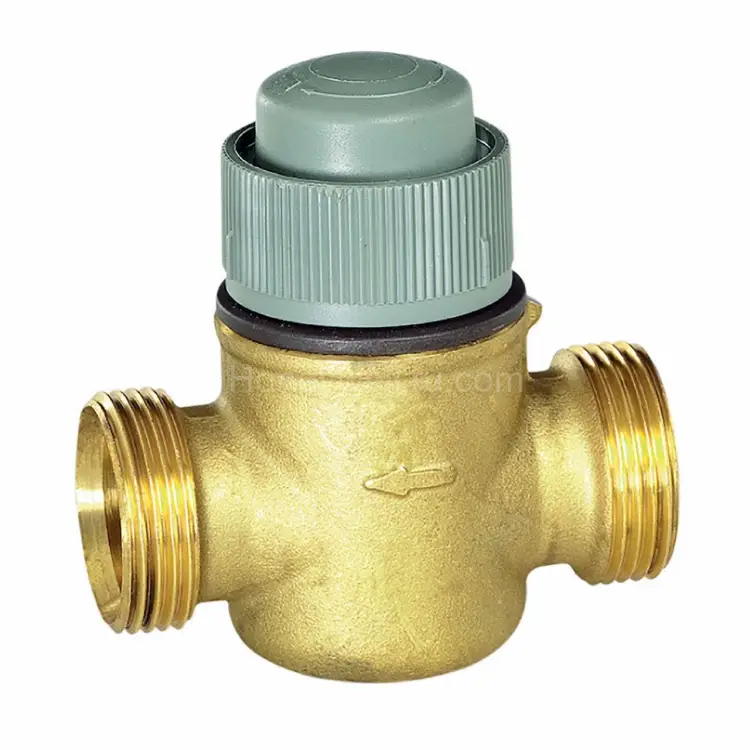

VDE20B2.5MCS 2-ходовой линейный клапан DN20 PN16 с внешней резьбой, Kvs 2,5, равнопроцентный, close-off 150 кПа

VDE20B2.5MCS — 2-ходовой линейный клапан Resideo (Honeywell) для систем климат-контроля

Клапан VDE20B2.5MCS — это высокоэффективное решение для точного регулирования потока теплоносителя (горячей и холодной воды) в современных инженерных системах комфортного кондиционирования. Он идеально подходит для использования с фанкойлами, компактными тепловыми и холодильными установками, а также в небольших подогревателях и охладителях. Благодаря продуманной конструкции с внешним резьбовым соединением, компактным размерам и оптимальным гидравлическим параметрам, клапан обеспечивает удобство монтажа даже в условиях ограниченного пространства и гарантирует стабильность управления, особенно при работе в режимах частичного расхода.

Ключевые преимущества:

• 2-ходовая схема работы: Клапан предназначен для эффективной модуляции потока непосредственно в подающем контуре системы, обеспечивая точный контроль температуры.
• Равнопроцентная характеристика (Equal Percentage): Эта особенность обеспечивает превосходную управляемость клапана при изменении расхода, гарантируя поддержание заданных температурных параметров и стабильную работу системы.
• Компактная конструкция: Благодаря своим небольшим размерам, клапан легко монтируется в местах с ограниченным доступом, что упрощает установку и обслуживание.
• Надежные материалы: Корпус и внутренние элементы изготовлены из высококачественной латуни, устойчивой к обесцинкованию (dezincification), что обеспечивает долговечность и надежность эксплуатации даже в агрессивных средах.
• Минимизированная утечка: Использование мягкого уплотнения значительно снижает риск протечек и подсоса воздуха, повышая общую эффективность системы.
• Не требует обслуживания: Конструкция клапана предусматривает отсутствие необходимости в регулярном техническом обслуживании, что делает его идеальным выбором для систем, где важны простота эксплуатации и бесперебойная работа.
• Высокая надежность закрытия: Клапан способен выдерживать дифференциальное давление до 150 кПа в закрытом состоянии (close-off), что гарантирует полное перекрытие потока при необходимости.

Основные технические характеристики:

• Артикул: VDE20B2.5MCS
• Тип клапана: 2-ходовой линейный клапан
• Условный проход (DN): DN 20
• Номинальное давление (PN): PN 16
• Тип присоединения: внешняя резьба (External Thread)
• Характеристика потока: равнопроцентная (Equal Percentage)
• Ход штока (максимальный): 6,5 мм
• Коэффициент расхода (Kvs): 2,5
• Максимальное дифференциальное давление для закрытия: 150 кПа
• Давление закрытия (Close Off): 150 кПа
• Минимальная температура рабочей среды: 2 °C
• Максимальная температура рабочей среды: 120 °C
• Контролируемая среда: вода с добавлением гликоля до 50% (согласно рекомендациям VDI 2035)
• Материал корпуса: латунь с высокой устойчивостью к обесцинкованию

Области применения:

Клапан VDE20B2.5MCS разработан для использования в системах, где требуется точное и надежное регулирование расхода теплоносителя. Он может работать в паре с различными типами приводов — как с электрическими линейными, так и с термоэлектрическими (выбор привода зависит от конкретных требований системы). Основные сферы применения включают:

• Системы вентиляции и кондиционирования воздуха: фанкойлы, зональные установки.
• Системы горячего водоснабжения и охлаждения: контуры с режимом частичного открытия.
• Инженерные узлы комфорта: малые подогреватели и охладители.
• Обвязка оборудования: где критичны компактные размеры и стабильная гидравлическая характеристика.

Рекомендации по подбору и эксплуатации:

Для обеспечения корректного функционирования системы и точного подбора клапана VDE20B2.5MCS необходимо учитывать следующие параметры:

• Требуемая площадь регулирования: Оцените диапазон расхода и ожидаемую тепловую нагрузку для выбора оптимального Kvs.
• Рабочие режимы: Учитывайте температурные режимы и допустимые перепады давления, включая максимальное давление закрытия (close-off) 150 кПа.
• Состав теплоносителя: Клапан предназначен для работы с водой, содержащей гликолевые присадки до 50% в соответствии со стандартом VDI 2035.
• Условия монтажа: Компактная конструкция клапана облегчает установку в тесных пространствах, но следует обеспечить достаточный доступ для обслуживания привода.
