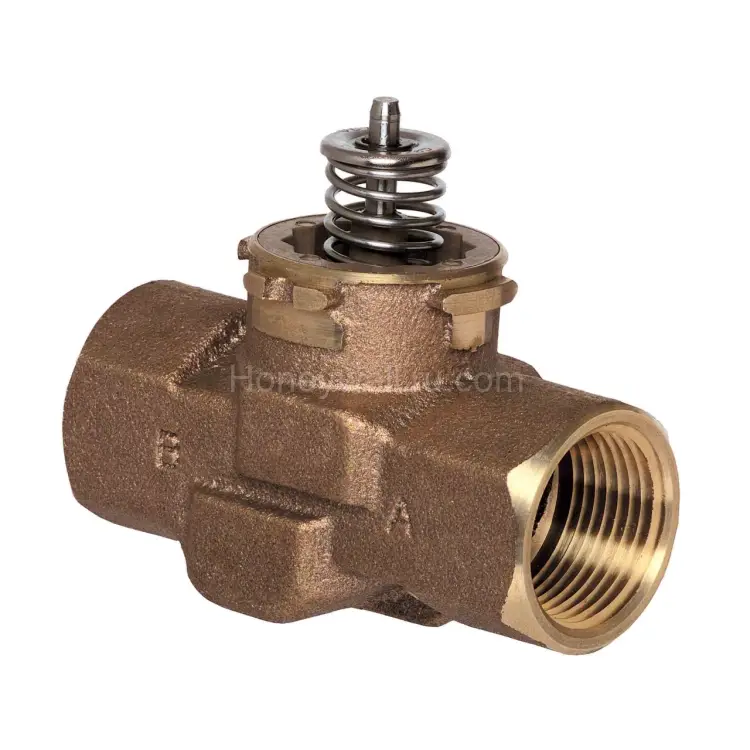

VCZBD3100/U 2-ходовой клапанный узел 1 1/4" fNPT VC Resideo (Honeywell), Cv 7, линейная характеристика потока

VCZBD3100/U — двухходовой узел клапана Resideo (Honeywell) для зонального напольного отопления

Клапанный узел VCZBD3100 2-way 1 1/4 in fNPT VC Valve Assembly 7 Cv and linear flow предназначен для точного регулирования теплоносителя в системах зонального и напольного отопления. Линейная характеристика потока помогает обеспечить предсказуемую работу исполнительного элемента при изменении расхода в контуре.

Узел рассчитан на работу в диапазонах температур и давлений, характерных для инженерных систем жилых и коммерческих объектов, а материалы подобраны для надежной эксплуатации. Корпус выполнен из бронзы, а уплотнение — из EPDM, что важно для стабильного контакта с теплоносителем.

Ключевые преимущества

• 2-ходовая схема (Two-way, Straight Through) — управление подачей теплоносителя в контур зоны.
• Линейная характеристика — плавное изменение расхода при регулировании.
• Бронзовый корпус — повышенная стойкость к эксплуатационным нагрузкам.
• EPDM-уплотнения — надежные герметизирующие свойства.
• Удобная комплектация: клапан + ключ для установки картриджа.
• Сертификация CSA — подтверждение соответствия требованиям отрасли.

Технические характеристики

• Артикул: VCZBD3100/U
• Тип: 2-way (двухходовой) клапанный узел
• Присоединение: Female NPT (внутренняя трубная резьба NPT)
• Размер: 1 1/4 in (по назначению изделия)
• Характеристика потока: Linear
• Cv: 7 (расходная характеристика клапана)
• Материал корпуса клапана: Bronze
• Материал штока: Stainless Steel
• Материал уплотнения: EPDM Rubber
• Картридж: Yes
• Материал картриджа: Ryton and Noryl Plastic
• Рабочее давление (макс.): 300 psi / 2068 kPa (20 Bar)
• Дифференциальное давление для закрытия (макс.): 60 psi / 414 kPa (4 Bar)
• Статический рейтинг: 300 psi / 2068 kPa (20 Bar)
• Температура среды (мин.): 34 °F / 1 °C
• Температура среды (макс.): 203 °F / 95 °C
• Температура окружающей среды (мин.): 32 °F / 0 °C
• Температура окружающей среды (макс.): 150 °F / 65 °C
• Температура при транспортировке и хранении (мин.): -40 °F / -40 °C
• Ход штока: 0.4 in / 10 mm
• Уплотнения сиденья: EPDM O-ring seals on Noryl piston
• Комплектация: Valve, Cartridge Installation Wrench
• Цвет: Bronze
• Совместимость по применению: Use in cold, warm, and hot water applications
• Гарантия: 1 Year

Для каких систем подходит

Клапанный узел VCZBD3100/U применяется в инженерных решениях, где требуется зональное управление потоками теплоносителя. Он может использоваться в системах, рассчитанных на холодную, теплую и горячую воду, обеспечивая корректное открытие/закрытие и регулирование расхода в зависимости от требований автоматики.

• Зональное напольное отопление
• Управление расходом в контуре зоны
• Системы водяного теплоснабжения с предсказуемой регулировкой
• Инженерные решения с требованиями к герметичности и надежным материалам

Материалы и конструктив

Надежность узла обеспечивается сочетанием материалов: бронзовый корпус, нержавеющий шток и EPDM-уплотнения. Картридж выполнен из Ryton и Noryl, а уплотняющие элементы рассчитаны на длительную работу в тепловых циклах.

• Корпус: Bronze
• Шток: Stainless Steel
• Уплотнение: EPDM Rubber
• Картридж: Ryton и Noryl (пластики)
• Тип прохода: Two-way, Straight Through
• Уплотнение сиденья: EPDM O-ring seals on Noryl piston

Почему важно покупать оборудование Resideo (Honeywell) у официального дилера

Чтобы получить корректную поддержку по поставкам, документации и обслуживанию, оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Также важно знать: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, что помогает планировать закупки для проектов без неопределенности по наличию.

Итог

VCZBD3100/U — это практичный выбор для инженеров и монтажников систем зонального/напольного отопления, где нужна двухходовая схема, линейная регулировка потока и надежные материалы корпуса и уплотнений. Подходит для работы в диапазонах температуры и давления, заявленных производителем, и поставляется с необходимыми для монтажа принадлежностями.
