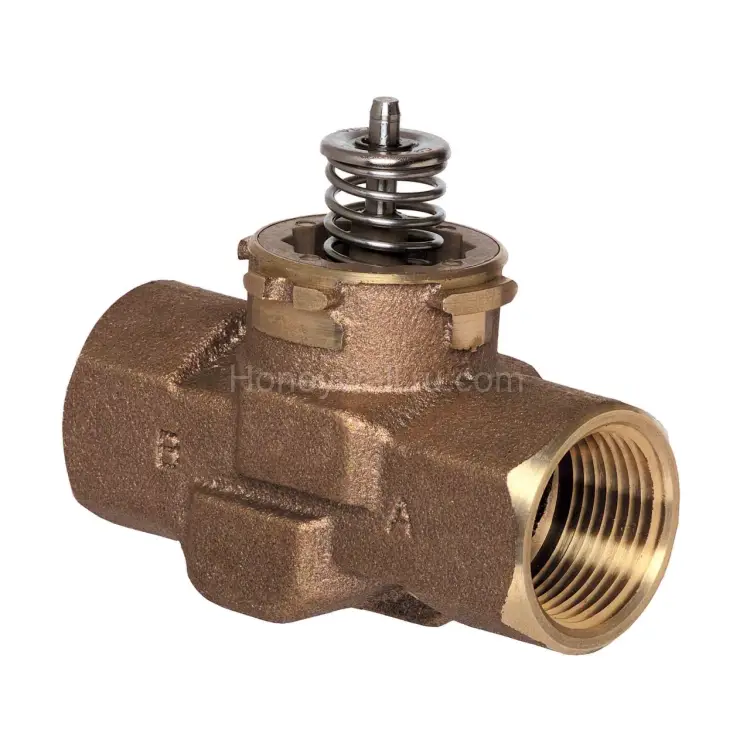

VCZBD1100 двухходовой клапанный узел 1 1/4 in fNPT, 7 Cv, линейная характеристика расхода

Двухходовая клапанная сборка VCZBD1100 с линейной характеристикой расхода

VCZBD1100 2-way 1 1/4 in fNPT VC Valve Assembly 7 Cv and linear flow — это двухходовая прямоточная клапанная сборка для систем зонирования и напольного/подпольного отопления. Узел рассчитан на точное управление подачей теплоносителя в контуры, обеспечивая стабильную работу системы регулирования. Корпус из бронзы и современные материалы уплотнений помогают сохранить надежность в реальных условиях эксплуатации.

Ключевые преимущества

• Двухходовой (2-way) клапан с прямой схемой «straight through» для управляемого распределения потока.
• Линейная характеристика регулирования — прогнозируемое изменение расхода при изменении положения.
• Высокая пропускная способность: 7 Cv (данные производителя для данной сборки).
• Бронзовый корпус (Valve Body Material: Bronze) — долговечная конструкция и стойкость к воздействию теплоносителя.
• Уплотнение EPDM (EPDM O-ring seals) на нойловом (Noryl) поршне — устойчивость к типовым нагрузкам.
• Надежные материалы штока и картриджа: шток из нержавеющей стали, картридж из Ryton и Noryl.

Назначение и совместимость

Данная клапанная сборка предназначена для работы в системах зонирования, где требуется управление подачей теплоносителя в отдельных зонах. Модель подходит для холодной, теплой и горячей воды (Compatible With: Use in cold, warm, and hot water applications), что делает ее универсальным решением для отопления и водяного регулирования.

Технические характеристики

• Тип клапана: Two-way, Straight Through (двухходовой, прямоточный).
• Характеристика регулирования: Linear.
• Ход штока: 0.4 in / 10 mm (Valve Stem Travel).
• Тип присоединения: NPT (Connection Type) и исполнение под 1 1/4 in fNPT.
• Номинальное давление (статическое): 300 psi / 2068 kPa (20 Bar) (Static Pressure Rating).
• Макс. рабочее давление: 300 psi / 2068 kPa (20 Bar) (Operating Pressure Max).
• Перепад давления для закрытия (close-off) — максимум: 60 psi / 414 kPa (4 bar) (Differential pressure for close-off Max).
• Температура рабочей среды:
  • Min: 34 °F / 1 °C (Media Temperature Min)
  • Max: 203 °F / 95 °C (Media Temperature Max)
• Температура окружающей среды:
  • Min: 32 °F / 0 °C (Ambient Operating Temperature Min)
  • Max: 150 °F / 65 °C (Ambient Operating Temperature Max)
• Температура хранения и отгрузки (минимум): -40 °F / -40 °C (Shipping and Storage Temperature Min).

Материалы и конструкция

• Корпус клапана: бронза (Valve Body Material: Bronze).
• Сиденье/уплотнение: EPDM O-ring seals on Noryl piston (EPDM O-ring уплотнения на нойловом поршне).
• Уплотнительный материал: EPDM Rubber (Seal Material: EPDM Rubber).
• Материал штока: Stainless Steel (Valve Stem Material: Stainless Steel).
• Картридж: Yes (Valve Cartridge: Yes).
• Материал картриджа: Ryton and Noryl Plastic (Cartridge Material: Ryton and Noryl Plastic).

Комплектация

В комплект поставки входят:

• клапан (Valve)
• инструмент для установки картриджа (Valve Cartridge Installation Wrench)

Гарантия и соответствия

• Гарантия: 1 Year (Warranty).
• Сертификация: CSA Certified (Approvals and Standards).

Кому подходит

VCZBD1100 применяется в узлах управления напольным отоплением и системах зонирования, где важны точность работы, стабильное закрытие и долговечность материалов. При подборе оборудования для многоконтурных систем изделие помогает организовать управляемую подачу теплоносителя в каждую зону.
