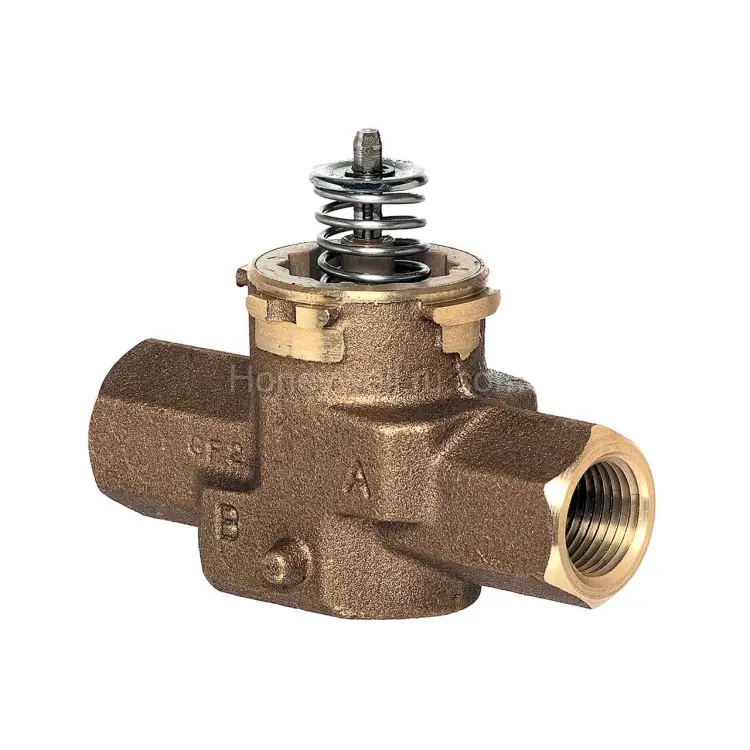

VCZBB3500 двухходовой клапанный узел 1/2 дюйма с соединением fNPT, 0,7 Cv и эквивалент расхода modified equal percentage

Комплект двухходового клапана VC Valve Assembly VCZBB3500/U — это высококачественное решение для управления потоками в современных системах зонального регулирования и напольного отопления. Разработанный с учетом требований к надежности и эффективности, этот клапанный узел обеспечивает точное поддержание заданного температурного режима в каждой зоне, что делает его незаменимым компонентом для создания комфортного микроклимата и оптимизации энергопотребления.

Обзор продукта и ключевые особенности

VCZBB3500 представляет собой двухходовой клапанный узел, отличающийся продуманной конструкцией и превосходными эксплуатационными характеристиками. Его особенностью является применение характеристики потока modified equal percentage, которая гарантирует предсказуемое и стабильное регулирование расхода теплоносителя даже при изменении рабочих условий системы. Это обеспечивает плавное и точное управление температурой, исключая резкие колебания.

Корпус клапана изготовлен из высококачественной бронзы, что обеспечивает его долговечность и устойчивость к коррозии. Уплотнения выполнены из EPDM (EPDM O-ring seals на поршне из Noryl), что значительно повышает устойчивость к воздействию теплоносителя и продлевает срок службы изделия. Комплект поставки включает сам клапан и удобный ключ для монтажа картриджа, что упрощает установку и обслуживание.

Основные характеристики:

• Тип клапана: двухходовой, прямоточный (Two-way, Straight Through).
• Характеристика расхода: Modified equal percentage, обеспечивающая точное регулирование.
• Тип соединения: Female NPT (внутренняя резьба NPT 1/2 дюйма), стандартное и надежное решение для подключения.
• Материал корпуса: прочная и долговечная бронза (Valve Body Material: Bronze).
• Материал штока: нержавеющая сталь (Stainless Steel), гарантирующая надежность и долговечность.
• Материал уплотнения: EPDM-резина (Seal Material: EPDM Rubber), устойчивая к высоким температурам и агрессивным средам.
• Картридж: поставляется с интегрированным клапанным картриджем (Valve Cartridge: Yes), что упрощает замену и обслуживание.
• Комплектация: в комплект входит клапан и ключ для монтажа картриджа (Includes: Valve, Cartridge Installation Wrench).

Назначение и применение в системах отопления

Данный клапанный узел идеально подходит для использования в системах, работающих с холодной, теплой и горячей водой. Он является ключевым элементом в схемах зонального управления, позволяя гибко регулировать расход теплоносителя между различными участками отопительного контура. Благодаря своим согласованным параметрам по давлению и температуре, клапан VCZBB3500/U является оптимальным выбором для типовых решений напольного отопления и эффективного распределения тепла по зонам.

Области применения:

• Зональное регулирование в системах напольного отопления, обеспечивая комфортную температуру в каждом помещении.
• Управление потоками теплоносителя в контурах с холодной, теплой и горячей водой.
• Интеграция в сложные узлы распределения тепла, где требуется высокая стабильность регулировочных характеристик.

Технические параметры

Для точного проектирования и интеграции в системы отопления, ниже приведены подробные технические характеристики клапанного узла:

• Код/модель: VCZBB3500/U (Артикул: VCZBB3500/U).
• Гарантия: 1 год (Warranty: 1 Year).
• Сертификация: CSA Certified (Approvals and Standards), подтверждает соответствие международным стандартам безопасности.
• Цвет: Бронзовый (Color: Bronze).
• Диапазон температур среды (Min/Max): от 1 °C (34 °F) до 95 °C (203 °F) (Media Temperature).
• Диапазон температуры окружающей среды (Min/Max): от 0 °C (32 °F) до 65 °C (150 °F) (Ambient Operating Temperature).
• Температура транспортировки и хранения (Min): от -40 °C (-40 °F) (Shipping and Storage Temperature (Min)).
• Рабочее давление (Max): до 2068 кПа (300 psi, 20 Bar) (Operating Pressure (Max)).
• Статическое давление (Max): до 2068 кПа (300 psi, 20 Bar) (Static Pressure Rating).
• Максимальный перепад давления для закрытия: 414 кПа (60 psi, 4 bar) (Differential pressure for close-off (Max)).
• Конструкция клапана: двухходовой, прямоточный (Valve Body Pattern: Two-way, Straight Through).
• Ход штока: 10 мм (0.4 дюйма) (Valve Stem Travel).
• Материал картриджа: пластик Ryton и Noryl (Cartridge Material).
• Материал седла/уплотнения: EPDM O-ring уплотнения на поршне из Noryl (Valve Seat Material).
• Характеристика регулирования: Modified equal percentage (Valve Flow Characteristic).
• Материал штока: нержавеющая сталь (Valve Stem Material).
• Материал уплотнения: EPDM резина (Seal Material).
• Тип соединения: внутренняя резьба NPT (Connection Type: Female NPT).

Преимущества для монтажников и конечных пользователей

• Высокая устойчивость к теплоносителю: использование EPDM-уплотнений и специальных материалов картриджа (Ryton/Noryl) обеспечивает долговечность и надежность в различных эксплуатационных режимах.
• Плавное и точное регулирование: характеристика modified equal percentage гарантирует стабильность расхода и точное поддержание температуры.
• Надежная и долговечная конструкция: бронзовый корпус и шток из нержавеющей стали обеспечивают длительный срок службы.
• Удобство обслуживания: в комплект входит ключ для монтажа картриджа, что упрощает проведение сервисных работ.

Рекомендации по подбору и приобретению

Перед приобретением клапанного узла VCZBB3500/U рекомендуется тщательно проверить соответствие всех технических параметров — давления, температуры, типа подключения — требованиям вашего проекта. Учитывайте условия монтажа и допустимые перепады давления для обеспечения корректной работы клапана.
