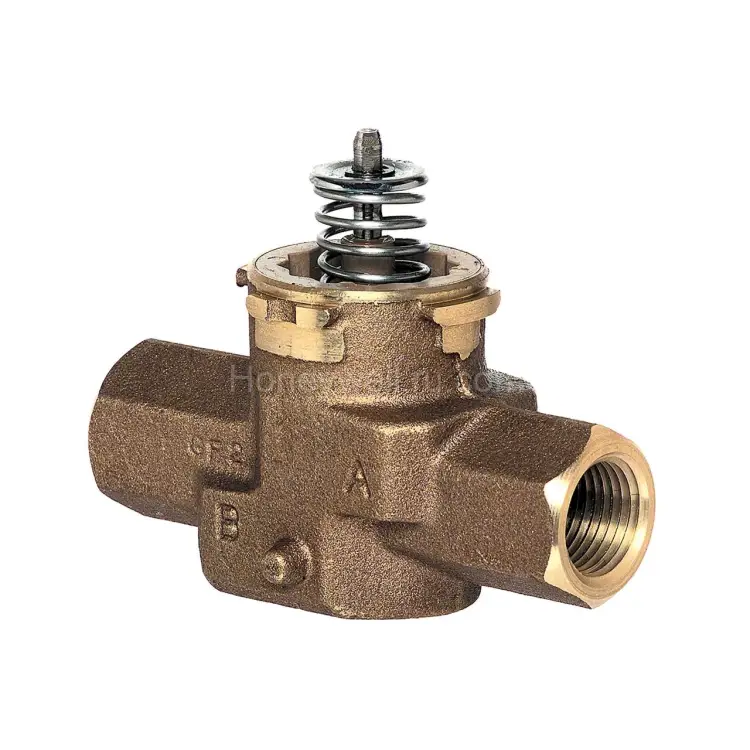

VCZBB1631 2-ходовой клапан VC с резьбой 1/2" fNPT, Cv 1.3 и равнопроцентной характеристикой потока

Двухходовой клапан VC Valve для систем зонирования и напольного отопления Resideo (Honeywell) — VCZBB1631/U

Двухходовой клапанный узел VCZBB1631/U предназначен для управления потоками теплоносителя в системах зонирования, в том числе в контуре(ах) напольного отопления. Он обеспечивает точное регулирование с подходящей гидравлической характеристикой и рассчитан на работу в диапазоне температур и давлений, типичных для инженерных систем дома, коммерческих помещений и объектов инженерной инфраструктуры.

Корпус выполнен из бронзы, а рабочие уплотнения и посадка рассчитаны на длительную эксплуатацию. Клапан поставляется в комплекте со всем необходимым для монтажа и включает ручной инструмент для установки картриджа.

Что это за устройство и где применяется

Данный продукт относится к 2-way VC Valve Assemblies и используется как регулирующий элемент для распределения потоков теплоносителя между подающей и обратной линиями в конфигурациях зонирования.

• 2-ходовая (Two-way) схема, прямой проход (Straight Through)
• Управление расходом в системе зонирования для холодной, тёплой и горячей воды
• Подходит для применения в системах напольного отопления и контуров с требованиями к стабильному регулированию
• Применяется в узлах, где важны корректные параметры отсечки по дифференциальному давлению и согласование с арматурой

Ключевые особенности

• Равнопроцентная характеристика клапана (Valve Flow Characteristic: Equal percentage) — способствует предсказуемости регулирования при изменении расхода
• Картриджная конструкция: Valve Cartridge — Yes, что упрощает обслуживание и замену узлов
• Двухходовой клапан с ходом штока 0.4 in (10 mm)
• Стальной шток: Valve Stem Material — Stainless Steel
• Уплотнения EPDM и EPDM-уплотнительные элементы на поршне (EPDM O-ring seals on Noryl piston)

Технические характеристики (основное)

Ниже приведены параметры, заявленные производителем для данного клапанного узла.

• Артикул / модель: VCZBB1631/U
• Тип подключения: Female NPT (внутренняя резьба NPT)
• Цвет: Bronze (бронза)
• Материал корпуса: Bronze (бронза)
• Материал картриджа: Ryton and Noryl Plastic
• Материал седла / уплотнений: EPDM rubber / EPDM O-ring seals on Noryl piston
• Рабочие температуры среды: от 34 °F (1 °C) до 203 °F (95 °C)
• Температура окружающей среды (макс.): 150 °F (65 °C)
• Температура окружающей среды (мин.): 32 °F (0 °C)
• Температура при хранении/перевозке (мин.): -40 °F (-40 °C)
• Максимальное рабочее давление: 300 psi (2068 kPa / 20 bar)
• Максимальное дифференциальное давление для закрытия (close-off): 60 psi (414 kPa / 4 bar)
• Статический рейтинг: 300 psi (2068 kPa / 20 bar)
• Характеристика потока: Equal percentage (равнопроцентная)
• Комплектация: Valve, Cartridge Installation Wrench
• Гарантия: 1 Year
• Сертификация: CSA Certified

Комплектация и удобство монтажа

В комплект входят компоненты, необходимые для установки и обслуживания клапанного узла. Отдельно предусмотрен ключ/инструмент для установки картриджа, что помогает обеспечить корректную сборку.

• Клапан (Valve)
• Инструмент для установки картриджа (Cartridge Installation Wrench)

Материалы — для надежности в работе

Применённые материалы рассчитаны на работу в условиях систем водяного отопления и зонирования:

• Корпус из бронзы — устойчивость к условиям эксплуатации и стабильность геометрии
• EPDM-уплотнения — надежность герметизации в водяных системах
• Поршень с EPDM O-ring seals (на базе Noryl) — продуманная узловая схема герметизации
• Шток из нержавеющей стали — прочность и стойкость к коррозии
• Картридж из Ryton и Noryl — конструкционная стойкость элементов

Кому подойдет

Если вы проектируете или обслуживаете инженерные системы с зонированием, где важны предсказуемость регулирования, надежная герметизация и понятные параметры по давлению/температуре, данный клапанный узел будет уместным решением.

• Проектировщикам систем отопления и зонирования
• Монтажным организациям, работающим с клапанными узлами Resideo (Honeywell)
• Техническому персоналу сервисных служб для плановой замены/обслуживания
• Пользователям, которым нужна корректная работа контуров напольного отопления

Почему важно покупать официальное оборудование

Чтобы оборудование Resideo (Honeywell) поставлялось с гарантией качества и в соответствии с требованиями к официальным поставкам, покупайте арматуру и комплектующие у официального дилера — ООО «Промэлектроника»: sales@prom-elec.com.

Поставки в Россию

Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

При необходимости вы можете использовать данный клапанный узел в составе системы с корректной гидравлической схемой, соблюдая инструкции производителя по монтажу и запуску.
