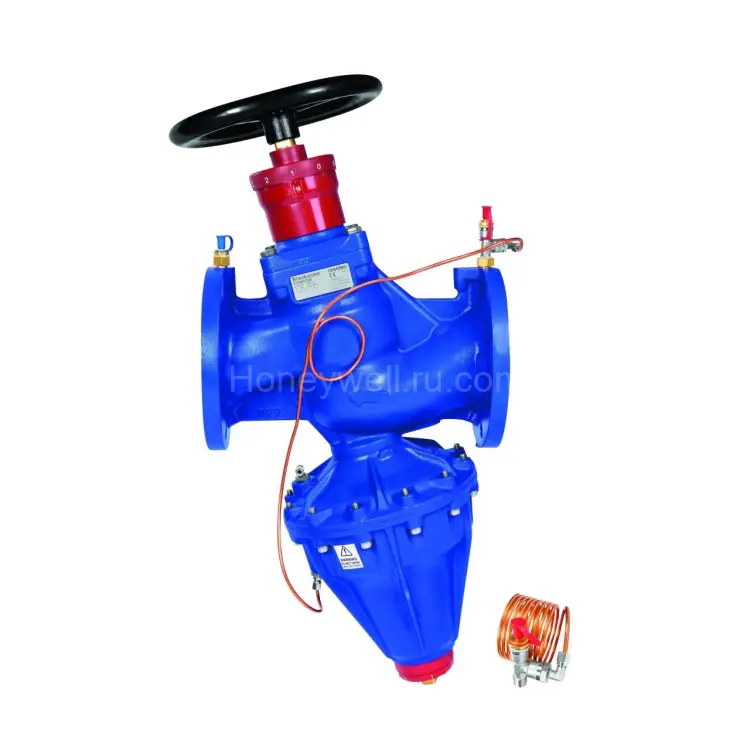

V70002100 - Комплектный автоматический клапан-регулятор перепада давления DN150, 20…100 кПа, расход 4…191 м³/ч

Автоматический балансировочный клапан V7000 Kombi Auto DN150 (DPCV)

V7000 Kombi Auto — это клапан управления перепадом давления (Differential Pressure Control Valve, DPCV), предназначенный для автоматического гидравлического балансирования в системах отопления и охлаждения жилых и коммерческих объектов. Клапан устанавливается на обратном трубопроводе и помогает поддерживать постоянный заданный перепад давления на потребителях даже при изменениях расхода и условий работы насосов (в том числе при работе в частичных режимах).

Гидравлический баланс — критически важное требование для эффективной работы водяных систем. При отсутствии баланса возможны недо- или переобеспечение энергией отдельных контуров либо теплообменников, что напрямую отражается на энергорасходах и стабильности температуры. Правильный подбор балансировочных решений дополняет работу термостатических/радиаторных клапанов и может требоваться действующими нормами и стандартами в зависимости от страны и проекта.

Как работает V7000 Kombi Auto

• Автоматическая стабилизация перепада давления обеспечивает корректную работу контуров при изменяющихся условиях.
• Клапан разделяет систему на зоны, независимые по давлению, создавая предсказуемые гидравлические условия для потребителей.
• Даже при колебаниях расхода или давления со стороны насосов поддерживается заданный уровень перепада давления на регулируемых ветвях.

Преимущества для эксплуатации и ввода в работу

• Высокий потенциал энергосбережения за счёт эффективной передачи энергии и снижения скорости насосов.
• Снижение шумоизлучения по сравнению с решениями, требующими сложной регулировки.
• Высокая «власть» (authoritiy) над регулирующими клапанами.
• Не требуются сложные расчёты для подбора по проекту.
• Без необходимости сложных методик балансировки при пусконаладке.
• Широкий диапазон преднастройки — удобно подстроить систему под реальные условия.
• Простая настройка (преднастройка вручную) без использования инструмента.
• Удобство обслуживания.
• Встроена функция отсечки (shut-off).
• Различные возможности измерения для задач, где требуется диагностический контроль.

Технические характеристики

• Артикул: V70002100
• Наименование: Комплектный автоматический клапан-регулятор перепада давления
• Размер DN: DN150 (согласно названию товара, но в характеристиках DN100 - уточнить при необходимости)
• Диапазон регулирования перепада давления: 20…100 кПа (согласно названию товара)
• Расход: 4…191 м³/ч (согласно названию товара)
• Категория: Pipeline Valves (трубопроводная арматура)
• Назначение: Differential Pressure DPCV (регулирование перепада давления)
• Макс. расход: 105 м³/ч (из данных)
• Мин. расход: 3 м³/ч (из данных)
• Заданное значение перепада (set point): 80–160 кПа (из данных)
• Макс. перепад давления: 400 кПа (из данных)
• Макс. рабочее давление: 16 бар (из данных)
• Температура рабочей среды (макс.): 120 °C (из данных)
• Температура рабочей среды (мин.): −10 °C (из данных)
• Контролируемая среда: вода или водно-гликолевая смесь согласно VDI 2035 (из данных)
• Возможность измерений: Да (из данных)
• Преднастройка: Да (из данных)
• Сертификация/соответствие: CE (из данных)

Материалы и конструкция

Надёжная конструкция и материалы, рассчитанные на работу в отопительных и охлаждающих контурах:

• Корпус и крышка: чугун EN GJL250
• Пружинная гильза: алюминий, эпоксидное покрытие внутри и снаружи
• Внутренние элементы: латунь CuZn40Pb2
• Уплотнение седла и O-Ring: EPDM
• Мембрана: EPDM (усиленная)
• Пружина: нержавеющая сталь
• Ручное колесо: углеродистая сталь
• Адаптер: латунь CuZn39Pb3

Для каких систем подходит

• Системы с переменными расходами, например двухтрубные системы отопления.
• Ситуации, где важно сохранить стабильный гидравлический режим при изменениях нагрузки.
• Проекты, где требуется разделение на зоны, независимые по давлению.
• Объекты, где необходимы быстрый ввод в эксплуатацию и удобная преднастройка.

Важно при покупке

Оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Если вы ищете решение для автоматического поддержания перепада давления и повышения устойчивости гидравлического режима, V7000 Kombi Auto — практичный выбор для современных водяных систем отопления и охлаждения.
