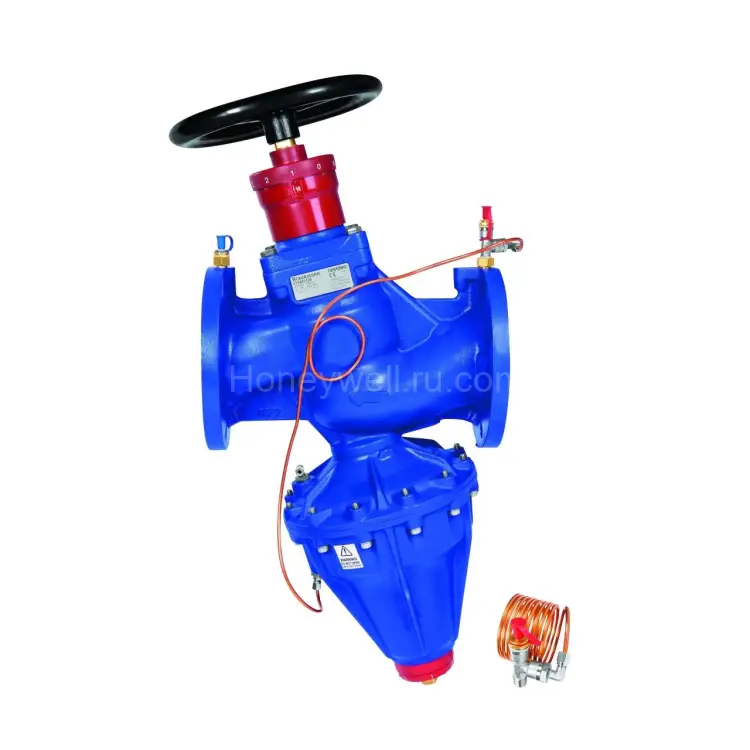

V70002100 - Комбинированный автоматический клапан DN100, 80…160 кПа, расход 3…105 м³/ч

Автоматический балансировочный клапан перепада давления Resideo (Honeywell) V7000 Kombi-Auto DN100

V70002100 (V7000 Kombi-Auto) — это дифференциально-давленческий DPCV-клапан, предназначенный для автоматического поддержания гидравлического баланса в системах отопления и охлаждения с циркуляцией теплоносителя. Устанавливается в обратный трубопровод и обеспечивает стабильный перепад давления на подключённых потребителях даже при изменяющихся режимах расхода или давлении со стороны насосов (например, при работе в частичных нагрузках).

Смысл гидравлического баланса — обеспечить эффективную и экономичную работу инженерной системы: в несбалансированных контурах возможны недо- или сверхподачи энергии отдельным ветвям/теплообменникам. Правильная балансировка помогает снизить излишние потери, стабилизировать работу и поддерживать заданные условия по нагрузке в течение всего отопительного сезона.

Ключевые преимущества

• Автоматическая балансировка по перепаду давления (поддержание Dp на заданном уровне).
• Высокий энергосберегающий потенциал за счёт эффективной передачи энергии и минимизации скорости насосов.
• Снижение шумности по сравнению с решениями, где управление требует более агрессивного дросселирования.
• Высокая управляемость и влияние на регулирующие клапаны в системе.
• Разделение системы на зоны с независимым давлением — удобно для многоконтурных объектов.
• Нет необходимости в сложных расчётах при подборе.
• Не требуется методика балансировки для пусконаладки (commissioning).
• Широкая область применения в системах отопления/охлаждения.
• Широкие диапазоны предустановки (presetting), позволяющие настроить клапан под проектные условия.
• Простая пусконаладка и удобная настройка на объекте.
• Предустановка вручную без применения инструмента.
• Удобство обслуживания (maintenance friendly).
• Функция запорного элемента (shut-off function).
• Разные варианты измерений — полезно для задач с «проблемными» применениями и диагностики.

Гидравлическая роль в системе

Клапан V7000 Kombi-Auto поддерживает заданный перепад давления над потребителями постоянным уровнем. Это особенно актуально в системах с переменными расходами, например в двухтрубных схемах отопления, где нагрузка меняется в течение дня и сезона.

Технические характеристики

• Артикул: V70002065
• Модель: V7000 Kombi-Auto differential pressure control valve
• Функция управления: Differential Pressure DPCV
• Диапазон заданного перепада давления: 80–160 кПа
• DN (условный диаметр): DN100
• Расход: 3…105 м³/ч
• Макс. перепад давления: 400 кПа
• Макс. рабочее давление: 16 бар
• Температура среды (мин.): -10 °C
• Температура среды (макс.): 120 °C
• Контролируемая среда: вода или водо-гликолевая смесь согласно VDI 2035
• Измерительная поддержка: Да
• Предустановка: Да
• Сертификация/соответствие: CE

Материалы и конструкция

Продуманная конструкция и материалы подобраны для устойчивой работы в системах отопления/охлаждения. Корпус и основные элементы выполнены с акцентом на надёжность и ресурс.

• Корпус и крышка (Bonnet): чугун EN GJL250
• Пружинный стакан (Spring housing): алюминий, эпоксидное покрытие с внутренней/наружной стороны
• Внутренние элементы (Inside trim): латунь CuZn40Pb2
• Уплотнение седла и O-Ring: EPDM
• Мембрана: EPDM, усиленная
• Пружина: нержавеющая сталь
• Ручной маховик (Handwheel): углеродистая сталь
• Адаптер (Adapter): латунь CuZn39Pb3

Где применяется

Клапан V7000 Kombi-Auto рассчитан на применение в инженерных системах, где требуется стабильный перепад давления при переменных расходах — прежде всего в двухтрубных схемах отопления, а также в многоконтурных проектах, где важно поддерживать независимые зоны.

Как заказать и важная информация по поставкам

Оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера: ООО Промэлектроника — sales@prom-elec.com.

Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Если вы проектируете или модернизируете систему отопления/охлаждения и хотите обеспечить корректный гидравлический режим, V7000 Kombi-Auto помогает автоматически удерживать нужный перепад давления и упрощает пусконаладку благодаря удобной предустановке.
