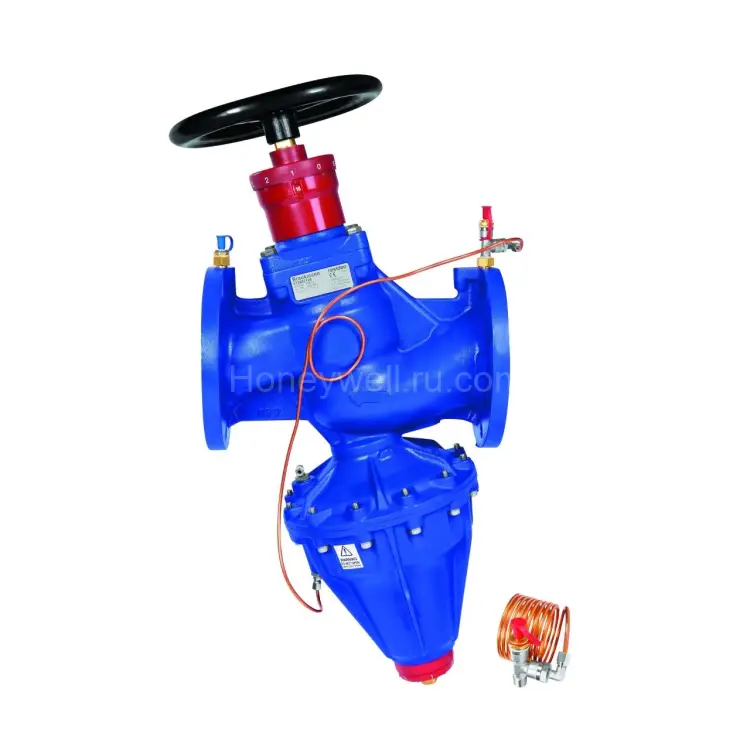

V70001125 — комбинированный автоматический клапан DN125, 20…100 кПа, расход 3…130 м³/ч

V7000 Kombi-Auto (V70001125) — автоматический клапан контроля перепада давления DN125

V7000 Kombi-Auto — это дифференциальный клапан регулирования перепада давления, предназначенный для автоматического поддержания гидравлического баланса в системах отопления и охлаждения с водяным теплоносителем или водо-гликолевыми смесями. Клапан устанавливается на обратном трубопроводе и обеспечивает стабильный заданный уровень перепада давления над потребителями даже при изменяющихся расходах и/или давлениях со стороны насосов.

В системах с переменными расходами (например, двухтрубные схемы отопления) работа без балансировки приводит к тому, что отдельные контуры могут получать недостаток или избыток тепловой энергии. V7000 Kombi-Auto снижает эти риски за счет формирования гидравлически сбалансированных зон и поддержания стабильного режима в переменной нагрузке (в т.ч. в режимах частичной тепловой нагрузки).

Ключевые преимущества

• Автоматическая балансировка по перепаду давления для поддержания заданного уровня.
• Высокий потенциал энергосбережения благодаря эффективной передаче энергии и снижению скоростей насосов.
• Снижение шумовыделения на регулирующих клапанах.
• Высокая пропускная способность (authority) в контуре регулирования.
• Разделение системы на зоны с независимым давлением.
• Не требуется сложных расчетов при подборе — удобен в эксплуатации и внедрении.
• Не требуется специальный метод балансировки для пусконаладочных работ.
• Широкая область применения в инженерных системах зданий.
• Широкий диапазон преднастройки для различных условий эксплуатации.
• Простая сдача в эксплуатацию (commissioning).
• Преднастройка вручную без применения инструментов.
• Удобен для обслуживания (maintenance friendly).
• Функция запор/отсечка для сервисных задач.
• Различные возможности измерения для сложных применений и контроля параметров.

Технические характеристики

• Артикул: V70002080
• Тип функции управления: Differential Pressure DPCV (контроль перепада давления)
• Рекомендуемое применение: установка в обратной магистрали
• Размер DN: 80 mm
• Номинальный диапазон расхода: от 3 м³/ч до 100 м³/ч
• Максимальный перепад давления: 400 kPa
• Точка установки (set point) перепада давления: 80 - 160 kPa
• Максимальное рабочее давление: 16 bar
• Температура теплоносителя (мин.): -10 °C
• Температура теплоносителя (макс.): 120 °C
• Контролируемая среда: вода или водо-гликолевая смесь согласно VDI 2035
• Преднастройка: Yes
• Измерительная подготовка: Yes (Measuring Support)
• Допуски/стандарты: CE

Материалы и конструкция

Для надежной работы в системах тепло- и холодоснабжения клапан выполнен из коррозионно- и износостойких материалов:

• Корпус и крышка (Body & Bonnet): чугун EN GJL250.
• Пружинный корпус (Spring housing): алюминий, эпоксидное покрытие внутри/снаружи.
• Внутренняя арматура (Inside trim): латунь CuZn40Pb2.
• Уплотнение седла и O-Ring: EPDM.
• Мембрана (Membrane): EPDM, усиленная.
• Пружина (Spring): нержавеющая сталь.
• Ручной маховик (Handwheel): углеродистая сталь.
• Адаптер (Adapter): латунь CuZn39Pb3.

Где применяется

V7000 Kombi-Auto рассчитан на использование в гидравлических системах зданий, где требуется стабильный перепад давления над потребителями при изменяющейся нагрузке. Наиболее типовые применения включают:

• двухтрубные системы отопления с переменными расходами;
• системы с частичной тепловой нагрузкой;
• объекты, где требуется разделение на зоны с независимым давлением;
• инженерные проекты, где важны тихая работа и энергоэффективность.

Почему стоит выбрать V7000 Kombi-Auto

Использование клапана помогает обеспечить корректный гидравлический режим, повышает предсказуемость работы системы и способствует эффективному распределению тепловой мощности между контурами. В результате снижается риск “разбаланса” и связанного с ним неравномерного прогрева/охлаждения помещений.
