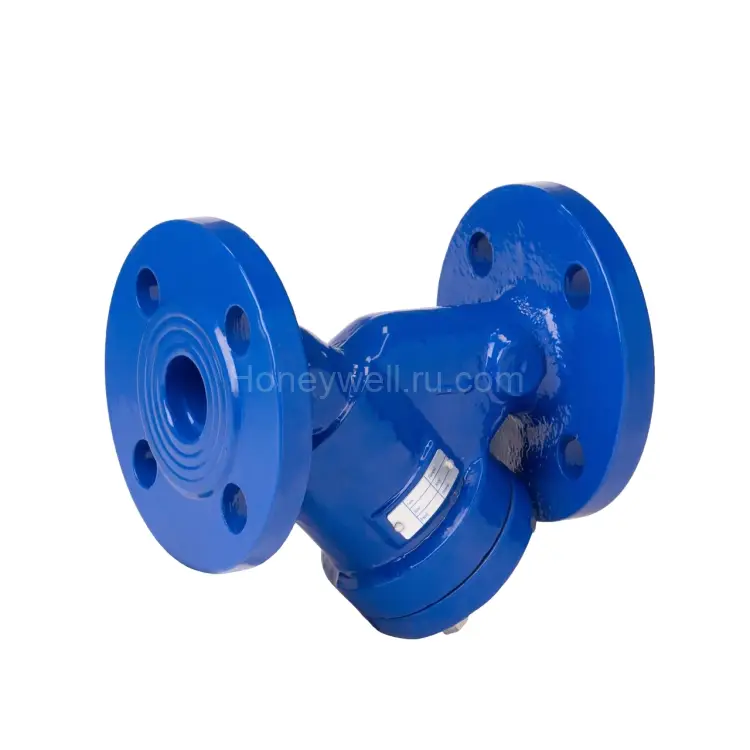

V60030080 Фланцевый сетчатый фильтр-грязевик (Y-фильтр), DN80, kv 62.2

Фланцевая сетка-фильтр (Y-strainer) V6003 предназначена для защиты инженерного оборудования от загрязнений в трубопроводах. Модель V60030080 выполнена как фланцевая арматура и используется в системах СНВиК (HVAC) (отопление и охлаждение), где требуется надежная фильтрация воды для корректной работы насосов, клапанов, обратных клапанов и регуляторов давления. Сетчатые фильтры серии V6003 устанавливаются как в горизонтальном, так и в вертикальном положении, обеспечивая удобное обслуживание и контроль состояния фильтрующего элемента. Конструкция предусматривает съемную крышку (bonnet) для осмотра и регламентной чистки, а также пробку/мини-клапан для полного дренирования системы в обоих положениях монтажа. Ключевая польза: меньше рисков отказов из‑за засорения, стабильнее гидравлические характеристики, выше ресурс арматуры и автоматики в составе инженерных контуров.

Назначение и области применения

• Применение: СНВиК (HVAC)
• Контролируемая среда: вода с содержанием до 50% гликоля (по VDI 2035)
• Защита насосов, клапанов, обратных клапанов и редукционных клапанов от загрязнений: ржавчины, сварочных частей и твердых частиц
• Фильтрация для систем отопления и охлаждения

Технические характеристики

• Модель: V60030080
• Артикул: V60030080
• Тип: Y‑фильтр (струнтер/фильтр-сетчатый)
• Подключение: фланцевое
• DN: DN80
• Фильтрующая ячейка (mesh): 1 мм
• Макс. температура среды: 120 °C
• Мин. температура среды: −10 °C
• Материал корпуса: ковкий чугун
• Комплектация (Includes): корпус, фильтр-сетка (перфорированный металлический лист), крышка (bonnet), уплотнение крышки, пробка/мини-клапан для дренажа

Преимущества конструкции

• Монтаж в горизонтальном и вертикальном положениях — удобство проектирования и компоновки узла
• Коррозионностойкое исполнение — рассчитано на эксплуатацию в инженерных контурах СНВиК (HVAC)
• Съемная крышка для инспекции и обслуживания — регулярная очистка без усложнения доступа
• Полный дренаж с помощью пробки/мини-клапана в обоих положениях установки
• Фланцевая обвязка — совместимость с промышленными стандартами фланцевых соединений

Стандарты, соответствие и испытания

Оборудование выполнено с опорой на действующие европейские нормы и проходит контроль качества на производстве.

• CE
• Исполнение “face-to-face”: EN 558-1 ISO 5752
• Фланцы: EN 1092 ISO 7005
• Маркировка: EN 19
• Испытания: 100% испытания в соответствии с EN 12266

Как выбрать и где поставить

При подборе фланцевого фильтра V6003 учитывайте диаметр трубопровода DN80 и требуемую степень фильтрации (размер ячейки 1 мм). Устанавливайте изделие так, чтобы фильтр обеспечивал удобный доступ к крышке для регламентного обслуживания, а дренаж через пробку/мини-клапан был доступен в рабочей конфигурации.

Если контур работает в условиях присутствия механических примесей (ржавчина, сварочные части, твердые включения), использование сетчатого фильтра позволяет заметно снизить риск внештатной работы регулирующей и запорной арматуры.

Важно: официальные поставки Resideo (Honeywell)

Покупать оборудование Resideo (Honeywell) рекомендуется у официального дилера — ООО “Промэлектроника” (sales@prom-elec.com). Так вы получаете корректное сопровождение поставки и поддержку по подбору.

Также важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Дополнительные характеристики:

• Применение: СНВиК (HVAC)
• Комплектация: корпус, фильтр-сетка (перфорированный металлический лист), крышка, уплотнение крышки, пробка/мини-клапан
• Тип подключения: фланцевое
• Температура рабочей среды (макс.): 120 °C
• Контролируемая среда: вода с содержанием до 50% гликоля (по VDI 2035)
• Условный проход (DN): DN 80
• Температура рабочей среды (мин.): −10 °C
• Размер ячейки фильтра: 1 мм
• Материал корпуса: ковкий чугун
