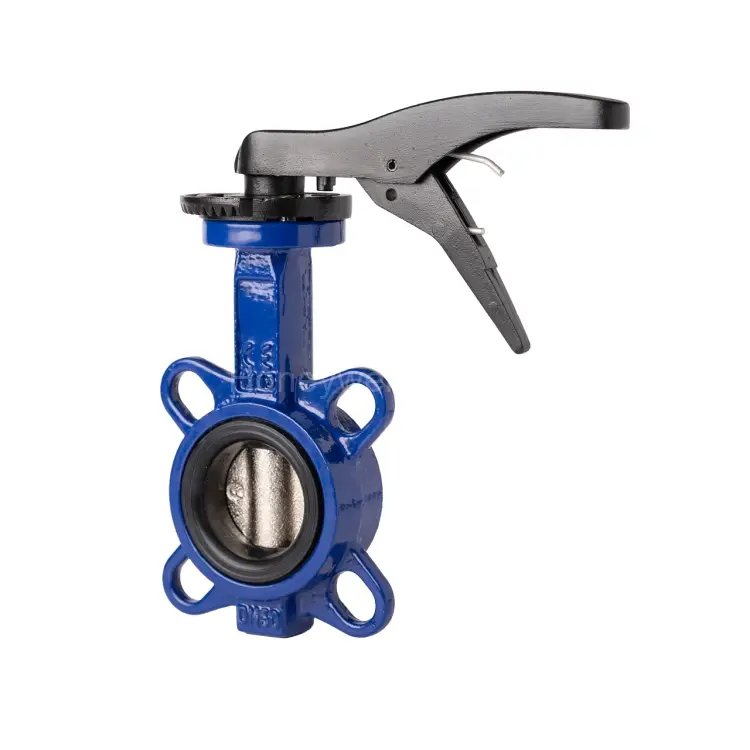

V60011150 фланцевый дисковый поворотный клапан DN150, kv 1364

Общее описание V6001 DN150 (V60011150)

V60011150 — фланцевый дисковый поворотный клапан серии V6001 от Resideo (Honeywell), предназначенный для систем отопления и кондиционирования (HVAC). Конструкция рассчитана на работу при частых циклах управления и обеспечивает удобную эксплуатацию благодаря ручному приводу с рычагом/маховиком и редуктором.

Интегрированный опорный кронштейн в соответствии с ISO 5211 позволяет быстро и аккуратно монтировать широкий ассортимент приводов и исполнительных механизмов, когда требуется автоматизация.

Ключевые преимущества

• Назначение для HVAC — подходит для систем отопления и кондиционирования.
• Монтаж в линию и в конце участка — удобно решает задачи обвязки трубопроводов.
• Частая коммутация — клапан рассчитан на регулярное переключение.
• ISO 5211 — опора для простого установки различных приводов/приводных устройств.
• Запираемый ручной рычаг — контролируемое положение затвора при эксплуатации.
• Съемная крышка (bonnet) — для осмотра и технического обслуживания.
• Устойчивость к коррозии — конструкция, ориентированная на длительную работу.
• Широкий диапазон DN — серия клапанов для подбора под разные параметры системы.

Применение и рабочие среды

Клапан предназначен для управления потоками воды в инженерных системах. Допускается использование воды с максимум 50% гликоля (согласно VDI 2035), что особенно актуально для климатических и сезонных режимов.

• Область применения: HVAC
• Управляемая среда: вода с макс. 50% гликоля по VDI 2035
• Тип изделия: дисковый поворотный клапан

Технические параметры

• Тип присоединения: фланец с центрирующими отверстиями
• Размер: DN 150
• Номинальное давление: PN 16
• Значение Kvs: 1.364
• Макс. дифференциальное давление: 16 bar
• Температура среды (min): -10 °C
• Температура среды (max): 120 °C
• Материал корпуса: ковкий чугун (ductile iron)

Комплектация

В базовую комплектацию входят основные узлы, необходимые для монтажа и работы:

• Рыч
