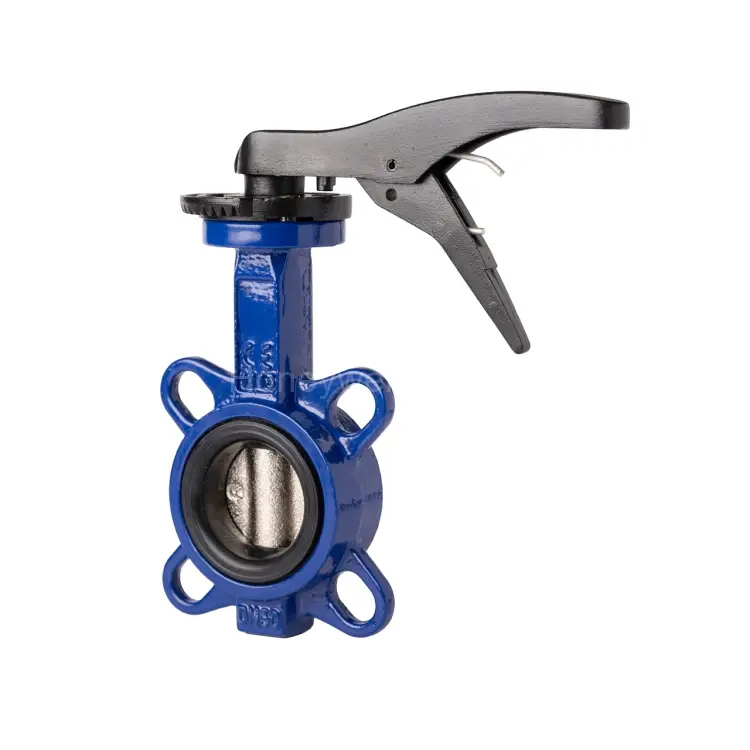

V60010250 Фланцевый дисковый поворотный клапан-бабочка DN250, Kvs 4,611

Обзор продукта: V6001 фланцевый клапан-бабочка DN250 (PN16, kvs 4,611)

V60010250 — это фланцевый дисковый поворотный клапан-бабочка с ручным рычагом/маховиком и редуктором, разработанный для эксплуатации в системах отопления и кондиционирования (HVAC). Модель рассчитана на частые циклы переключения и подходит для установки как в линию, так и в конце трубопровода. Конструктивно предусмотрен опорный узел в соответствии с ISO 5211, что упрощает последующий монтаж различных приводов и приводных устройств.

Ключевые преимущества

• Подходит для приводов VMM и VRM — совместимость с распространённой линейкой исполнительных механизмов.
• Простота монтажа — удобная установка на трубопровод с фланцевым соединением.
• Блокируемый рычаг управления — контроль положения для безопасной эксплуатации.
• Съёмная крышка (bonnet) для осмотра и обслуживания — облегчается регламентное техническое обслуживание.
• Широкий диапазон DN — серия ориентирована на подбор под требуемые параметры трубопровода.
• Коррозионностойкое исполнение — рассчитано на работу в типовых инженерных средах HVAC.
• Назначение для HVAC — оптимизировано под температурные и эксплуатационные режимы систем.

Назначение и области применения

Клапан предназначен для работы с водой и водными смесями в системах инженерного оборудования. Особенность модели — возможность применения в условиях отопления и кондиционирования, где важны надёжность, удобство обслуживания и совместимость с приводами.

• Применение (Application): HVAC
• Контролируемая среда (Controlled media): вода с содержанием гликоля до 50 % (по VDI 2035)
• Тип клапана (Valve type): дисковый поворотный клапан-бабочка

Технические характеристики

• Номинальное давление (Nominal pressure): PN 16
• Размер DN (DN size): DN 250
• Kvs: 4,611
• Тип соединения (Connection type): фланец с центрирующими отверстиями (centering eyes)
• Температура среды (Min): −10 °C
• Температура среды (Max): 120 °C
• Перепад давления, max (Differential pressure): 16 bar
• Материал корпуса (Body material): чугун с шаровидным графитом (Ductile iron)

Комплектация

В поставку входят основные элементы, необходимые для монтажа и работы клапана:

• Рычаг управления (Lever)
• Шток (Stem)
• Корпус (Body)
• Уплотнение крышки (Bonnet gasket)
• Вкладыш/облицовка (Liner)

Соответствие стандартам и одобрения

Клапан поставляется с подтверждением соответствия требованиям по безопасности и инженерным нормам:

• CE
• Соответствие директиве 2014/68/UE (ex 97/23/CE PED)
• Межосевое расстояние (Face-to-face): EN 558/1-20
• Фланцы: EN 1092 ISO 7005
• Конструкция: EN 593, EN 12516, EN 12570
• Маркировка: EN19
• Испытания: 100% тестирование по EN 12266

Как выбирать клапан для системы

При подборе V6001 рекомендуем ориентироваться на рабочее давление, требуемый проход DN, допустимый температурный диапазон, а также состав рабочей среды (вода с гликолем до 50% по VDI 2035). При необходимости автоматизации можно использовать совместимые приводы — опорная конструкция предусмотрена под ISO 5211.
