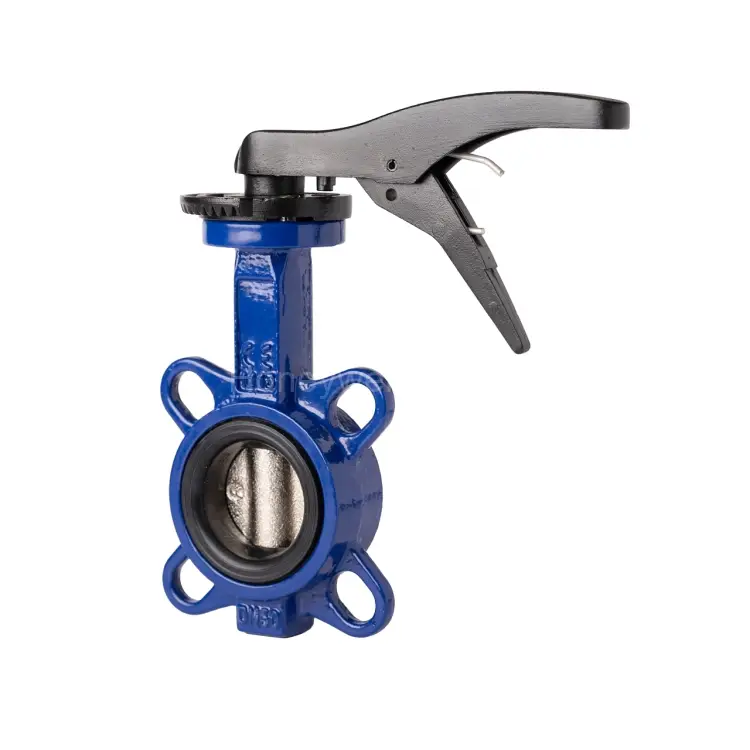

V60010100 Фланцевый поворотный (бабочковый) клапан DN100, Kvs 518

Обзор продукта

V60010100 — это высококачественный фланцевый поворотный (бабочковый) клапан с номинальным диаметром DN 100 и значением Kvs 518. Данная модель оснащена ручным рычагом с редуктором, что обеспечивает удобное и точное управление потоком рабочей среды. Клапан разработан специально для применения в системах отопления и кондиционирования (HVAC), где требуется высокая надежность и способность выдерживать частые циклы управления. Интегрированная опора, соответствующая стандарту ISO 5211, значительно упрощает процесс монтажа различных исполнительных механизмов и приводов, сохраняя при этом возможность удобного ручного управления.

Ключевые особенности клапана V60010100

• Предназначение для HVAC: Клапан V60010100 разработан с учетом особенностей эксплуатации в системах отопления, вентиляции и кондиционирования, обеспечивая устойчивость к рабочим условиям и частым циклам управления.
• Удобный монтаж и интеграция: Благодаря интегрированной поддержке по стандарту ISO 5211, установка клапана и его последующая интеграция с различными приводами (например, VMM и VRM через адаптер) становятся максимально простыми и быстрыми.
• Блокируемый рычаг управления: Наличие блокируемого рычага управления позволяет не только точно контролировать положение клапана, но и предотвращает несанкционированные изменения настроек, повышая безопасность эксплуатации системы.
• Съемный корпус (bonnet): Конструкция клапана предусматривает съемный корпус, что существенно облегчает процедуры осмотра, технического обслуживания и ремонта, продлевая срок службы оборудования.
• Широкий диапазон типоразмеров DN: Серия V6001 предлагает клапаны в различных типоразмерах DN, что позволяет подобрать оптимальное решение для конкретных задач трубопроводных систем.
• Защита от коррозии: Продуманная конструкция корпуса и материалов обеспечивают высокую устойчивость к коррозии, что особенно важно для долговечной работы в инженерных системах.
• Совместимость с приводами: Клапан V60010100 идеально подходит для совместной работы с приводами VMM и VRM, обеспечивая гибкость в построении автоматизированных систем управления.

Область применения клапана V60010100

Фланцевый поворотный клапан V60010100 может быть установлен как непосредственно в трубопроводной линии (in-line), так и на оконечных участках (end of line). Он особенно эффективен в системах, где требуется частое переключение и точное регулирование потока рабочей среды.

• Системы HVAC: Отопление, вентиляция и кондиционирование воздуха.
• Транспортируемые среды: Клапан предназначен для работы с водой, содержащей до 50% гликоля, в соответствии с рекомендациями стандарта VDI 2035.
• Режимы эксплуатации: Идеально подходит для систем, характеризующихся частым срабатыванием клапанов.

Технические характеристики клапана V60010100

• Артикул: V60010100
• Тип клапана: Поворотный (бабочковый)
• Номинальный диаметр (DN): DN 100
• Номинальное давление (PN): PN 16
• Значение Kvs (расходный коэффициент): 518 м³/ч
• Тип соединения: Фланцевое, с центрирующими отверстиями (centering eyes), соответствует стандартам EN 1092 / ISO 7005.
• Максимальная температура рабочей среды: 120 °C
• Минимальная температура рабочей среды: -10 °C
• Максимальное дифференциальное давление: 16 bar
• Материал корпуса: Ковкий чугун (Ductile iron)
• Комплектация: Клапан поставляется в комплекте с ручным рычагом, штоком, корпусом, прокладкой сальника/крышки (bonnet gasket) и вкладышем (liner).
• Совместимость с приводами: Предназначен для работы с приводами VMM и VRM (требуется адаптер/поддержка).

Монтаж и компоновка клапана V60010100

Клапан V60010100 разработан для фланцевой установки, что обеспечивает надежное и герметичное соединение с трубопроводом. Поддержка по стандарту ISO 5211 значительно упрощает подключение к исполнительным механизмам, позволяя легко интегрировать клапан в автоматизированные системы управления технологическими процессами.

• Надежное фланцевое присоединение: Гарантирует прочность и герметичность соединения.
• Удобство обслуживания: Конструкция клапана ориентирована на минимизацию времени и усилий при проведении технического обслуживания.
• Легкий доступ для инспекции: Съемный bonnet обеспечивает простой доступ к внутренним компонентам для осмотра и ремонта.

Сертификация и соответствие стандартам

Клапан V60010100 соответствует строгим международным стандартам качества и безопасности:

• CE маркировка
• Соответствие директиве 2014/68/UE (ранее 97/23/CE PED) по оборудованию, работающему под давлением.
• Межосевое расстояние (Face-to-face): Соответствует стандарту EN 558/1-20.
• Фланцы: Соответствуют стандартам EN 1092 / ISO 7005.
• Конструкция клапана: Соответствует стандартам EN 593, EN 12516, EN 12570.
• Маркировка: Соответствует стандарту EN19.
• Испытания: 100% тестирование продукции на соответствие стандарту EN 12266.

Преимущества выбора оборудования Resideo (Honeywell)

Клапаны Resideo (Honeywell) серии V6001 являются воплощением передовых инженерных решений, ориентированных на практичность и долговечность эксплуатации в современных инженерных системах. Их конструкция отличается высокой устойчивостью к коррозии, продуманным дизайном для удобства обслуживания и исключительной гибкостью применения в разнообразных конфигурациях HVAC-узлов. Выбирая продукцию Resideo (Honeywell), вы инвестируете в надежность и эффективность ваших систем.
