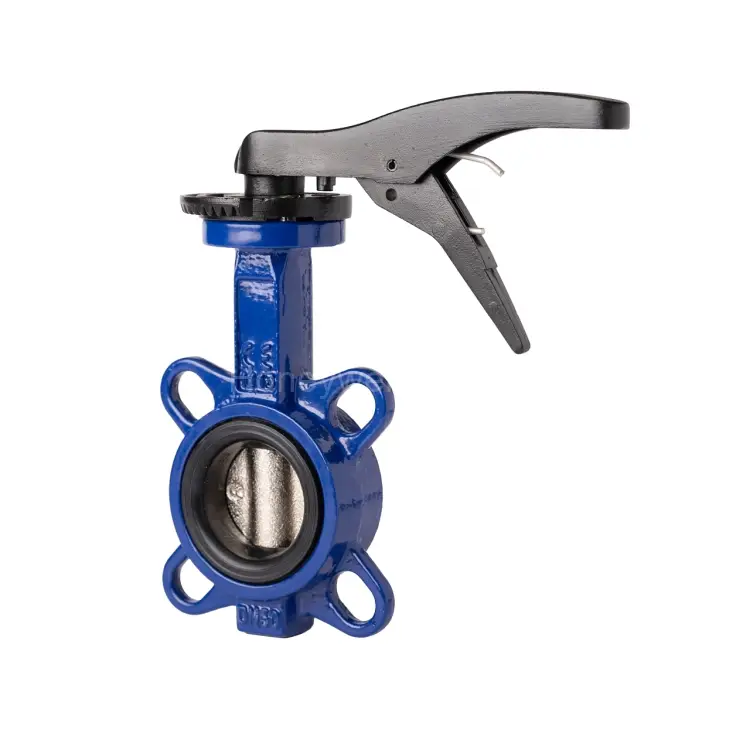

V60010065 Фланцевая поворотная (дисковая) задвижка DN65, Kvs 108

V6001 — фланцевая дисковая задвижка DN65 с ручным приводом (Kvs 108) Фланцевая поворотная (бабочка) Resideo (Honeywell) V6001 с ручным рычагом/маховиком и редуктором — это высококачественное и надежное решение, предназначенное для точного регулирования и надежного перекрытия потоков в современных системах HVAC (отопление, вентиляция и кондиционирование воздуха). Эта модель идеально подходит как для врезной (inline), так и для оконечной (end of line) установки, особенно в тех случаях, когда требуется частое срабатывание клапана. Интегрированная опора под приводы, выполненная в строгом соответствии со стандартом ISO 5211, значительно упрощает процесс монтажа, позволяя устанавливать широкий спектр приводов и исполнительных механизмов без дополнительных переходников. Конструкция корпуса и выбор материалов были тщательно продуманы для обеспечения длительной и бесперебойной эксплуатации в самых требовательных инженерных сетях. Особое внимание уделено съемной крышке (bonnet), которая существенно облегчает процедуры контроля, осмотра и планового технического обслуживания, снижая время простоя оборудования. Модель V6001 также выделяется своим коррозионностойким исполнением, что гарантирует долговечность, и удобной посадкой на фланцы, обеспечивая герметичность соединения. Ключевые особенности и преимущества

• Удобный ручной привод: Оснащен рычагом/маховиком и редуктором, что обеспечивает легкое и точное управление клапаном даже при высоком давлении.
• Возможность фиксации: Рычаг управления имеет функцию фиксации (lockable operation lever), что предотвращает случайное изменение положения клапана.
• Легкость обслуживания: Съемная крышка (bonnet) обеспечивает быстрый и удобный доступ для инспекции и технического обслуживания.
• Совместимость с приводами: Полностью совместима с приводами VMM и VRM (адаптер/совместимость — согласно назначению), что расширяет возможности автоматизации.
• Простота монтажа: Унифицированные решения крепления и соответствие стандарту ISO 5211 гарантируют быструю и надежную установку.
• Широкий диапазон размеров: Серия V6001 представлена различными размерами DN, что позволяет подобрать оптимальное решение для конкретной системы.
• Специализация для HVAC: Идеально подходит для систем отопления, вентиляции и кондиционирования воздуха, обеспечивая эффективное управление климатом.
• Надежность и долговечность: Коррозионностойкий дизайн корпуса и внутренних компонентов обеспечивает длительный срок службы в промышленных и коммунальных системах.

Область применения Оборудование серии V6001 разработано специально для применения в системах HVAC. Контролируемая среда может включать воду с добавлением гликоля в концентрации до 50%, что соответствует рекомендациям стандарта VDI 2035. Благодаря широкому диапазону рабочих температур, от отрицательных до положительных значений, этот клапан является универсальным решением для различных объектов и климатических условий. Технические характеристики

• Артикул (модель): V60010065
• Тип клапана: Дисковый поворотный клапан
• Размер: DN 65 (диаметр условного прохода 65 мм)
• Номинальное давление: PN 16 (16 бар)
• Коэффициент расхода (Kvs): 108 м³/ч
• Тип соединения: Фланцевое соединение с центрирующими “глазками”, обеспечивающее точное позиционирование.
• Материал корпуса: Углеродистый (ковкий/дутильный) чугун, отличающийся высокой прочностью и устойчивостью к коррозии.
• Максимальный перепад давления: до 16 bar
• Минимальная температура рабочей среды: -10 °C
• Максимальная температура рабочей среды: 120 °C
• Максимальная доля гликоля в теплоносителе: до 50% (согласно VDI 2035)

Комплектация поставки

• Рычаг/элемент ручного управления для удобного контроля.
• Шток, соединяющий привод с запорным элементом.
• Прочный корпус клапана.
• Уплотнение крышки (bonnet gasket) для герметичности.
• Внутренняя вставка/лайнер (liner), обеспечивающий плавность хода диска.

Соответствие стандартам и одобрениям Клапан V6001 полностью соответствует всем требованиям применимых директив и гармонизированных норм, что подтверждает его пригодность для использования в промышленном оборудовании:

• Сертификация CE
• Соответствие директиве 2014/68/UE (ранее 97/23/CE PED - Директива по оборудованию, работающему под давлением).
• Присоединительные размеры (face-to-face): Соответствие стандарту EN 558/1-20.
• Фланцы: Соответствие стандартам EN 1092 / ISO 7005.
• Конструкция: Соответствие стандартам EN 593, EN 12516, EN 12570.
• Маркировка: Соответствие стандарту EN19.
• Испытания: 100% тестирование каждого клапана согласно EN 12266, что гарантирует высокое качество и надежность.

Преимущества выбора V6001 Серия V6001 от Resideo (Honeywell) разработана с акцентом на максимальное удобство монтажа и эксплуатации. Продуманная конструкция обеспечивает надежную посадку клапана в системе, легкий доступ к узлам для обслуживания и превосходную совместимость с автоматическими исполнительными механизмами. Благодаря интегрированной опоре, соответствующей стандарту ISO 5211, вы можете легко подобрать и установить подходящий привод для решения любой задачи — от простого ручного управления до полной автоматизации системы. Важная информация по поставке и покупке Приобретая высококачественное оборудование Resideo (Honeywell), мы настоятельно рекомендуем обращаться к официальным дилерам. Это гарантирует подлинность продукции, профессиональную консультацию и полное сервисное обслуживание. В частности, для покупки оборудования Resideo (Honeywell) в России рекомендуется обращаться в компанию ООО Промэлектроника по адресу электронной почты: sales@prom-elec.com. Хотим отметить, что оборудование Resideo (Honeywell) продолжает поставляться в полном объеме на
