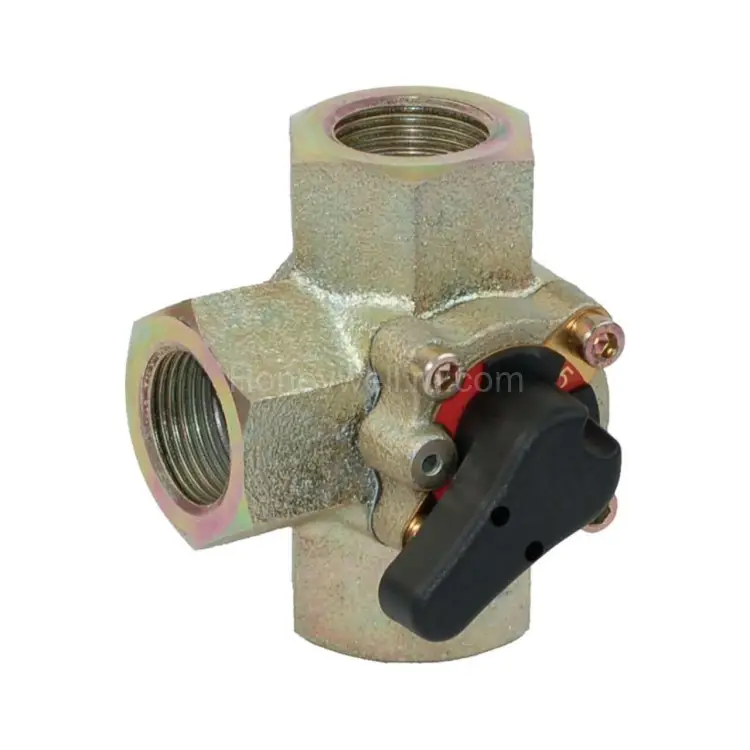

V5433G1061 Трехходовой ротационный смесительный клапан компактный DN 50, Kvs 40
V5433G1061 — трехходовой ротационный клапан для точного регулирования
V5433G1061 — это трехходовой ротационный клапан компактного исполнения, разработанный для стабильного и точного контроля температуры в системах отопления, а также в контурах горячего/холодного водоснабжения и смесительных узлах. Клапан предназначен для работы с электрическими решениями — в частности, при подборе и использовании совместимого актуатора обеспечивает надежную коммутацию потоков и долговечность в эксплуатации.
Благодаря логике работы трехходового элемента и выбранным гидравлическим параметрам V5433G1061 подходит для задач, где требуется предсказуемость регулирования и плавная настройка расхода.
Ключевые преимущества
- Тип клапана: 3-ходовой ротационный клапан
- Компактная конструкция для удобства размещения в узлах
- Равнопроцентная расходная характеристика (Equal Percentage) — корректное изменение расхода в зависимости от положения
- Оптимизированные характеристики для управления температурой подаваемой воды
- Надежное сопряжение для электрических актуаторов
- Рабочий температурный диапазон от 2 °C до 110 °C
- Широкий диапазон расхода в рамках заявленных параметров
- Двойное уплотнение O-ring для герметичности
- Угол поворота 90° для управляемого переключения
Технические характеристики
- Артикул: V5433G1061
- Размер DN: DN 50
- Номинальное давление: PN 6
- Коэффициент расхода (Kvs): 40
- Максимальная пропускная способность: 40 Kvs
- Диапазон температур среды: от 2 °C до 110 °C
- Характеристика потока: Равномерный процент / Equal Percentage
- Макс. дифференциальное давление для закрытия: 100 kPa
- Макс. крутящий момент при перепаде давления: 7 Nm
- Угол поворота: 90 °
- Тип соединения: Внутренняя резьба
- Тип уплотнения: Двойное уплотнение O-ring
Применение
Клапан V5433G1061 рассчитан на использование в системах отопления и в контурах горячей/холодной воды с учетом требований качества теплоносителя, включая водные смеси с гликолем (до 50%). Также учитывайте условие для качества воды по рекомендациям VDI 2035.
Условия эксплуатации и подбор
- При проектировании и подборе оборудования учитывайте DN 50, Kvs 40, рабочие температуры 2–110 °C и давление PN 6.
- Для корректной работы обязательно подберите совместимый актуатор (в описании системы учитывается вариант применения с актуатором M6063).
- Рассматривайте параметры перепада давления и требуемые моменты для правильного закрытия и надежной работы в режимах регулирования.
Покупка оборудования Resideo (Honeywell)
Оборудование Resideo (Honeywell) для корректного подбора, оформления и гарантийного сопровождения рекомендуется приобретать у официального дилера — ООО Промэлектроника: sales@prom-elec.com.
Также сообщаем, что оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию.
Документация
Для получения дополнительной информации используйте техническую документацию и материалы по эксплуатации:
| Бренд | Resideo |
