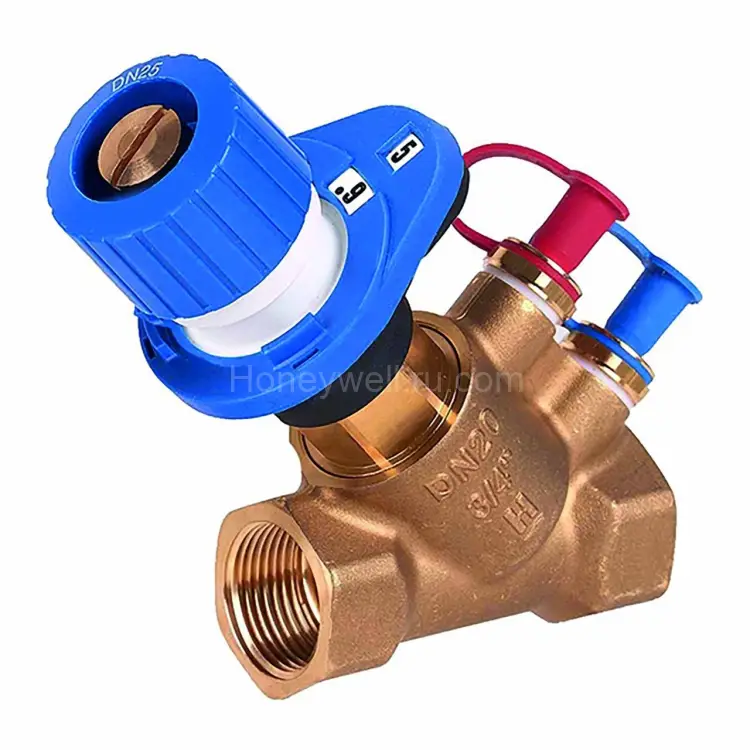

V5032Y0020B Resideo (Honeywell) КОМБИ-2-plus ручной балансировочный клапан DN20, двойное регулирование, с запорной функцией

Ручной балансировочный клапан Resideo (Honeywell) V5032Y0020B — это статический балансировочный вентиль двойного регулирования (double-regulating) с дополнительной функцией запорного устройства. Он предназначен для точной ручной наладки гидравлики в инженерных системах, где требуется равномерное распределение расхода по всему объекту и установка сопротивлений на одинаковом уровне.

Модель V5032Y0020B с номинальным диаметром DN 20 относится к линейке V5032 Kombi-2-plus и может применяться в системах как с переменным, так и с постоянным расходом. Клапан монтируется на обратной линии (типовое место установки — именно return), позволяя вручную отбалансировать поток и подготовить систему к стабильной работе в проектных режимах.

Ключевые преимущества

• Ручная балансировка расходов для выравнивания параметров по системе.
• Точная предварительная настройка с цифровой/числовой шкалой — удобно воспроизводить требуемые значения.
• Скрытая предварительная настройка защищает от случайных несанкционированных действий.
• Интегрированная функция запора — дополнительное отключение без изменения предварительной уставки.
• Предварительная настройка не меняется при запоре, что повышает надежность эксплуатации.
• Читаемость DN и уставок на маховике даже при наличии теплоизоляции.
• Функции с одной стороны — удобный доступ при монтаже и обслуживании.
• Удобные режимы измерения и поддержка дренирования/заполнения — Measuring Support: Yes, Draining or Filling Support: Yes.
• Технически продуманное обслуживание — maintenance friendly решение.
• Вставка полностью взаимозаменяема, что упрощает сервис.

Где применяется

Клапан V5032Y0020B рассчитан на точную статическую настройку и используется, как правило, в следующих типах решений:

• фанкойлы (fan coil units) — для стабильного распределения расходов;
• вентиляционные установки (air handling units);
• охлаждаемые/отопительные потолки (chilled ceilings);
• двухтрубные системы отопления (two-pipe heating systems).

Совместимость и измерения

Устройство поддерживает эффективное измерение параметров благодаря системе SafeConTM, которая обеспечивает в 6 раз более быстрое подключение измерительных соединений по сравнению со стандартными Binder-коннекторами. Для точной оценки и наладки в комплексе используется также сочетание с BasicMess (VM242) — в измерительном приборе уже предусмотрены необходимые значения для проведения замеров.

Технические характеристики

• Артикул: V5032Y0020B
• Цвет: Gold (золотистый)
• Место монтажа: Return (обратная линия)
• Условный диаметр: DN 20
• Тип клапана/функция: Double Regulating, Static Balancing DRV (двойное регулирование, статическая балансировка)
• Наличие предварительной настройки: Да
• Автоматическая балансировка: Нет
• Материал корпуса: Латунь, устойчивая к выщелачиванию цинка (Brass, Dezincification Resistant)
• Материал седла: PTFE
• Материал вставки: Латунь (Brass)
• Тип соединения: Внутренняя резьба (Internal Thread)
• Входной размер соединения: 3/4 дюйма (3/4 in)
• Расположение соединений: Боковые подводы (Side connections)
• Коэффициент расхода (Kvs): 6.5
• Максимальная рабочая температура: для воды 130 °C, для смеси вода-гликоль 110 °C
• Минимальная рабочая температура: для воды -20 °C, для смеси вода-гликоль -20 °C
• Рабочая среда: вода с макс. 50% гликоля по VDI 2035
• Максимальное рабочее давление: 16 бар
• Поддержка дренирования/заполнения: Да
• Поддержка измерений: Да
• Дренаж/контроль: обеспечивается опциями измерения и подключения
• Геометрия изделия: высота 116 мм, длина 106 мм, ширина 62 мм
• Паттерн корпуса: Y-pattern (Y-образный)
