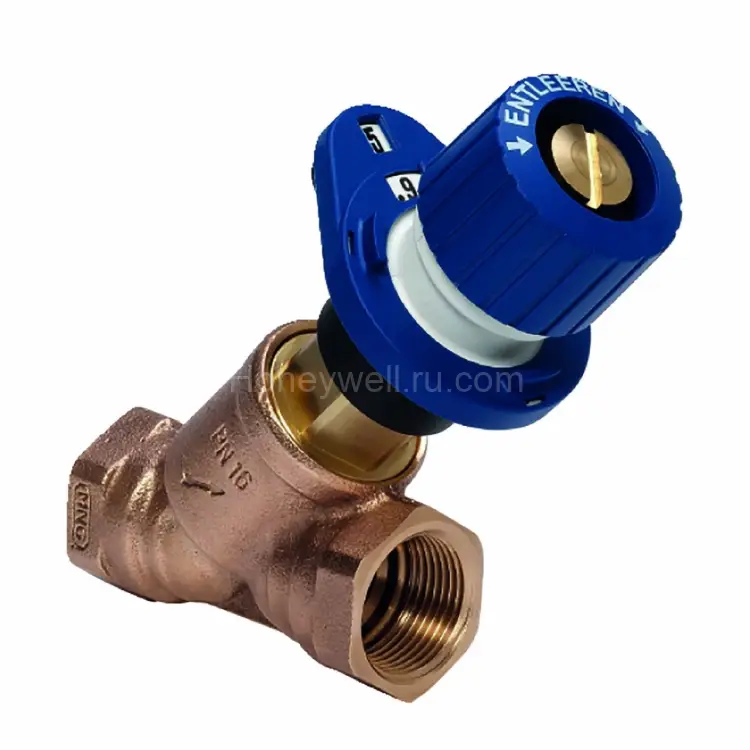

V5010Y0025 с внутренней резьбой Rp 1 дюйм, DN25

Балансировочный запорно-регулирующий клапан Resideo (Honeywell) V5010Y0025 предназначен для точной гидравлической балансировки систем отопления и охлаждения с водной средой. Правильно выполненный гидравлический баланс — ключевое условие эффективной работы инженерной установки: он помогает избежать как недостаточной, так и избыточной подачи теплоносителя к отдельным приборам и контурам. Клапан V5010Y0025 относится к серии Kombi-3-plus и используется совместно с решениями Resideo (Honeywell) для обеспечения заданных параметров потока. Монтаж и настройка выполняются с учетом особенностей системы, включая необходимость раздельного регулирования контуров.

Почему важно поддерживать гидравлический баланс

В гидравлически несбалансированной системе возможно:

• неравномерное распределение горячей воды между радиаторами и ветвями;
• перерасход энергии из-за завышенных расходов;
• недостижение заданной температуры в помещениях;
• повышенная нагрузка на насосное оборудование и арматуру;
• сложности с корректной эксплуатацией и обслуживанием.

Клапаны Kombi-3-plus обеспечивают выполнение требований к регулированию индивидуальных контуров и помогают привести систему в соответствие с эксплуатационными и нормативными требованиями.

Ключевые особенности V5010Y0025

• Функция двойного регулирования (балансировки) для магистралей и ответвлений.
• Предустановка (Pre-setting): настройка выполняется заранее для обеспечения заданной величины расхода.
• Встроенная индикация и видимая шкала для контроля предварительной настройки.
• Шпиндель и доступ к функциям через шпиндель — удобная эксплуатация и обслуживание.
• Высокая точность предустановки благодаря индивидуальной регулировке.
• Уплотнение седла PTFE — надежная работа в системах теплоносителя.
• Неподверженный износу шпиндель с двойным уплотнением O-ring.
• Коррозионно-стойкий корпус: красная бронза (материал корпуса устойчив к коррозии).
• Возможность использования дренажа/заполнения: поддержка операций дренирования или заполнения системы (Draining or Filling Support).
• Компоновка Y-образного типа (Valve Body Pattern: Y-pattern) для корректной гидравлики.
• Поддержка автоматической балансировки при комбинировании с совместимыми решениями (Automatic Balancing Support: Yes).

Совместимость и применение

V5010Y0025 предназначен для применения в водяных системах отопления и охлаждения. Клапан устанавливается, как правило, на ветвях и выполняет роль балансировочного элемента в контуре.

Может использоваться в сочетании с V5000 Kombi-3-plus RED для одновременного выполнения измерения в подающей линии и преднастройки на обратной линии (в зависимости от схемы подключения).

С учетом параметров проекта клапан рекомендуется использовать в узлах, где требуется точная регулировка расходов и стабильность гидравлических характеристик.

Технические характеристики (основные данные)

• Артикул: V5010Y0025
• Назначение/применение: для водных систем отопления и охлаждения
• Монтажное положение: обратная линия (Return)
• Тип присоединения: внутренняя резьба (Internal Thread)
• Размер DN: 25 мм (DN Size: 25 mm)
• Входной размер резьбы: Rp 1 in
• Коэффициент расхода (макс.): 6.8 (Flow Coefficient (Max))
• Рабочая среда: водно-гликолевая смесь согласно VDI 2035 (Controlled Media)
• Диапазон температур окружающей среды: от -20 °C до +130 °C
• Цвет: Синий
• Седло: PTFE (Valve Seat Material)
• Вставка: латунь (Valve Insert Material)
• Материал корпуса: латунь Dezincification Resistant (Valve Body Material)
• Технология подключения: через шпиндель (Connection Material: Through spindle)
• Поддержка преднастройки: Да (Pre-setting)
• Поддержка дренажа/заполнения: Да (Draining or Filling Support)
• Габариты: высота 100 мм, длина 90 мм (Product Height / Product Length)
• Уплотнения/элементы: EPDM для O-ring и мягких уплотнений (по конструкции серии)

Материалы и надежность

Конструкция клапана ориентирована на долговременную эксплуатацию в инженерных сетях:

• корпус из DZR низколегированной латуни (устойчивой к вымыванию цинка);
• седло с уплотнением из PTFE;
• O-ring и мягкие уплотнения из EPDM;
• резьбовые элементы и детали управления — с применением материалов, рассчитанных на работу в системах теплоносителя.

Как купить и что важно знать

Оборудование Resideo (Honeywell) стоит покупать у официального дилера ООО Промэлектроника, чтобы получить корректную комплектацию и поддержку поставки: sales@prom-elec.com.

Также важно отметить: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, что позволяет планировать комплектацию объектов без потери сроков.

Кому подойдет V5010Y0025

• проектным организациям, выполняющим балансировку отопительных и охлаждающих систем;
• техническим специалистам по наладке и эксплуатации инженерных сетей;
• объектам, где требуется точная предварительная настройка контуров (в т.ч. при многоконтурной схеме);
• системам с водно-гликолевой смесью согласно VDI 2035.
