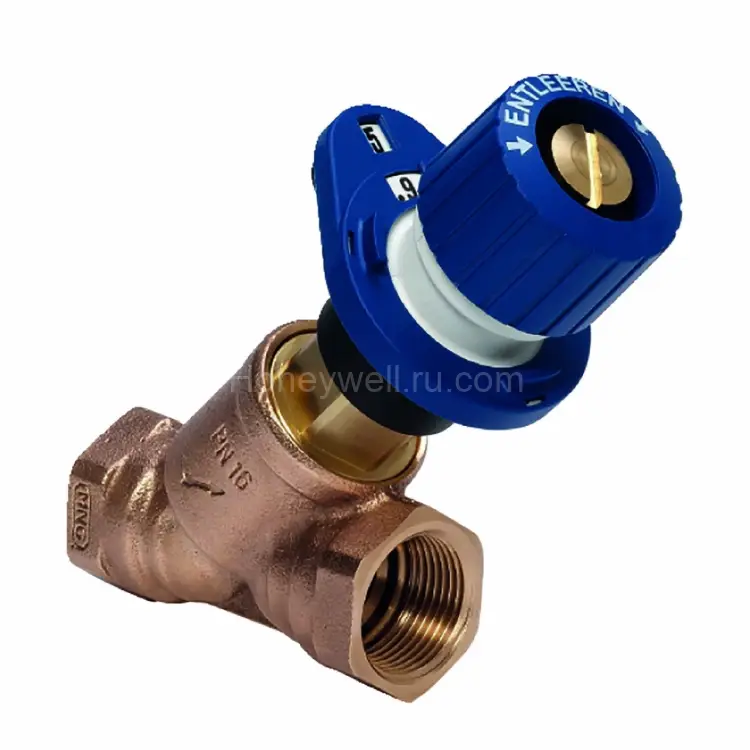

V5010Y0015 с внутренней резьбой Rp 1/2 дюйма, DN15

V5010Y0015 балансировочный запорно-регулирующий клапан с внутренней резьбой Rp 1/2" — DN15 (Resideo / Honeywell)

Балансировка гидравлической системы — ключевое условие для эффективной работы оборудования водяного отопления и охлаждения. При отсутствии корректной настройки возможно как недопоступление, так и избыточная подача теплоносителя к радиаторам, стоякам и отдельным контурам. В результате снижается комфорт, растёт энергопотребление, а режимы работы инженерных систем становятся нестабильными.

V5010Y0015 — это балансировочный клапан двойного регулирования для магистралей и ответвлений, применяемый в составе систем с арматурой серии Kombi-3-plus. Он предназначен для точного предварительного задания параметров и последующей регулировки потока в соответствии с проектными требованиями.

Назначение и принцип работы

Клапан обеспечивает гидравлический баланс за счёт регулирования расхода и точного предварительного задания. Для корректного функционирования рекомендуется комплектовать решениями Kombi-3-plus, включая комбинацию узлов BLUE/RED и, при необходимости, модернизацию до автоматической балансировки на этапе эксплуатации.

• Применение: системы водяного отопления и охлаждения.
• Место установки: как правило, на обратном трубопроводе (по проектной схеме).
• Контролируемая среда: водно-гликолевая смесь согласно VDI 2035.
• Рабочие температуры: от -20 °C до 130 °C (макс.).

Преимущества V5010Y0015

Устройство создано для высокой точности настройки и стабильной работы в течение всего срока службы. Ключевой задачей серии Kombi-3-plus является соблюдение требований по регулированию отдельных контуров и обеспечение корректной гидравлической работы установки.

• Точная настройка: высокая точность предварительной настройки благодаря индивидуальной регулировке.
• Удобная индикация: видимый циферблат настройки и скрытое регулировочное колесо (для серии BLUE).
• Все функции доступны через шпиндель: установку и обслуживание функций можно выполнять со стороны шпинделя.
• Совместимость RED + BLUE: комбинация вариантов серии позволяет одновременно выполнять измерение на подающем трубопроводе и предварительную настройку на обратном.
• Износостойкость и герметичность: обслуживание не требуется; шпиндель с двойным уплотнением O-ring.
• Уплотнение седла PTFE: устойчивое к эксплуатационным нагрузкам решение.
• Прочный корпус: корпус из коррозионностойкой красной бронзы.
• Поддержка дренажа/заполнения: да (в зависимости от применяемого комплекта и схемы).
• Возможность автоматической балансировки: при использовании диафрагменного блока Kombi-DP (V5012) можно модернизировать систему после ввода в эксплуатацию, сохраняя давление в системе.

Ключевые характеристики (по данным изделия)

• Модель: V5010Y0015
• Артикул: V5010Y0015
• Диаметр (DN): DN15
• Цвет: Blue
• Тип соединения: внутренняя резьба
• Размер входного соединения: Rp 1/2" in
• Тип резьбы: Internal Thread
• Исполнение корпуса: Y-pattern
• Материал корпуса: латунь DZR (обезцинкование-устойчивая), бронзовый корпус
• Материал вставки: латунь
• Материал седла: PTFE
• Уплотнения: O-rings и мягкие уплотнения из EPDM
• Коэффициент расхода (макс.): 2.7
• Автоматическая балансировка: поддерживается (при использовании соответствующего диафрагменного блока)
• Предварительная настройка: да
• Автоматическая/дренажная функция: дренаж или заполнение — поддерживается
• Габариты: высота 85 мм, длина 65 мм
• Материалы элементов: гайка с резьбовым соединением, маховик, циферблат и индикация из пластика (синего/красного цвета), металлические детали для DN65/DN80

Где применяется

Балансировочные клапаны V5010 серии Kombi-3-plus BLUE применяются в инженерных системах зданий, где требуется стабильное распределение потоков между контурами. На практике это часто включает:

• отопление многоквартирных и коммерческих объектов;
• системы водяного охлаждения (по проекту и допускам производителя);
• комплексы с несколькими контурами, где необходима точная настройка каждого участка.
