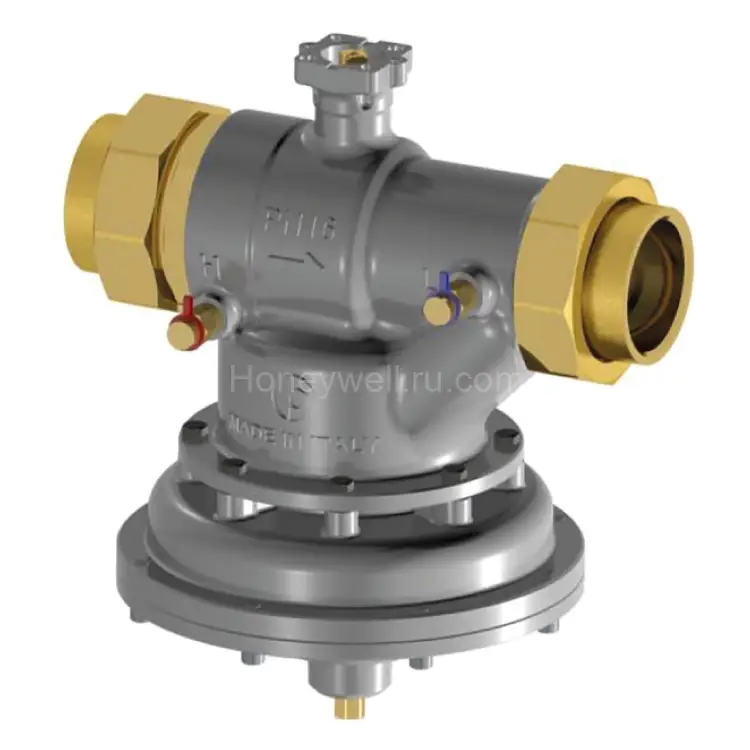

V5006TY10501700 — ротационный клапан (90°), DN50

V5006TY10501700 — ротационный клапан (90°), DN50. PICV с независимым контролем давления

V5006TY10501700 — это ротационный клапан 90°, разработанный как Pressure Independent PICV (клапан независимого регулирования по перепаду давления). Он объединяет в одном узле функции контроля расхода и обеспечения стабильной работы отопительных/охлаждающих систем при изменениях гидравлики. Решение подходит для объектов, где требуется устойчивое поддержание заданных параметров и повышение энергоэффективности.

Ключевые преимущества

• Независимое поддержание расхода благодаря принципу PICV: при колебаниях перепада давления клапан сохраняет стабильный режим.
• Автоматическое балансирование дифференциального давления: помогает упростить пусконаладку и эксплуатационную регулировку.
• Точная настройка (наличие предустановки) для быстрой увязки с проектными расходами.
• Экономия энергии за счет более эффективной передачи энергии в системе и уменьшения отклонений от расчетного режима.
• Удобство обслуживания: продуманная конструкция обеспечивает практичность при регламентных работах.

Основные характеристики (по параметрам изделия)

• Назначение/функция: Pressure Independent PICV (контроль расхода при независимости от перепада давления)
• Тип управления: ротационный клапан 90°
• Локация монтажа: Return (обратный трубопровод)
• Тип соединения: Internal Thread (внутренняя резьба)
• Размер DN: 50 mm
• Предустановка (Pre-setting): Yes
• Дифференциальное давление (минимум): 35 kPa
• Дифференциальное давление (максимум): 400 kPa
• Рабочее давление (максимум): 16 bar
• Температура рабочей среды (минимум): -10 °C
• Температура рабочей среды (максимум): 120 °C
• Контролируемая среда: Water with max. 50 % glycol согласно VDI 2035
• Материал корпуса: Brass, Dezincification Resistant (латунь, стойкая к обесцинкованию)
• Материал седла: EPDM
• Поддержка автоматического балансирования: Yes
• Расход (мин): 5400 л/ч
• Расход (макс): 18000 л/ч

Где применяется

Клапан V5006TY10501700 особенно востребован в системах, где важно обеспечить корректную гидравлику и стабильность параметров в условиях переменного сопротивления сети:

• отопительные и охлаждающие контуры зданий;
• узлы с переменным расходом, где перепад давления может изменяться;
• инженерные системы, требующие упрощенного балансирования и предсказуемого расхода на потребителе.

Рекомендации по закупке в РФ

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Для корректной комплектации, гарантийного и сервисного сопровождения рекомендуем покупать продукцию только у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Документация и инструкции

Для детального подбора и корректного ввода в эксплуатацию ознакомьтесь с материалами производителя:

• Инструкция по установке и настройке (Waterzijdig Inregelen)
• Документ 1
• Документ 2
• Документ 3
• Документ 4
• Документ 5

Что вы получаете

• клапан с PICV-функцией для стабильного расхода;
• предустановку и поддержку автоматического балансирования;
• корпус из латуни с повышенной стойкостью к обесцинкованию и седло EPDM;
• подходящие параметры по давлению/температуре для типовых инженерных задач (DN50, 16 bar, до 120 °C).
