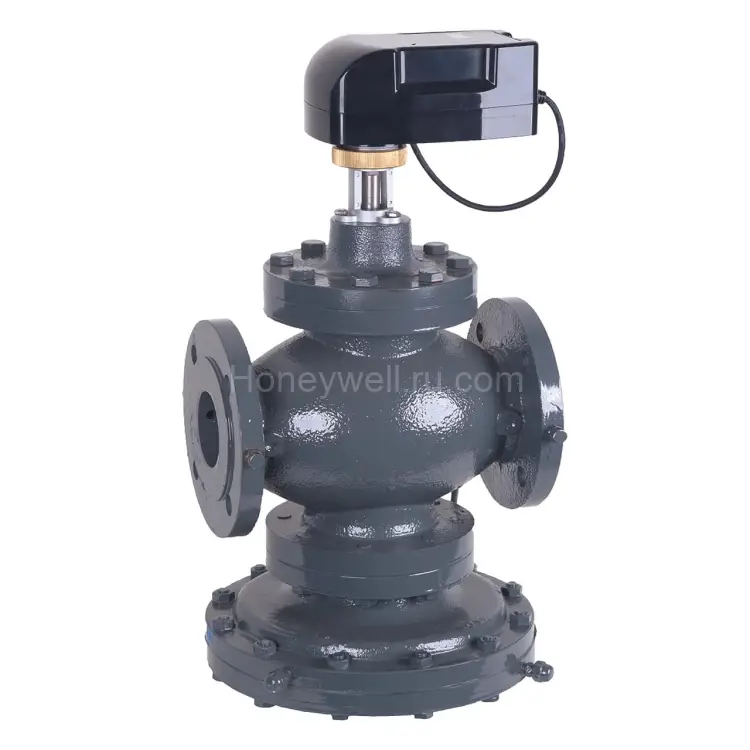

V5006TF1100 - Роторный регулирующий клапан с комплектом привода, DN100

V5006TF1100 — это роторный регулирующий клапан с приводом от Resideo (Honeywell) в исполнении DN100. Устройство относится к классу Pressure Independent Balancing and Control Valve (PICV) и обеспечивает автоматическую стабилизацию перепада давления в контуре независимо от колебаний расхода. Клапан объединяет функции балансировочного и регулирующего элемента, упрощая проектирование и наладку инженерных систем.

Модель предназначена для применения в системах с переменным и постоянным расходом. Она особенно полезна в объектах, где важно поддерживать стабильные гидравлические условия для корректной работы теплообменного оборудования и терморегулирования.

Ключевые преимущества

• Автономная гидравлическая настройка: поддержание заданных условий за счет принципа PICV, без необходимости сложных расчетов при монтаже.
• Автоматическое балансирование: обеспечивает автоматическое балансирование дифференциального давления (стабилизация перепада в диапазоне применения).
• Экономия энергии: эффективная передача энергии и минимизация ненужной работы насосного оборудования — потенциал энергосбережения за счет оптимизации гидравлики.
• Удобство ввода в эксплуатацию: предварительная настройка упрощает запуск системы и повышает повторяемость результата.
• Широкая область применения: подходит для крупных инженерных контуров, рассчитанных на надежную работу при переменных режимах.
• Надежные материалы: корпус из материала, обеспечивающего устойчивость к коррозионным воздействиям, и седло EPDM для работы с водными средами.
• Функция аварийного отключения: конструкция включает пластиковый колпачок для аварийного отключения, повышая уровень безопасности эксплуатации.

Технические характеристики

• Тип клапана: Роторный клапан с приводом (PICV)
• Контролирующая функция: Pressure Independent PICV (независимое балансирование и управление)
• Тип подключения: Фланцевое
• Место монтажа: Return (обратная линия)
• Размер: DN 100
• Рабочее давление, max: 16 bar
• Перепад давления, min: 30 kPa
• Перепад давления, max: 600 kPa
• Температура рабочей среды, min: -10 °C
• Температура рабочей среды, max: 120 °C
• Среда: Вода с содержанием гликоля до 50% (по VDI 2035)
• Поддержка автоматического балансирования: Да
• Преднастройка: Да
• Расход, min: 5500 л/ч
• Расход, max: 55000 л/ч
• Материал корпуса клапана: Чугун с добавками (Ductile cast iron)
• Материал седла клапана: EPDM

Области применения

Клапан V5006TF1100 применяется в инженерных системах, где требуется точное управление и корректная гидравлическая балансировка:

• Фанкойлы и теплообменные узлы с контролем температуры;
• Воздухораспределительные установки и системы с динамическими нагрузками;
• Системы отопления с одной трубой и контуры, работающие при переменном расходе;
• объекты, где важна стабильность перепада давления и предсказуемость работы автоматики.
