V5003FY20250896 - латунный, 350-4000 мб 238-896 л/ч, DN 25 1 дюйм

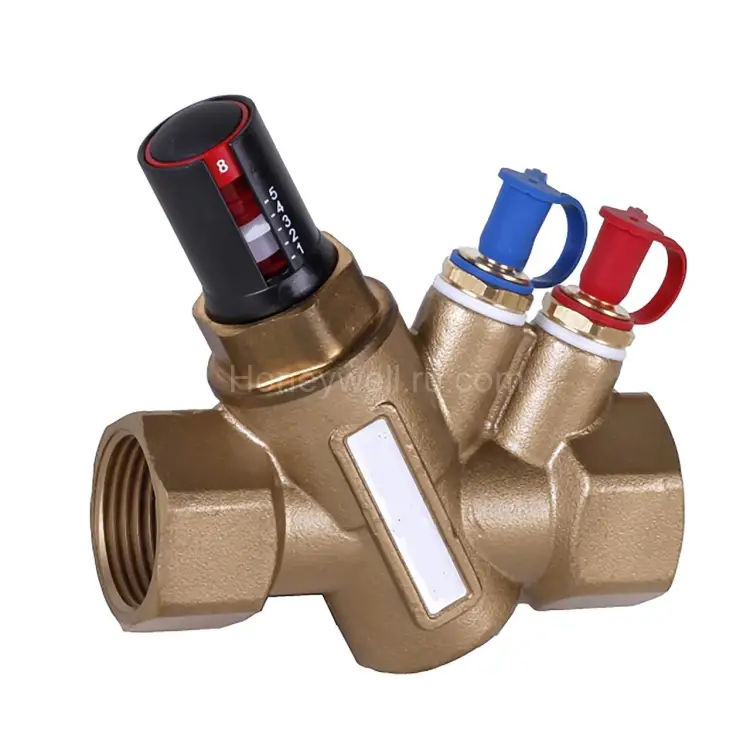

Обзор продукта Resideo (Honeywell): автоматический балансировочный клапан V5003F Kombi‑VX

Автоматический балансировочный клапан Resideo (Honeywell) V5003F Kombi‑VX предназначен для гидравлической балансировки систем отопления и охлаждения на водной основе. Ключевое преимущество решения — поддержание постоянного расхода даже при изменении перепада давления, благодаря чему система работает стабильно и предсказуемо на протяжении всего режима эксплуатации.

Модель V5003FY20250896 выполнена в компактном конструктиве с картриджным исполнением клапанного узла, благодаря чему обслуживание упрощается. Расход можно задать заранее посредством внешних уставок (pre‑setting), а значение отображается на цифровом дисплее. Клапан рассчитан на диапазон расходов 238–896 л/ч и подходит для условного прохода DN 25 (1”).

Кому и где подходит

Клапан применяется в водных инженерных контурах, обеспечивая стабильную гидравлику в узлах подачи и обратки (Mounting location: Supply, Return). Поддерживает работу с рабочей средой: вода с максимальным содержанием 50% гликоля согласно VDI 2035.

• Системы отопления и охлаждения на водной основе
• Узлы, где требуется точная балансировка по расходу
• Инженерные контуры с меняющимся гидравлическим режимом

Основные характеристики

Конструкция и исполнение модели рассчитаны на надежность при работе в реальных условиях эксплуатации. Клапан устойчив к загрязнениям, отложениям и критическим факторам среды за счет продуманной конструкции и исполнения с картриджным модулем.

• Тип клапана: автоматический балансировочный клапан (Flow Control FCV)
• Назначение: поддержание постоянного расхода при изменении давления
• Дисплей функций: цифровая индикация уставки (Digital display of presetting value)
• Внешняя настройка (pre‑setting): Да
• Автоматическая балансировка: Да
• Картриджное исполнение вставки: клапанная вставка в картриджной конструкции
• Обслуживание и промывка: вставку легко снять для промывки (flushing)
• Диагностические/измерительные возможности: порты для измерения давления расположены на той же стороне, что и уставка
• Измерительная поддержка: Да
• Материал корпуса клапана: латунь (Brass)
• Материал вставки: латунь, нержавеющая сталь (Brass, Stainless Steel)
• Форма корпуса: Y‑pattern

Технические параметры (ключевые)

• Артикул: V5003FY20250896
• Высота изделия: 110 мм (Product Height)
• Цвет/исполнение: Золотой (Gold)
• Условный проход: DN 25 (1”)
• Диапазон расходов: 238–896 л/ч (Flow Rate Min/Max)
• Максимальное рабочее давление: PN 25 (Operating Pressure Max)
• Перепад давления (min): 35 кПа (Differential Pressure Min)
• Перепад давления (max): 400 кПа (Differential Pressure Max)
• Тип присоединения: внутренняя резьба (Internal Thread)
• Материал резьб: внутренние резьбы
• Патрубки/врезки по резьбе: ISO 228

Комплектация и исполнение материалов

Клапан поставляется как корпус клапана PN25, DN15–50 с внутренней резьбой (ISO 228). Это позволяет использовать решения в широком диапазоне типоразмеров внутри систем балансировки.

Материалы и уплотнения подобраны с учетом рабочих требований и долговечности узла:

• Корпус: латунь CuZn40Pb2
• Вставка: латунь, нержавеющая сталь и пластик
• Мембрана: резиновая
• Уплотнения: EPDM o‑rings
• Клапаны проверки давления SafeConTM с пылезащитными колпачками из латуни и резины
• Материал пробки испытания давления: латунь и резина

Почему стоит выбрать V5003F Kombi‑VX

• Стабильность расхода: поддержание заданной величины при изменении давления в системе
• Точная настройка: уставка задается внешне, а значение отображается на цифровом индикаторе
• Удобство обслуживания: картридж легко извлекается для промывки (flushing)
• Надежность: конструкция рассчитана на работу с загрязнениями и отложениями
• Компактность: компактные размеры корпуса и вставки
• Меньше требований к регламенту: не требует частого обслуживания (maintenance free design)

Важно при покупке оборудования Resideo (Honeywell) в России

Чтобы приобрести оборудование Resideo (Honeywell) с официальным подтверждением поставки и гарантией, рекомендуется обращаться к официальному дилеру — ООО «Промэлектроника» (sales@prom-elec.com).

Также сообщаем кратко: оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, что позволяет планировать закупки и комплектацию объектов.

Если нужна подборка под ваш проект

Данный клапан актуален для задач балансировки по расходу в контуре DN 25 (1”) с требуемым диапазоном 238–896 л/ч. Уточнение параметров по перепаду давления и рабочей среде поможет выбрать корректную уставку и добиться требуемой гидравлики.

Краткие данные именно для этой позиции

• Модель: V5003F Kombi‑VX
• Корпус: латунь
• Присоединение: внутренняя резьба, 1”
• Расход: 238–896 л/ч
• Перепад давления: 35–400 кПа
• Условное давление: PN 25
