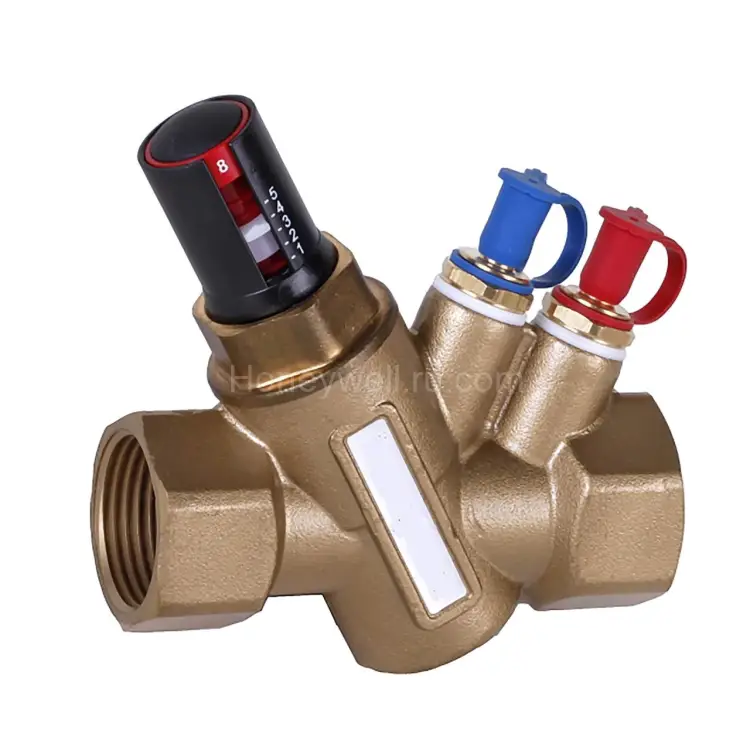

V5003FY20250615 - латунь, 350-4000 mb 138-615 л/ч, DN 25 1 дюйм

Автоматический балансировочный клапан Resideo (Honeywell) V5003F Kombi‑VX

V5003FY20250615 — это высокоэффективный автоматический балансировочный клапан Kombi‑VX от Resideo (Honeywell), разработанный для обеспечения точной настройки и поддержания постоянного расхода в системах отопления и охлаждения. Он гарантирует стабильную гидравлику и корректную работу контуров даже при значительных колебаниях перепада давления, что способствует более предсказуемому распределению тепла и холода.

Клапан относится к решениям с автоматической балансировкой (Automatic Balancing Support: Yes) и функционирует как Flow Control FCV. Установка желаемого расхода осуществляется с помощью удобной функции pre‑setting, с возможностью фиксации уставки по цифровому индикатору. Особое внимание уделено удобству обслуживания: клапанная вставка выполнена в картриджной конструкции, что позволяет легко извлекать ее для промывки или замены.

Области применения

• Системы водяного отопления и охлаждения.
• Контуры систем с переменным режимом, где требуется точная стабилизация расхода.
• Узлы регулирования как на подающем, так и на обратном трубопроводе.

Ключевые преимущества

• Стабильный расход при изменении давления: автоматическая балансировка гарантирует поддержание заданного режима.
• Простая внешняя настройка через presettings: позволяет легко установить требуемую уставку расхода.
• Цифровое отображение значения presetting: обеспечивает точный контроль над настройками.
• Картриджная вставка: легко извлекается для промывки и обслуживания.
• Быстрая замена вставки при необходимости, минимизируя время простоя системы.
• Удобное расположение портов измерения давления на той же стороне, что и блок presetting.
• Повышенная устойчивость к загрязнениям, остаткам и отложениям, а также к агрессивным средам.
• Компактная и эргономичная конструкция корпуса и клапанной вставки.
• Дизайн, не требующий частого обслуживания (Maintenance free design): рассчитан на длительную эксплуатацию с минимальным вмешательством.
• Широкий выбор версий для различных диапазонов расхода и перепада давления.

Технические характеристики

• Модель/артикул: V5003FY20250615
• Цвет: Gold (Золотистый)
• Применение: для водяных систем отопления и охлаждения.
• Монтажные места: Подача (Supply), Обратка (Return).
• Функция клапана: Регулирование расхода (Flow Control FCV).
• Поддержка автоматической балансировки: Да (Yes).
• Номинальный диаметр (DN): DN 25.
• Входной размер резьбы: 1 дюйм (1 in).
• Тип соединения: Внутренняя резьба (Internal Thread).
• Профиль корпуса: Y-образный (Y‑pattern).
• Диапазон расхода (мин): 138 л/ч.
• Диапазон расхода (макс): 615 л/ч.
• Диапазон перепада давления (мин): 35 кПа.
• Диапазон перепада давления (макс): 400 кПа.
• Максимальное рабочее давление: PN 25.
• Высота клапана: 110 мм.
• Наличие функции presetting: Да (Yes).
• Поддержка измерений: Да (Yes).
• Контролируемая среда: Вода с максимальным содержанием гликоля до 50% согласно стандарту VDI 2035.

Материалы и конструкция

Корпус клапана изготовлен из высококачественной латуни CuZn40Pb2, обеспечивающей долговечность и коррозионную стойкость. Внутренняя вставка выполнена из комбинации латуни (Brass) и нержавеющей стали (Stainless Steel). Конструкция включает элементы с резиновой мембраной и уплотнительные кольца из EPDM, что гарантирует надежность и герметичность в процессе эксплуатации. Узел испытания давления использует материалы латунь и резина, а клапаны SafeCon™ оснащены пылезащитными колпачками из латуни и резины.

Комплектация

• Корпус клапана PN25.
• Клапаны DN15–50 с внутренними резьбами стандарта ISO 228.

Рекомендации по выбору и эксплуатации

• При выборе модели ориентируйтесь на требуемый диапазон расхода (138–615 л/ч).
• Обязательно учитывайте допустимые перепады давления в системе (35–400 кПа).
• Проверьте соответствие типа монтажа: данная модель предназначена для работы как на подаче, так и на обратке.
• Убедитесь, что рабочая среда соответствует требованиям: вода и гликолевые смеси до 50% по стандарту VDI 2035.
• После завершения монтажа выполните настройку уставки расхода, используя цифровой индикатор presetting.
