V5003FY20151270 — латунь, 300–4000 м³/ч 406–1270 л/ч, DN 15, 1/2"

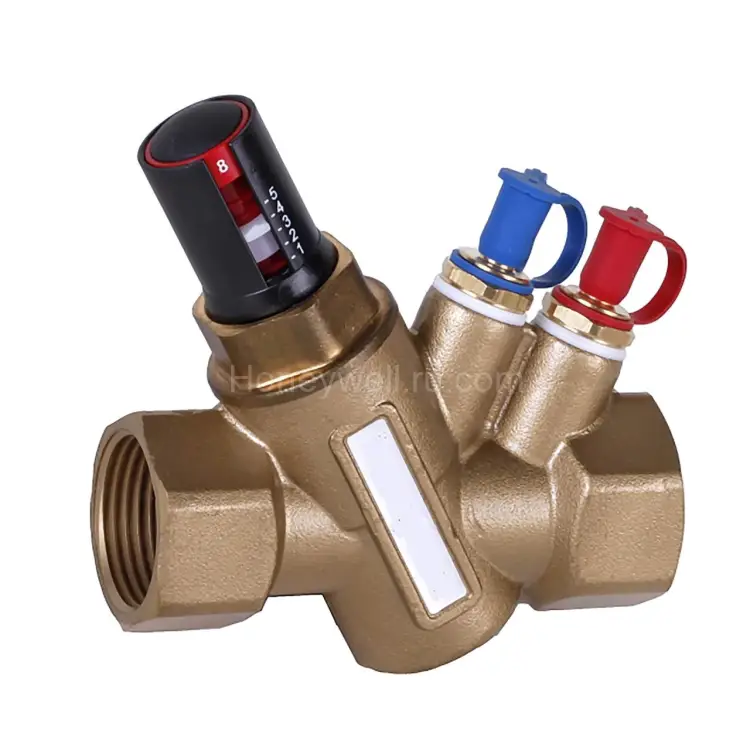

Автоматический балансировочный клапан Resideo (Honeywell) V5003F Kombi‑VX

V5003F Kombi‑VX — это автоматический балансировочный клапан, предназначенный для гидравлической балансировки систем отопления и охлаждения с водной средой. Он поддерживает постоянный заданный расход даже при колебаниях давления в системе, снижая риск перекосов по веткам и нестабильной работы оборудования.

Клапан рассчитан на применение в типовых инженерных контурах с требованиями к точности распределения теплоносителя, а также помогает упростить настройку благодаря внешней предварительной установке (pre‑setting) и цифровому отображению заданного значения.

Ключевые преимущества

• Картриджная конструкция: клапанный вкладыш в исполнении cartridge design для удобства обслуживания.
• Простое обслуживание: вкладыш легко извлекается для промывки.
• Быстрая замена: вкладыш легко обменяем.
• Порты измерения давления расположены на одной стороне с предварительной настройкой — удобно для ввода/контроля параметров.
• Устойчивость к загрязнениям: robust against dirt, residue, deposit и воздействию критической среды.
• Доступность разных версий под различные диапазоны расхода и перепада давления.
• Компактность: компактная конструкция как корпуса, так и клапанного вкладыша.
• Индикация заданного значения: клапанные вкладыши с понятным цифровым дисплеем pre‑setting.
• Безобслуживаемая конструкция (maintenance free design).

Назначение и применение

Устройство применяется для водяных систем отопления и охлаждения (application: for water-based heating and cooling systems). Рекомендуется учитывать допустимый состав теплоносителя: вода с содержанием гликоля до 50% согласно VDI 2035.

Где устанавливается

Место монтажа: подача и обратка (Mounting Location: Supply, Return). Клапан также может использоваться в задачах автоматической балансировки благодаря наличию автоматической поддержки балансировки (Automatic Balancing Support: Yes).

Технические характеристики

• Артикул: V5003FY20151270
• Тип: автоматический балансировочный клапан (Flow Control FCV)
• Модель/серия: V5003F Kombi‑VX
• Цвет: Gold (золотой)
• Размер DN: DN 15
• Присоединение: внутренняя резьба (Connection Type: Internal Thread)
• Входной размер: 1/2 in
• Паттерн корпуса: Y-pattern
• Диапазон расходов: 406–1270 л/ч (Flow Rate Min / Max)
• Высота: 110 мм (Product Height)
• Макс. рабочее давление: PN 25 (Operating Pressure Max)
• Мин. допустимый перепад давления: 35 кПа (Differential Pressure Min)
• Макс. перепад давления: 400 кПа (Differential Pressure Max)
• Предварительная настройка: Yes (Pre-setting: Yes)
• Индикация: цифровая индикация заданного значения (Display Functions)
• Порт для измерений: Yes (Measuring Support: Yes)
• Материал корпуса: латунь (Valve Body Material: Brass)
• Материал клапанного вкладыша: латунь, нержавеющая сталь (Valve Insert Material: Brass, Stainless Steel)
• Резьбовой тип: внутренняя резьба (Threads Type: Internal Thread)
• Проверочные краны на давление: латунь и резина (Pressure Test Cock Material)

Комплектация

• Корпус клапана PN25, DN15–50 с внутренней резьбой (ISO 228)

Материалы и исполнение

Корпус выполнен из латуни CuZn40Pb2. Клапанный вкладыш выполнен из латуни и нержавеющей стали; в конструкции также предусмотрены элементы из стали/пластика с резиновой мембраной и EPDM‑уплотнителями (EPDM o‑rings). Пробоотборные/проверочные элементы SafeCon^TM поставляются с пылезащитными колпачками из латуни и резины.

Как клапан помогает в эксплуатации

• Поддерживает стабильный расход при изменениях давления — меньше колебаний по потребителям.
• Упрощает ввод в эксплуатацию за счёт предварительной настройки и цифровой индикации.
• Облегчает контроль параметров
