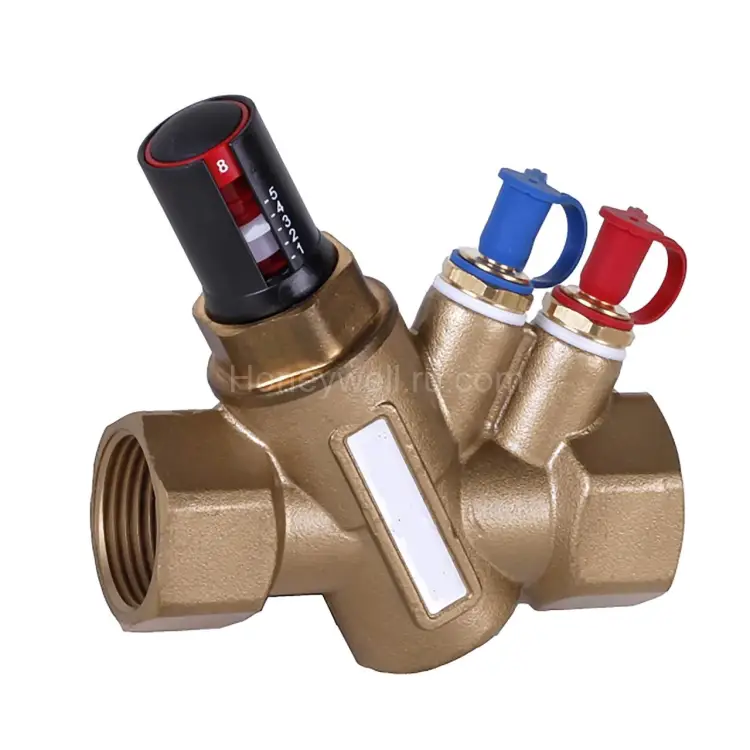

V5003FY10501610 — 200–4000 мбар, 3180–16100 л/ч, DN 50, 2 дюйма

V5003FY10501610 — Автоматический балансировочный клапан Resideo (Honeywell) для систем отопления и охлаждения

V5003FY10501610 — это высокоэффективный автоматический балансировочный клапан от Resideo (Honeywell), разработанный для обеспечения оптимальной гидравлической балансировки в системах отопления и охлаждения. Корпус клапана имеет типоразмер DN 50 (2 дюйма), что делает его универсальным решением для широкого спектра инженерных систем. Основная функция устройства — поддержание постоянного расхода в системе независимо от колебаний перепада давления, что критически важно для стабильной и эффективной работы климатического оборудования.

Настройка клапана осуществляется с помощью предустановок (pre-setting), а текущее значение расхода наглядно отображается на цифровом индикаторе, интегрированном во вставку клапана. Эта функция обеспечивает удобство и точность регулировки.

Конструкция клапана отличается компактностью и продуманностью. Картриджная технология изготовления вставки клапана значительно упрощает процесс эксплуатации: вставка легко извлекается для проведения очистки или замены, что минимизирует время простоя системы.

Ключевые преимущества V5003FY10501610:

• Автоматическое поддержание заданного расхода: клапан гарантирует стабильный поток теплоносителя даже при изменяющихся условиях давления в системе.
• Инновационная картриджная конструкция: упрощает обслуживание, промывку и замену вставки клапана.
• Встроенный цифровой дисплей: обеспечивает точное считывание и установку значения расхода.
• Удобное расположение портов для измерения давления: порты размещены на одной стороне с зоной предустановки для максимального удобства.
• Высокая устойчивость к загрязнениям: клапан спроектирован для работы в условиях наличия в системе остатков, отложений и других примесей, а также с критическими средами.
• Низкие требования к обслуживанию: конструкция "maintenance free" снижает эксплуатационные расходы.
• Широкий диапазон регулировки: доступен выбор различных диапазонов расхода и дифференциального давления, что позволяет точно подобрать клапан под конкретный проект.
• Форм-фактор Y-pattern: Y-образная конфигурация прохода обеспечивает оптимальные гидравлические характеристики.

Технические характеристики:

• Артикул: V5003FY10501610
• Высота: 171 мм
• Цвет: Золотистый (Gold)
• Назначение: для водных систем отопления и охлаждения.
• Место установки: Подающий (Supply) или обратный (Return) трубопровод.
• Функция регулирования: Автоматическая балансировка (Flow Control FCV).
• Номинальный диаметр: DN 50 (2 дюйма).
• Тип присоединения: Внутренняя резьба (Internal Thread).
• Входной размер присоединения: 2 дюйма.
• Максимальный расход: 16100 л/ч.
• Минимальный расход: 3180 л/ч.
• Минимальный перепад давления: 20 кПа.
• Максимальный перепад давления: 400 кПа.
• Максимальное рабочее давление: PN 25.
• Поддержка измерений: Да (Measuring support — Yes).
• Наличие предустановки: Да (Pre-setting — Yes).
• Контролируемая среда: Вода с содержанием гликоля до 50% (соответствует VDI 2035).

Материалы и конструкция:

• Материал корпуса клапана: Латунь (Brass).
• Материал вставки клапана: Латунь, нержавеющая сталь (Brass, Stainless Steel).
• Материалы отделки и уплотнений: Корпус выполнен из латуни CuZn40Pb2. Вставка состоит из латуни, нержавеющей стали и пластика. Резиновая мембрана и EPDM O-rings обеспечивают герметичность.
• Клапаны для проверки давления (Pressure test valves): Изготовлены из латуни и резины, оснащены пылезащитными колпачками (SafeConTM).
• Тип резьбы: Внутренняя (Threads Type: Internal Thread).

Комплектация:

• Корпус клапана PN25.
• Клапан с внутренней резьбой (ISO 228) типоразмеров DN15 – 50.

Области применения:

Клапан V5003FY10501610 идеально подходит для использования в инженерных системах, где требуется точная гидравлическая балансировка и поддержание стабильного расхода при изменяющихся рабочих условиях. Он широко применяется в системах отопления и охлаждения, работающих на водном теплоносителе с допустимым содержанием гликоля.

Покупка у официального дилера и важная информация по поставкам:

Для обеспечения корректного подбора оборудования, получения полного гарантийного обслуживания и необходимого документального сопровождения, настоятельно рекомендуется приобретать оборудование Resideo (Honeywell) у официального дилера — ООО Промэлектроника. Связаться с отделом продаж можно по электронной почте: sales@prom-elec.com.
Важно отметить, что оборудование Resideo (Honeywell) продолжает поставляться в Россию в полном объеме, что гарантирует доступность продукции для российских потребителей.

Заключение:

Если ваша система отопления или охлаждения нуждается в надежном решении для автоматической балансировки расхода с возможностью визуального контроля предустановок, то клапан V5003FY10501610 от Resideo (Honeywell) представляет собой практичный и эффективный выбор для поддержания заданного расхода в самых разнообразных условиях эксплуатации.
