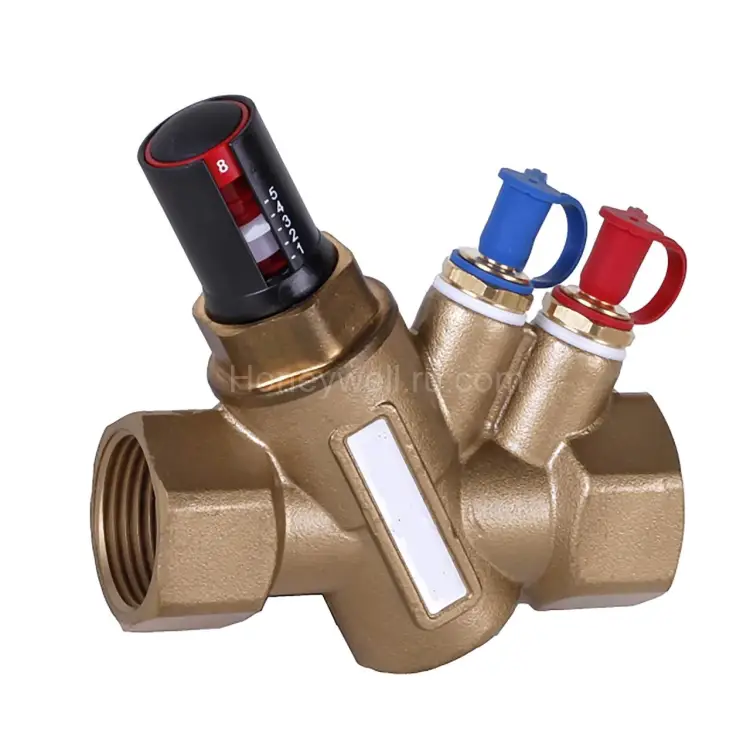

V5003FY10250825 — автоматический балансировочный клапан в латунном корпусе, 170–2100 мбар (276–825 л/ч), DN 25 (1")

V5003FY10250825 — автоматический балансировочный клапан Resideo (Honeywell)

V5003FY10250825 — это высокоэффективный автоматический балансировочный клапан от Resideo (Honeywell), разработанный для применения в современных системах отопления и охлаждения на водной основе. Этот клапан обеспечивает поддержание постоянного расхода теплоносителя, независимо от колебаний перепада давления в системе, что гарантирует стабильную и предсказуемую работу оборудования. Удобство настройки достигается за счет внешней преднастройки и наглядной цифровой индикации заданного значения расхода.

Ключевые характеристики и преимущества:

• Назначение: Идеально подходит для использования в водных системах отопления и охлаждения, обеспечивая оптимальный гидравлический режим.
• Тип работы: Автоматическое балансирование (Flow Control FCV) с функцией поддержания заданного режима, что исключает необходимость ручной регулировки при изменении условий.
• Применение: Может устанавливаться как на контуре подачи (Supply), так и на контуре обратки (Return), предоставляя гибкость при проектировании систем.
• Конструкция: Картриджная конструкция вставки клапана обеспечивает легкость обслуживания и замены.
• Обслуживание: Вставка клапана легко снимается для промывки или замены, минимизируя время простоя системы.
• Измерительные порты: Расположены на одной стороне с преднастройкой, что упрощает процесс измерения и регулировки.
• Устойчивость: Клапан обладает высокой устойчивостью к загрязнениям, отложениям и агрессивным средам, что продлевает срок его службы.
• Преднастройка: Оснащен функцией внешней преднастройки (Pre-setting = Yes) для точной настройки расхода.
• Цифровая индикация: Наличие цифрового дисплея для удобного отображения и контроля заданного значения расхода.
• Компактность: Отличается компактным дизайном корпуса и клапанной вставки, что облегчает монтаж в условиях ограниченного пространства.
• Низкие эксплуатационные расходы: Конструкция "maintenance free design" означает минимальные затраты на обслуживание в течение всего срока эксплуатации.

Технические и гидравлические параметры:

Клапан V5003FY10250825 спроектирован для обеспечения точной и стабильной балансировки систем. Диапазон его работы позволяет эффективно настраивать различные типы систем, а автоматический контроль гарантирует стабильность настроек даже при значительных изменениях давления.

• Диапазон расхода: от 276 до 825 л/ч, что обеспечивает широкий спектр применения.
• Номинальный диаметр: DN 25.
• Входной размер присоединения: 1 дюйм (1 in).
• Максимальное рабочее давление: PN 25, что соответствует высоким стандартам надежности.
• Минимальный перепад давления: 17 кПа, необходимый для корректной работы автоматического регулирования.
• Максимальный перепад давления: 200 кПа, обеспечивающий работу в широком диапазоне условий.

Материалы и конструкция:

Высокое качество и долговечность клапана V5003FY10250825 обеспечиваются использованием проверенных материалов и продуманной конструкцией.

• Материал корпуса: Высококачественная латунь (Brass), устойчивая к коррозии.
• Паттерн корпуса: Y-pattern, оптимизированный для минимизации гидравлических потерь.
• Материал клапанной вставки: Комбинация латуни (Brass) и нержавеющей стали (Stainless Steel) для максимальной износостойкости.
• Тип соединения: Внутренняя резьба (Internal Thread), стандарт ISO 228.
• Уплотнения: Резиновая диафрагма и EPDM уплотнительные кольца (o-rings) обеспечивают герметичность и долговечность.
• Элементы для испытаний давления: Встроенные элементы SafeConTM из латуни и резины (Brass and rubber).
• Защитные колпачки: Пылезащитные колпачки из латуни и резины (Brass and rubber).

Комплектация:

Стандартная комплектация включает:

• Корпус клапана PN25, DN15–50 с внутренней резьбой (ISO 228).

Области применения:

Клапан V5003FY10250825 является оптимальным решением для корректной балансировки в различных инженерных системах, где критически важны:

• Стабильность гидравлических параметров при колебаниях давления в системе.
• Точное и постоянное поддержание заданного расхода в подающих и обратных трубопроводах.
• Возможность эффективного контроля и диагностики работы системы с использованием точек измерения.

Рекомендации по монтажу и эксплуатации:

• Клапан предназначен для работы с водными средами, допускается содержание до 50% гликоля (согласно VDI 2035).
• Перед началом эксплуатации необходимо выполнить преднастройку клапана в соответствии с проектными требованиями и зафиксировать заданное значение.
• Функция измерения (Measuring Support = Yes) облегчает диагностику и настройку системы.

Важная информация о покупке и дистрибуции:

Для приобретения оригинального оборудования Resideo (Honeywell), включая автоматические балансировочные клапаны, настоятельно рекомендуется обращаться к официальному дилеру — компании ООО Промэлектроника. Связаться с отделом продаж можно по электронной почте: sales@prom-elec.com.

Хотим отметить, что продукция Resideo (Honeywell) продолжает поставляться в полном объеме в Россию, гарантируя доступность высококачественного оборудования для российских потребителей.

Краткие характеристики (сводка):

• Артикул: V5003FY10250825
• Тип: Автоматический балансировочный клапан (Flow Control FCV)
• Материал корпуса: Латунь (Brass)
• Цвет: Золотой (Color: Gold)
• Схема потока: Y-pattern
• Присоединение: Внутренняя резьба, 1"
• Размер: DN 25
• Диапазон расхода: 276–825 л/ч
• Диапазон перепада давления: 17–200 кПа
• Рабочее давление: PN 25
• Высота продукта: 110 мм
• Цифровой дисплей: Да (Display Functions)
• Устойчивость к загрязнениям: Да
• Контролируемая среда: Вода с гликолем до 50% (VDI 2035)
• Тип преднастройки: Внешняя, с цифровой индикацией
