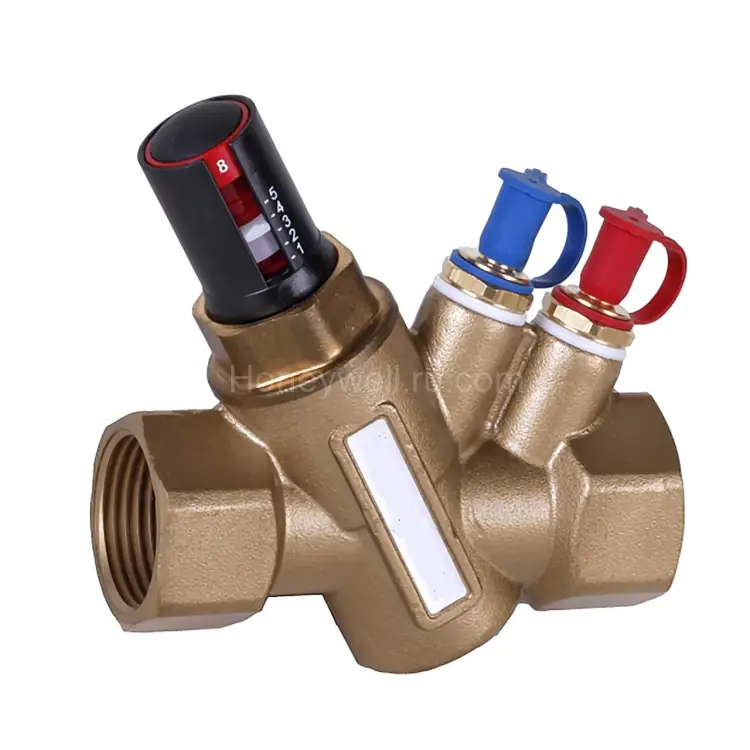

V5003FY10250412 — латунный, 170–2100 мбар, 100–412 л/ч, DN 25, 1 дюйм

V5003FY10250412 — автоматический балансировочный клапан Resideo (Honeywell) DN 25, латунь

V5003F Kombi-VX — это автоматический балансировочный клапан, предназначенный для выравнивания и гидравлической настройки систем отопления и охлаждения. Устройство поддерживает постоянный расход даже при изменении условий по давлению, благодаря чему обеспечивается стабильная работа инженерных контуров и комфорт в помещениях.

Клапан внешне настраивается (предустановка/уставка расхода), а система автоматически компенсирует изменения перепада давления, сохраняя заданный режим. Компактная конструкция, картриджное исполнение и предусмотренные измерительные точки делают клапан удобным для ввода в эксплуатацию, обслуживания и последующей диагностики.

Ключевые преимущества

• Картриджная (cartridge) конструкция вставки клапана — удобство эксплуатации и обслуживания.
• Вставка легко извлекается для промывки.
• Вставка легко поддается замене при необходимости.
• Порты измерения давления расположены на одной стороне с зоной предустановки — меньше трудозатрат при диагностике.
• Устойчивость к загрязнениям, остаткам, отложениям и работе с критическими средами.
• Предусмотрены различные версии для разных диапазонов расходов и дифференциальных давлений.
• Компактное исполнение корпуса и вставки клапана.
• Вставки с четкой цифровой индикацией значения предустановки.
• Конструкция без обслуживания (maintenance free design) — снижает эксплуатационные расходы.

Где применяется

• Для систем водяного отопления и водяного охлаждения.
• Монтаж возможен в узлы подачи (Supply) и обратной линии (Return).
• Подходит для работы с рабочей средой: вода с содержанием до 50% гликоля (по VDI 2035).

Технические характеристики (по модели V5003FY10250412)

• Тип/функция: Flow Control FCV, автоматическая балансировка.
• Условный проход (DN): DN 25.
• Диапазон расхода: от 100 до 412 л/ч.
• Максимальный рабочий перепад давления: 210 кПа.
• Минимальный перепад давления: 17 кПа.
• Максимальное рабочее давление: PN 25.
• Материал корпуса: латунь (Brass).
• Материал вставки: латунь / нержавеющая сталь (Brass, Stainless Steel).
• Соединение: внутренняя резьба (Internal Thread).
• Входной размер присоединения: 1 in.
• Исполнение по паттерну: Y-pattern.
• Предустановка (Pre-setting): Да.
• Индикация: цифровая индикация значения предустановки.
• Измерительная поддержка (Measuring Support): Да.
• Длина по высоте (Product Height): 110 мм.
• Цвет/исполнение: Gold (латунное исполнение).

Комплектация и особенности монтажа

• Включает: корпус клапана PN25, DN15–50 с внутренними резьбовыми соединениями (ISO 228).
• Резьбовой тип: внутренняя резьба.
• Материал пробки для испытаний давления: латунь и резина.
• Материал/покрытие элементов испытательных клапанов: SafeCon™ с пылезащитными колпачками из латуни и резины.

Как работает клапан в системе

После установки и настройки предустановки клапан обеспечивает контроль и стабилизацию расхода. При изменении перепада давления устройство автоматически поддерживает заданный расход, что помогает избежать перекосов по веткам системы и способствует более равномерной теплопередаче/охлаждению.
