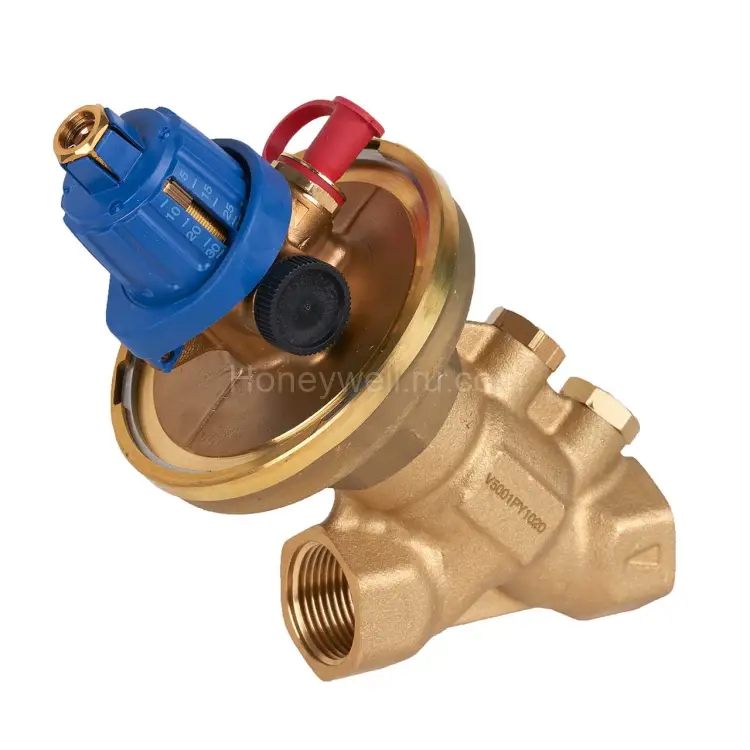

V5001PY2050 Клапан с преднастройкой для поддержания дифференциального давления 30..60 кПа, DN50

Клапан управления дифференциальным давлением Resideo (Honeywell) V5001PY2050 — это компактное решение для автоматического поддержания гидравлического баланса в инженерных системах. Устройство применяется в системах отопления и охлаждения для стабилизации перепада давления в контуре, чтобы теплообменники, потребители и насосные группы работали предсказуемо и эффективно.

Модель V5001PY2050 выполняет функцию DPCV (Клапан управления дифференциальным давлением) и предназначена для работы с жидкими теплоносителями. Благодаря преднастройке и поддержке автоматического балансирования клапан помогает избежать как недостаточного, так и избыточного расхода в отдельных ветках системы.

Ключевые характеристики:

• Артикул: V5001PY2050
• Категория применения: Комфорт / Трубопроводные клапаны / Балансировочные клапаны
• Монтажное место: обратная линия
• Номинальный диаметр DN: 50 мм
• Тип присоединения: внутренняя резьба
• Входной размер присоединения: Rp 2 дюйма
• Соответствие резьбе: внутренняя резьба по DIN EN 10226-1 (ISO 7)
• Макс. перепад давления (Δp): 60 кПа
• Коэффициент потока (Kvs, max): 30 Kvs
• Преднастройка: Да
• Поддержка автоматического балансирования: Да
• Функция управления: дифференциальное давление (DPCV)
• Расход, min: 500 л/ч
• Расход, max: 18000 л/ч
• Температура среды, min: -20 °C
• Температура среды, max: 130 °C
• Материал корпуса: латунь
• Материал вставки клапана: латунь
• Материал контрольного штуцера: латунь
• Контролируемая среда: водно-гликолевая смесь согласно VDI 2035

Принцип работы V5001PY2050

Клапан устанавливается в обратной линии. При изменении гидравлических условий (например, при работе регулирующих органов по зонам) устройство автоматически стремится поддерживать заданный уровень дифференциального давления. Это позволяет стабилизировать гидравлический режим и обеспечивает более ровную работу всей системы.

В результате снижается риск проблем, характерных для нестабильных контуров: перекосов по расходам, недогрева/перегрева, повышенного энергопотребления и излишнего шумообразования.

Преимущества для систем отопления и охлаждения

• Автоматическое балансирование дифференциального давления для стабильной работы контуров.
• Экономия энергии за счет оптимизации работы насосного оборудования и корректного распределения расхода.
• Снижение уровня шума благодаря устойчивому гидравлическому режиму.
• Высокая авторитетность клапана — эффективное управление при изменяющихся условиях.
• Удобное разделение зон с независимым давлением, когда требуется корректная работа веток системы.
• Простота монтажа и настройки благодаря преднастройке и понятной схеме применения.
• Широкий диапазон применения в проектах различной сложности.
• Легкость обслуживания и надежные материалы исполнения (латунь).

Области применения

V5001PY2050 подходит для объектов, где критична стабильность перепада давления и точность гидравлического баланса:

• многоконтурные системы отопления и охлаждения;
• центральные тепловые пункты и узлы с разветвленной схемой;
• коммерческие и административные здания;
• жилые объекты с несколькими зонами потребления;
• системы, где требуется корректная работа насосов и регулирующей арматуры без «перетеканий» и разбаланса.

Комплектация и документация

Для точного подбора и корректного ввода в эксплуатацию рекомендуем использовать документацию к серии V5001P:

• Каталог Honeywell Home Kombi TRV
• Инструкция по регулировке
• Технический паспорт V5001P
• Инструкция по эксплуатации
• Руководство по установке
• Руководство пользователя
• Техническая документация
• Испанская версия документации
• Чешская версия документации
• Французская версия документации
