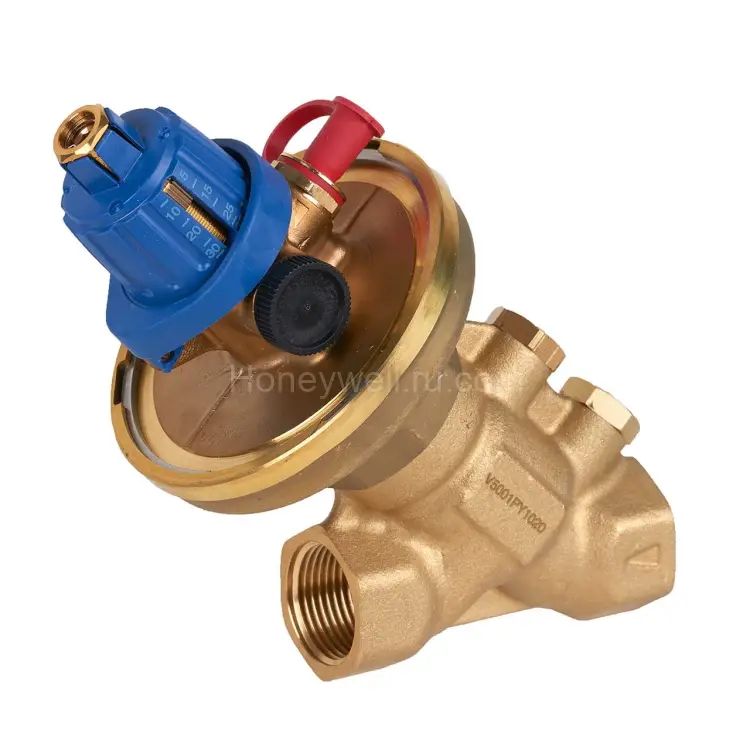

V5001PY2020 — клапан автоматического поддержания дифференциального давления DPCV, диапазон 30–60 кПа, DN20

V5001PY2020: клапан автоматического поддержания дифференциального давления (DPCV) для точного гидравлического баланса

V5001PY2020 — это клапан управления дифференциальным давлением с предустановкой, предназначенный для автоматического поддержания заданного уровня Δp (перепада давления) в гидравлических системах отопления и охлаждения. Устанавливается, как правило, на обратной линии и помогает стабилизировать подачу к потребителям при изменениях расхода, режимов насосов и условий работы системы.

Решение актуально для одно- и многоконтурных инженерных систем: жилых объектов, коммерческих зданий, а также зональных систем с независимыми режимами давления. Благодаря функционалу автоматической балансировки клапан снижает риск «перетока» и неравномерного распределения теплоносителя.

Ключевые характеристики

• Артикул/модель: V5001PY2020
• Назначение: автоматическое поддержание дифференциального давления (рекомендовано как DPCV)
• Место установки: обратная линия (Return)
• Размер DN: DN20 (20 мм)
• Диапазон предустановки: 30…60 кПа
• Макс. дифференциальное давление: 60 кПа
• Присоединение: Rp 3/4 in
• Тип присоединения: внутренние резьбы (internal threads) согласно DIN EN 10226-1 (ISO 7)
• Материал корпуса: латунь
• Материал вставки: латунь
• Управляемая среда: водно-гликолевая смесь по VDI 2035
• Температура среды: от -20 °C до 130 °C
• Расход: от 50 л/ч до 3000 л/ч
• Гидравлический коэффициент (Kvs): до 7,5 Kvs
• Испытательный кран (Pressure Test Cock): латунь

Как работает V5001PY2020 в системе

В режиме эксплуатации клапан формирует и удерживает требуемое значение перепада давления над присоединёнными потребителями. В результате система менее чувствительна к колебаниям расхода и режимам работы насосного оборудования. Это помогает добиться более стабильной работы отопительных контуров и охлаждения, а также снижает вероятность шумов и нестабильности регулирования.

• Поддержание заданного Δp при переменных нагрузках
• Стабилизация гидравлического режима в зоне потребителей
• Улучшение динамики работы системы при изменении расхода
• Снижение «перетоков» и рисков неравномерности распределения

Преимущества для инженерных систем

• Автоматическая балансировка дифференциального давления — без ручного подбора режимов на каждом участке
• Потенциал экономии энергии за счёт эффективной передачи и минимизации лишней работы насоса
• Низкий уровень шума на регулирующих элементах системы
• Высокая авторитетность клапана по сравнению с регулирующими клапанами
• Зональное разделение с независимым давлением для более управляемых сценариев эксплуатации
• Широкий диапазон применения в системах отопления и охлаждения
• Простая эксплуатация и обслуживание
• В комплекте предусмотрены изоляционные оболочки до DN50 (актуально при монтаже и теплотехнической подготовке)

Особенности и удобство подбора

Модель рассчитана на удобную интеграцию в инженерные проекты. Для ввода в эксплуатацию не требуется сложный многоэтапный метод балансировки, а решение позволяет быстрее выйти на рабочие параметры системы.

• Предустановленный режим (Pre-setting): Yes
• Поддержка визуального масштаба Δp в кПа для настройки
• Скрытая функция отключения до DN50 (для удобства обслуживания)
• Поддержка различных возможностей измерения для «проблемных» применений

Рекомендации по покупке

Оборудование Resideo (Honeywell) по-прежнему поставляется в полном объёме в Россию. Чтобы получить оригинальную продукцию и корректную документацию, рекомендуем приобретать оборудование у официального дилера — ООО Промэлектроника: sales@prom-elec.com.

Подходит для

• Отопления и охлаждения с переменными режимами
• Двухтрубных систем и контуров с переменным расходом
• Объектов с зональным управлением и независимыми сценариями по давлению
• Систем, где важны стабильность Δp и снижение риска шумов
