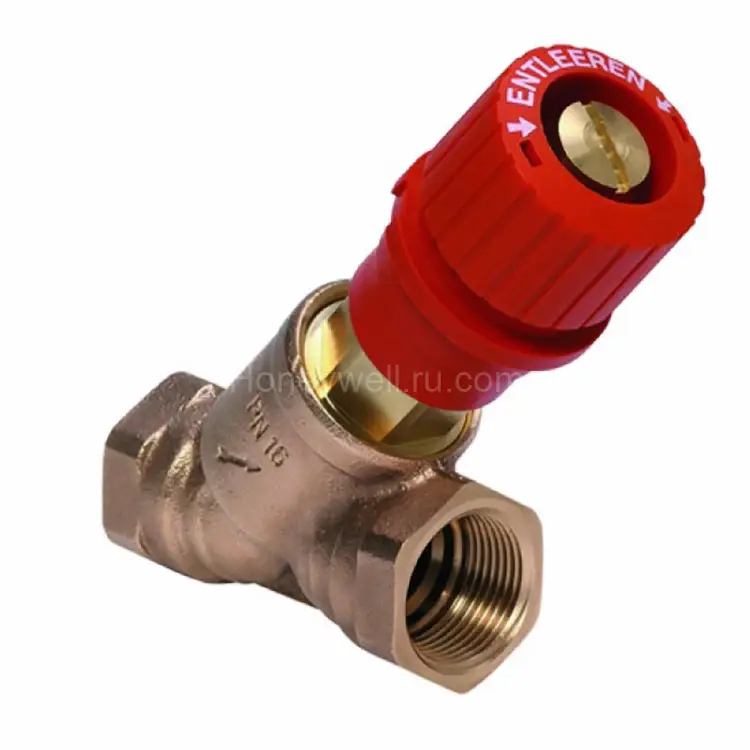

V5000Y0040 - внутренние резьбы по DIN EN 10226-1, DN40, Kvs 20

Балансировочный клапан Resideo (Honeywell) V5000Y0040 Kombi-3-plus RED — точная гидравлическая настройка DN40

Гидравлическая балансировка — ключевое требование для эффективной работы систем водяного отопления или охлаждения. Когда система не сбалансирована, возможны перекосы: радиаторы и отдельные контуры получают недостаточный или избыточный расход теплоносителя. Для корректной регулировки в соответствии с проектными требованиями и в ряде случаев нормами (например, требованиями, указанными в DIN 18380, VOB часть C) предназначены балансировочные клапаны серии Kombi-3-plus.

V5000Y0040 — это клапан с фиксированным дросселем (fixed orifice), оснащённый дополнительными функциями запор, а также поддержкой дренирования и заполнения. Благодаря инженерной конструкции клапан позволяет выполнять настройку и обслуживание инженерных систем с учётом режимов эксплуатации и требований к измерениям.

Ключевые преимущества и функциональные возможности

• Высокая точность предварительной настройки за счёт индивидуальной регулировки.
• Инсталляция всех функций через шпиндель — управление эксплуатационными режимами максимально удобно.
• Совместная работа комплекта: сочетание Kombi-3-plus RED и BLUE позволяет выполнять измерение на подающей линии и проводить предварительную настройку на обратной одновременно.
• Прочный корпус клапана из коррозионностойкой красной бронзы — рассчитан на надёжную работу в системе.
• Исполнение в типоразмерах до DN80 (в линейке), что облегчает подбор решений под конкретный проект.
• Неприхотливый в обслуживании шпиндель с двойными уплотнениями по O-ring.
• Уплотнение седла PTFE — стабильность характеристик и герметичность посадки.

Технические характеристики (по данным изделия)

• Артикул: V5000Y0040
• Назначение: балансировочный и запорно-дренажный клапан для водяных систем отопления и охлаждения
• Применение: Water-based heating and cooling systems.
• Монтажное исполнение: Supply (подача)
• Цвет: Red (красный)
• Размер: DN 40
• Kvs: 20
• Тип соединения: внутренняя резьба Internal Thread
• Тип резьбы: External Thread / Internal Thread (в зависимости от комплектации)
• Стандарт резьбы: внутренние резьбы по DIN EN 10226-1
• Входное соединение: Rp 1 1/2 in
• Функциональная поддержка:
  • Draining or Filling Support: Yes (поддержка дренирования/заполнения)
  • Measuring Support: Yes (поддержка измерений)
• Управляющая функция: Partner valve for V5010/V5032
• Диапазон температур окружающей среды: от -20 °C до 130 °C
• Состав/рабочая среда: вода с максимальным содержанием гликоля до 50 % по VDI 2035
• Корпус клапана (материал): латунь DZR (dezinification resistant), Dezincification Resistant
• Вставка клапана (материал): латунь (Brass)
• Седло клапана (материал): PTFE
• Уплотнения и мягкие элементы: EPDM (O-rings и soft seals)
• Исполнение по форме: Y-pattern
• Габариты: высота 137 мм, длина 120 мм

Почему стоит выбрать Kombi-3-plus для проекта

Серия Kombi-3-plus рассчитана на практическую задачу — обеспечить правильное распределение теплоносителя по контурам. Для инженера это означает управляемость системы, возможность корректной балансировки и проведение измерений. Для эксплуатации — более предсказуемые режимы, удобство обслуживания и надёжность узлов.

Рекомендации по подбору

При выборе балансировочного клапана учитывают тип монтажа (подача/обратка), требуемый диаметр (DN 40), расчётные значения расхода (Kvs 20) и совместимость с измерительными/партнёрскими решениями серии. Для автоматизации балансировки (после ввода системы в эксплуатацию при системном давлении) предусмотрена возможность комплектации с диафрагменным блоком V5012 Kombi-DP.

Покупка в России: официальный дилер и поставки

Оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника — по email: sales@prom-elec.com. Также важно, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Кратко о товаре

• Модель: V5000Y0040 (Kombi-3-plus RED)
• Назначение: балансировка + запор + дренирование/заполнение
• DN / Kvs: DN40 / Kvs 20
• Соединение: внутренняя резьба Rp 1 1/2 in, DIN EN 10226-1
• Материалы: DZR-латунь корпус, PTFE седло, EPDM уплотнения
