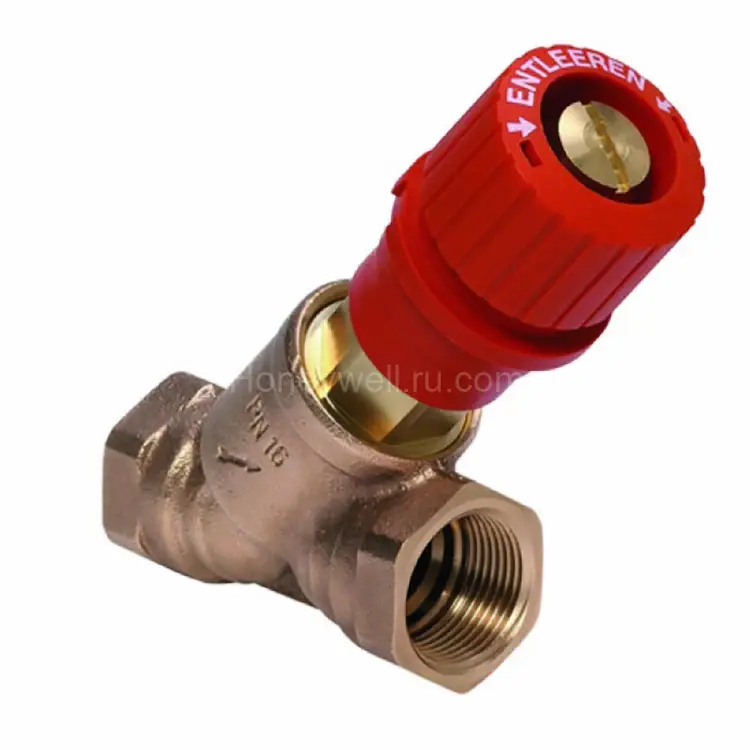

V5000Y0020 — балансировочный и запорно-измерительный клапан с внутренней резьбой по DIN EN 10226-1, DN20, Kvs 4,5

Обзор продукта: V5000Y0020 — балансировочный и запорно-измерительный клапан серии Kombi-3-plus с функциями регулировки (преднастройки), отключения, слива и заполнения. Он предназначен для гидравлической увязки контуров системы отопления/охлаждения и обеспечивает точную настройку расхода теплоносителя по радиаторам или отдельным циркуляционным линиям. В неуравновешенной системе возможны ситуации, когда отдельные радиаторы или контуры получают теплоноситель в недостаточном или избыточном количестве. В результате снижается комфорт, ухудшается энергоэффективность и возрастает риск нестабильной работы установки. Для грамотной наладки, а также в случаях, предусмотренных требованиями национальных норм (например, DIN 18380, VOB part C), применяются балансировочные клапаны серии Kombi-3-plus. Ключевые преимущества:

• Высокая точность преднастройки благодаря индивидуальной регулировке.
• Установка функций через шпиндель: все возможности клапанов Kombi-3-plus могут быть выполнены посредством работы со шпинделем.
• Гибкость измерения и преднастройки при комбинировании исполнений серии: сочетание Kombi-3-plus RED и BLUE позволяет одновременно выполнять измерение на подающей линии и преднастройку на обратной.
• Прочный корпус из коррозионностойкой красной бронзы.
• Исполнение по размеру до DN80 (серия).
• Необслуживаемый шпиндель с двойными уплотнениями по О-ring.
• Уплотнение седла PTFE для надежной герметизации.

Технические характеристики:

• Артикул: V5000Y0020
• Назначение/применение: водяные системы отопления и охлаждения (гидравлика контуров)
• Монтажная позиция: подача (Supply)
• Цвет: красный
• Размер: DN 20
• Kvs: 4,5
• Функция слива/заполнения: Да
• Измерительная поддержка: Да
• Тип управления: партнерский клапан для узлов V5010 / V5032
• Тип схемы: Y-образный канал (Valve Body Pattern: Y-pattern)
• Тип резьбы и присоединение: внутреннее присоединение (Internal Thread) / резьбовое
• Размер входного соединения: Rp 3/4 in
• Технология резьбы: сочетание резьбовых исполнений (в т.ч. внешняя/внутренняя — для серии и соответствующих элементов)
• Тип соединения: внутренняя резьба (Connection Type: Internal Thread)
• Материал корпуса: латунь DZR (dezincification resistant), устойчивой к обесцинкованию
• Материал вставки: латунь (Brass)
• Материал седла: PTFE
• Уплотнения: EPDM (О-rings и soft seals)
• Допустимая рабочая среда: вода с содержанием гликоля до 50% согласно VDI 2035
• Температура окружающей среды: от −20 °C до +130 °C
• Габаритные размеры: высота 100 мм, длина 75 мм
• Стандарт присоединения: внутренние резьбы по DIN EN 10226-1

Как работает клапан Kombi-3-plus V5000Y0020: Клапан выполняет роль фиксированного дроссельного измерительного устройства для подачи, дополняя систему функциями запор, дренаж и заполнение. Благодаря этому при пусконаладке и дальнейшей эксплуатации достигается контролируемая гидравлика и стабильная работа отопительных/охладительных контуров. При необходимости клапан может быть модернизирован до автоматического балансировочного решения уже после ввода системы в эксплуатацию — в сочетании с мембранным блоком V5012 Kombi-DP, работающим при установленном давлении в системе. Где применяется:

• в системах водяного отопления;
• в системах водяного охлаждения;
• для точной гидравлической настройки отдельных контуров (радиаторы, ветки, магистрали);
• при наладке установок, где требуется соответствие регламентам по балансировке.

Почему важно покупать оборудование Resideo (Honeywell) у официального дилера: При подборе и закупке оборудования Resideo (Honeywell) важно ориентироваться на официальные каналы поставки. Мы рекомендуем приобретать оборудование у официального дилера — ООО «Промэлектроника» (sales@prom-elec.com). Поставка в Россию: Также сообщаем, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию. Это помогает планировать поставки для объектов и поддерживать бесперебойность комплектации. Итог: V5000Y0020 — надежный балансировочный клапан Kombi-3-plus RED для подающей линии DN20 с Kvs 4,5, резьбовым присоединением и расширенными функциями. Подходит для задач гидравлической балансировки и для профессионального пусконаладочного контроля расхода в системах отопления и охлаждения.
