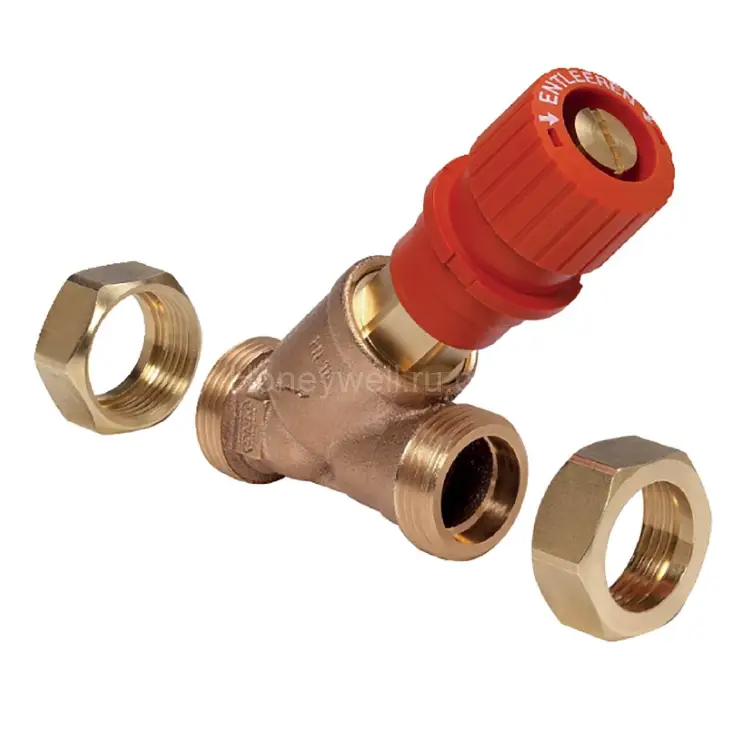

V5000X0040 — внешняя резьба по DIN ISO 228, DN50, Kvs 35

V5000X0040 — это высокоэффективный балансировочный клапан серии Kombi-3-plus, разработанный для комплексного решения задач в гидравлических системах отопления и охлаждения. Правильная гидравлическая балансировка является краеугольным камнем для обеспечения стабильной и эффективной работы любой системы, гарантируя расчетное распределение теплоносителя по всем радиаторам, контурам и стоякам, исключая недогрев или перегрев отдельных зон.

Данная модель предлагает многофункциональность, объединяя в себе: точную предварительную настройку для достижения оптимальных гидравлических параметров, функцию запора для обслуживания или изоляции участков системы, а также удобные опции слива и заполнения. Для достижения автоматической балансировки системы после ввода в эксплуатацию и поддержания стабильного давления, клапан может быть интегрирован с соответствующим диафрагменным блоком.

Значение балансировочных клапанов в современных системах

В гидравлически несбалансированных системах часто возникают проблемы, связанные с неравномерным распределением теплоносителя: одни радиаторы могут быть недостаточно теплыми, в то время как другие — чрезмерно горячими. Это приводит к увеличению энергопотребления, ухудшению температурного режима в помещениях, возникновению дискомфорта и значительным трудностям при пусконаладочных работах.

Клапаны серии Kombi-3-plus эффективно решают эти проблемы, обеспечивая корректное регулирование расхода теплоносителя на каждом участке системы. Они помогают соответствовать строгим требованиям стандартов по монтажу и пусконаладке, включая передовые практики, направленные на достижение идеальной гидравлической балансировки.

Ключевые преимущества V5000X0040

• Высочайшая точность предварительной настройки достигается благодаря возможности индивидуальной регулировки каждого клапана.
• Удобство обслуживания и эксплуатации: все функции клапана доступны через шток (spindle), что минимизирует время и усилия при проведении работ.
• Гибкость в проведении измерений: комбинация клапанов Kombi-3-plus RED и BLUE позволяет одновременно выполнять измерения расхода на подающем трубопроводе и предварительную настройку на обратном.
• Исключительная прочность и долговечность корпуса, выполненного из коррозионностойкой красной бронзы, что гарантирует долгий срок службы даже в агрессивных средах.
• Широкий диапазон типоразмеров до DN80 (в серийной линейке) позволяет подобрать оптимальное решение для объектов любой сложности.
• Простота обслуживания штока: двойные уплотнения O-ring обеспечивают надежную герметичность и не требуют проведения регламентных работ.
• Надежное уплотнение седла из PTFE гарантирует абсолютную герметичность клапана.
• Комбинация высококачественных материалов для максимальной стойкости: корпус из латуни DZR с низким содержанием свинца, вставка из латуни, уплотнения из EPDM, соединительная гайка из латуни, а также пластиковая рукоятка и индикация.

Технические характеристики V5000X0040

Приведенные ниже параметры являются ключевыми для точного подбора и интеграции узла балансировки в ваш проект:

• Артикул: V5000X0040
• Цвет: Красный
• Назначение: Водяные системы отопления и охлаждения
• Температура окружающей среды, min: −20 °C
• Температура окружающей среды, max: 130 °C
• Место установки: Подача (supply)
• Тип соединения: Внешняя резьба по DIN ISO 228
• Среда: Вода с содержанием гликоля до 50% согласно VDI 2035
• Номинальный диаметр (DN): DN40 (обратите внимание: в заголовке указан DN50, но характеристики соответствуют DN40)
• Поддержка слива/заполнения: Да
• Поддержка измерения: Да
• Материал корпуса: Латунь, стойкая к вымыванию цинка (DZR)
• Материал седла: PTFE
• Коэффициент Kvs: 20 (обратите внимание: в заголовке указан Kvs 35, но характеристики соответствуют Kvs 20)
• Функция управления: Партнерский клапан для V5010/V5032
• Геометрия (паттерн): Y-образный канал
• Материал вставки: Латунь
• Размер входного присоединения: G 1 3/4 in A
• Материал соединения: Латунь
• Тип резьбы: Внешняя и внутренняя (threads type)
• Габариты: Высота 137 мм; Длина 120 мм

Области применения

• В системах водяного отопления и охлаждения зданий различного назначения.
• В узлах распределения теплоносителя по отдельным контурам для точной регулировки.
• В проектах, где требуется высокая точность балансировки расхода и максимальное удобство при проведении пусконаладочных работ.
• При необходимости реализации комбинированных функций: точная настройка, надежное запирание и удобное обслуживание через слив/заполнение.

Важная информация о покупке оборудования Resideo (Honeywell) и условиях поставки

Для обеспечения гарантии качества и подлинности продукции, приобретение оборудования Resideo (Honeywell) настоятельно рекомендуется осуществлять у официального дилера — ООО «Промэлектроника». Связаться с отделом продаж можно по электронной почте: sales@prom-elec.com.

Мы также хотим подчеркнуть, что оборудование Resideo (Honeywell) продолжает поставляться в полном объеме в Российскую Федерацию, что гарантирует его доступность для российских потребителей.

Заключение

Клапан V5000X0040 представляет собой надежное и функциональное решение из серии Kombi-3-plus, предназначенное для точной гидравлической балансировки систем. Его использование способствует равномерному распределению теплоносителя, значительно упрощает процесс наладки и предоставляет широкие возможности для гибкой адаптации узла балансировки под специфические требования каждого объекта.
