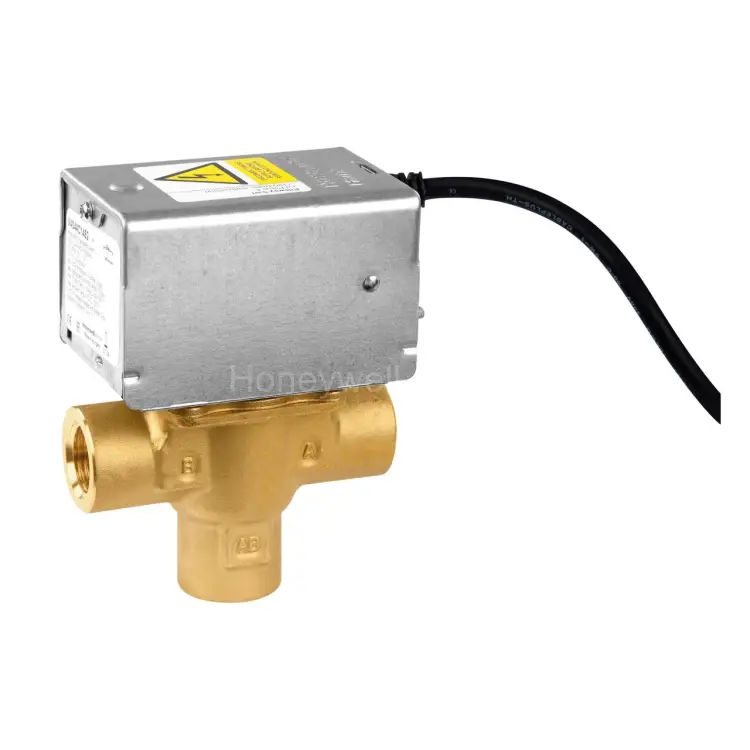

V4073A1054 трехходовой моторизованный клапан срединного положения, 3/4" (внутренняя резьба)

V4073A1054 — 3-ходовой моторизованный клапан срединного положения, 3/4" (внутренняя резьба)

V4073A1054 — это трехходовой моторизованный клапан срединного положения, предназначенный для управления потоками в системах отопления и горячего водоснабжения. Он идеально подходит для бытовых и небольших коммерческих объектов, обеспечивая точное распределение теплоносителя и поддержание комфортного микроклимата.

Применение и схемы подключения

Данный клапан широко используется в системах, где требуется согласованная работа с комнатным термостатом и термостатом бойлера. Он позволяет реализовать логику управления, известную как Sundial Y Plan, которая обеспечивает эффективную работу полностью насосных систем центрального отопления. Благодаря возможности интеграции с центром проводки Sundial Plan, монтаж и подключение становятся проще и менее подвержены ошибкам.

• Системы центрального отопления в жилых домах и малых коммерческих зданиях.
• Управление потоками в контурах радиаторов и линии горячего водоснабжения (ГВС).
• Регулирование температуры с использованием комнатных и бойлерных термостатов.
• Проектирование схем управления в логике Y Plan и смежных конфигурациях.

Ключевые преимущества V4073A1054

• Точная модуляция потока: Благодаря конструкции срединного положения (mid-position), клапан обеспечивает точное регулирование подачи теплоносителя.
• Надежная работа: Клапан стабильно функционирует в заданных диапазонах температуры и давления.
• Трехходовая конструкция: Позволяет эффективно распределять потоки в системе отопления.
• Материал шара: Шар из EPDM резины обеспечивает долговечность и устойчивость к воздействию теплоносителя.
• Безопасный режим: В случае отказа клапан автоматически переходит в закрытое положение (fail-safe), предотвращая нежелательный поток.
• Возможность замены мотора: Конструкция предусматривает простую замену мотора (артикул мотора: 40002737-003), что упрощает обслуживание и ремонт.

Технические характеристики

• Совместимость: HVAC
• Тип клапана: Трехходовой, срединного положения (3 port mid position motorised valve)
• Тип соединения: Внутренняя резьба 3/4"
• Материал шара клапана: EPDM Резина
• Максимальная температура среды: 88 °C
• Минимальная температура среды: 5 °C
• Максимальное рабочее давление: 8.6 бар
• Максимальное дифференциальное давление для закрытия: 0.69 бар
• Максимальная рабочая температура окружающей среды: 52 °C
• Минимальная рабочая температура окружающей среды: 5 °C
• Минимальная температура при транспортировке и хранении: 5 °C
• Тип безопасной работы: Клапан закрыт (Valve closed)

Рекомендации по установке и эксплуатации

• Выбирайте V4073A1054 в соответствии с вашей схемой отопления и требуемой логикой регулирования.
• Для оптимальной работы рекомендуется использовать клапан в паре с комнатным термостатом и термостатом бойлера.
• При проектировании системы учитывайте допустимые рабочие параметры: температуру, давление и требования к закрытию клапана.
• Монтаж должен производиться в строгом соответствии с проектной документацией и требованиями к подключению.

Важная информация о покупке оборудования Resideo (Honeywell)

Приобретая оборудование Resideo (Honeywell), настоятельно рекомендуем обращаться к официальному дилеру — ООО Промэлектроника. Вы можете связаться с нами по электронной почте: sales@prom-elec.com. ООО Промэлектроника гарантирует подлинность и качество поставляемой продукции, а также предоставляет квалифицированную поддержку. Сообщаем, что оборудование Resideo (Honeywell) продолжает поставляться в Россию в полном ассортименте.

Заключение

Моторизованный клапан V4073A1054 — это надежное и эффективное решение для систем отопления, требующих точного управления потоками и безопасной работы. Его трехходовая конструкция и поддержка логики Sundial Y Plan делают его универсальным компонентом для создания современных систем климат-контроля.
