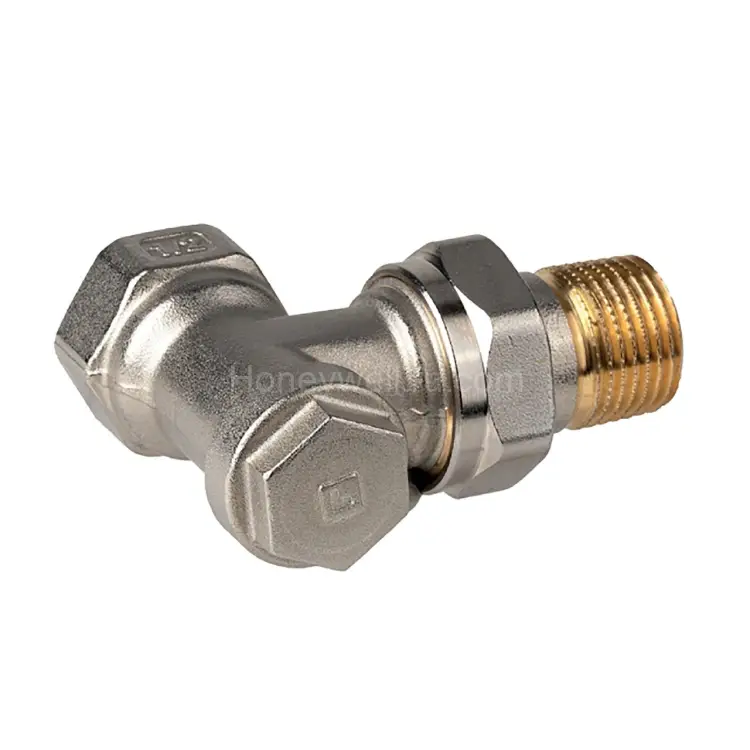

V2420E0015 Verafix-E преднастраиваемый дренируемый запорный угловой клапан (lockshield), 1/2 in присоединительные хвостовики

Resideo (Honeywell) V2420E0015 Verafix-E — это преднастраиваемый запорно-регулирующий угловой радиаторный клапан с возможностью дренирования/заполнения при помощи одного устройства. Модель предназначена для обратного подключения радиаторов или теплообменников и обеспечивает удобную наладку гидравлического режима системы за счет предварительной установки по ограничению хода.

Клапан применяется в системах водяного отопления и совместим с различными сценариями эксплуатации, включая типовые двухтрубные контуры, а также ряд специальных решений для однотрубных систем.

Где используется

• Типовые двухтрубные системы отопления
• Специальные применения в однотрубных системах отопления
• Обратное подключение радиаторов и теплообменников
• Возможность применения как элемент запорного и регулирующего узла по месту установки

Ключевые преимущества Verafix-E

• Преднастройка (Pre-setting): выполняется посредством ограничения хода
• Запорная функция для отключения отдельного радиатора
• Дренирование/заполнение — поддерживается в конструкции клапана
• Работа по потоку в двух направлениях: опциональное направление движения среды, расчетные характеристики применимы для обоих направлений
• Встроенная герметизация: уплотнение поршня снаружи по технологии O-ring
• Соответствие габаритам: размеры корпуса по стандарту DIN 3842
• Удобные подключения к трубам DN10–DN20

Совместимость по среде и условиям

• Управляемая среда: вода или водно-гликолевая смесь (в соответствии с VDI 2035)
• Температура среды (мин.): до -10 °C
• Температура среды (макс.): до 130 °C
• Подходит для горячей воды и отопления низкого давления паром
• Также рассматривается для задач охлаждения холодной водой

Технические параметры (данные по модели)

• Артикул: V2420E0015
• Тип: радиаторный запорный/регулирующий клапан (lockshield) углового исполнения
• Монтажная позиция: Return (обратная линия)
• Исполнение по присоединению: внутренняя резьба
• Присоединительный размер: 1/2 in
• DN: DN 15
• Kvs: 1,7
• Гидравлический характер: угловой клапан по шаблону Angle to DIN
• Поддержка дренирования/заполнения: Да
• Опция измерения: Нет
• Штатное наличие запорной функции: Да
• Материал корпуса: никелированная латунь (Nickel-plated Brass)
• Габариты: высота 23 мм, длина 58 мм
• Применение: для водяных систем отопления

Материалы и конструкция

Узел рассчитан на надежную работу в тепловых контурах. В составе клапана и уплотнений используются:

• Корпус клапана, патрубок (tailpiece), гайка, вставка/картридж — латунь с соответствующей обработкой
• Плунжер и крышка для fail-safe уплотнения — латунь
• Вторичное уплотнительное кольцо — PTFE
• O-ring плунжера и уплотнения радиаторного хвостовика — EPDM 70

Важно при монтаже

• Клапан рассчитан на использование для обратного подключения. Для установки на подающей линии функция дренирования/заполнения не поддерживается.
• Для реализации полного сценария дренирования/заполнения при необходимости используются соответствующие дренажные адаптеры (аксессуары).
• При выборе убедитесь, что резьбовое присоединение и тип труб соответствуют 1/2 in и диапазону подключения DN10–20.

Как сделать систему управляемой

Verafix-E помогает поддерживать управляемость и обслуживание радиаторов:

• предварительная настройка позволяет ограничить ход и упростить балансировку
• запорная функция дает возможность локально отключать радиатор
• дренирование/заполнение облегчает операции по обслуживанию и промывке
