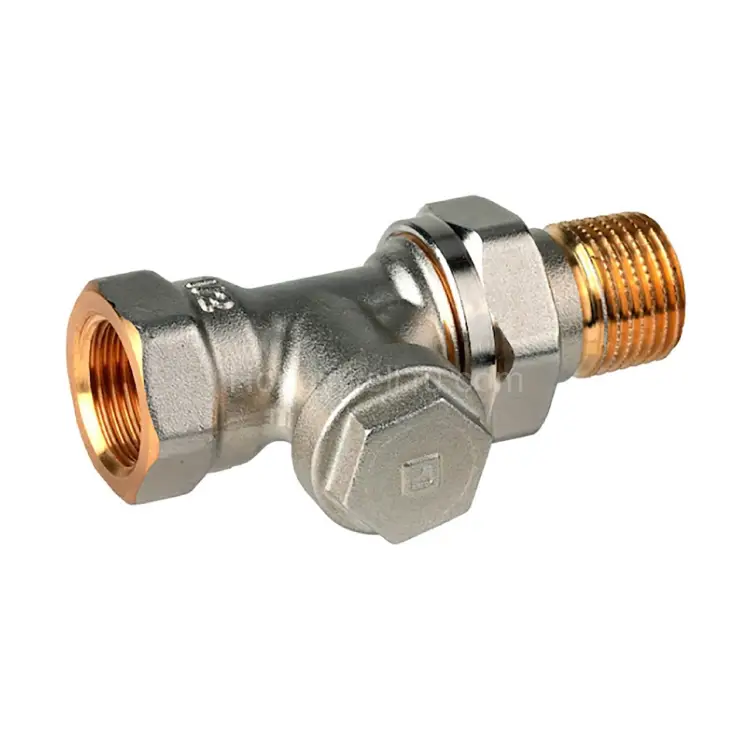

V2420D0015 Verafix-E запорный предустанавливаемый lockshield, слив/дренаж, прямой, 1/2", внутренняя резьба

Запорный/регулировочный термостатический элемент для радиаторов Verafix-E V2420D0015

Verafix-E V2420D0015 — это предустанавливаемый (pre-setting) запорный вентиль-«клапан-ограничитель» радиатора (lockshield), предназначенный для подключения на обратной линии радиаторов или теплообменников. Данный узел обеспечивает перекрытие и гидравлическую балансировку отдельных приборов отопления, а также возможность слива/заполнения радиатора при проведении обслуживания, что достигается при использовании соответствующего дренажного адаптера.

Области применения

Оборудование Verafix-E V2420D0015 разработано для эффективной работы в различных климатических и инженерных системах:

• Водяные системы отопления (hot water): Обеспечивает надежное регулирование и перекрытие теплоносителя.
• Системы низконапорного пара (low pressure steam heating): Применяется там, где требуется контроль над паровым отоплением.
• Системы охлаждения холодной водой: Может использоваться в системах кондиционирования для регулирования потока охлажденной воды.
• Двухтрубные системы отопления: Идеально подходит для точной балансировки и управления отдельными радиаторами в двухтрубных системах.
• Однотрубные системы отопления: Возможно применение в однотрубных системах при наличии специальных требований к гидравлической балансировке.

Ключевые преимущества Verafix-E V2420D0015

• Предустановка (Pre-setting): Позволяет установить требуемую пропускную способность за один цикл, что упрощает монтаж и настройку.
• Ограничение хода: Механизм ограничения хода обеспечивает стабильность предустановленных значений и предотвращает случайные изменения.
• Запорная функция: Обеспечивает полное перекрытие радиатора, что необходимо для проведения ремонтных работ или обслуживания.
• Поддержка слива/заполнения: При использовании специального дренажного адаптера, клапан позволяет сливать и заполнять систему через один и тот же узел, что значительно упрощает обслуживание.
• Двунаправленный поток: Производительность и функциональность клапана сохраняются независимо от направления потока теплоносителя.
• Внешнее уплотнение поршня по O-ring: Обеспечивает надежную и долговечную герметизацию штока клапана, предотвращая утечки.
• Соответствие стандарту DIN 3842: Габариты корпуса соответствуют стандарту DIN 3842, что гарантирует совместимость с существующими системами и компонентами.
• Подключение к трубам: Совместим с трубами диаметром от DN10 до DN20, что обеспечивает гибкость при монтаже.

Особенности монтажа и назначения

Модель Verafix-E V2420D0015 предназначена для установки на обратной линии радиатора (Mounting Location: Return). Важно отметить, что установка на подающей линии также возможна, однако в таком случае функция слива/заполнения через клапан не будет поддерживаться.

Гидравлические характеристики и рабочие параметры

• Номинальный размер (DN Size): DN 15
• Пропускная способность (Kvs Value): 1,25 м³/ч. Это значение определяет максимальный расход теплоносителя через клапан при перепаде давления в 1 бар.
• Поддержка слива/заполнения (Draining or Filling Support): Да. Клапан может быть использован для слива или заполнения системы при наличии соответствующего адаптера.
• Поддержка измерений (Measuring Support): Нет. Данная модель не предназначена для проведения гидравлических измерений.
• Рабочая среда (Controlled Media): Вода или водо-гликолевая смесь, соответствующая требованиям стандарта VDI 2035. Этот стандарт регламентирует требования к качеству теплоносителя для предотвращения коррозии и образования отложений.

Температурные условия эксплуатации

• Минимальная температура среды (Media Temperature (Min)): 2 °C. Клапан рассчитан на работу при низких температурах, но выше точки замерзания.
• Максимальная температура среды (Media Temperature (Max)): 130 °C. Клапан способен выдерживать высокие температуры, характерные для систем отопления.

Тип подключения и присоединительные размеры

• Тип резьбы (Connection Type): Внутренняя резьба (Internal Thread). Обеспечивает надежное соединение с наружной резьбой трубопровода или фитинга.
• Размер присоединения (Connection Size): 1/2 дюйма. Стандартный размер для подключения к радиаторам и трубопроводам.
• Конструкция корпуса (Valve Body Pattern): Прямой, соответствует стандарту DIN (Straight to DIN).

Материалы и конструктивное исполнение

Для обеспечения надежности, долговечности и коррозионной стойкости в конструкции Verafix-E V2420D0015 применены высококачественные материалы:

• Корпус, хвостовик, гайка, вставка-картридж, плунжер и колпачок: Изготовлены из латуни с никелированным покрытием. Никелирование повышает износостойкость и защищает от коррозии, обеспечивая долгий срок службы.
• Вторичное уплотнительное кольцо (O-ring): Изготовлено из PTFE (политетрафторэтилена), известного своей химической стойкостью и низким коэффициентом трения.
• Уплотнения плунжера и уплотнительные кольца хвостовика радиатора: Используется EPDM 70 (этилен-пропилен-диеновый каучук) с твердостью 70 по Шору А. Этот материал обладает отличной стойкостью к высоким температурам и воде, обеспечивая герметичность.

Что вы получаете, приобретая Verafix-E V2420D0015

Установка запорного вентиля Verafix-E V2420D0015 позволяет эффективно решать задачи по управлению теплоотдачей каждого отдельного радиатора в системе отопления. Обеспечивается точная гидравлическая балансировка, что способствует равномерному прогреву всех помещений и оптимизации работы системы в целом. Возможность обслуживания радиатора с функцией дренажа/заполнения (при наличии дренажного адаптера) делает эксплуатацию системы более удобной и экономичной.
