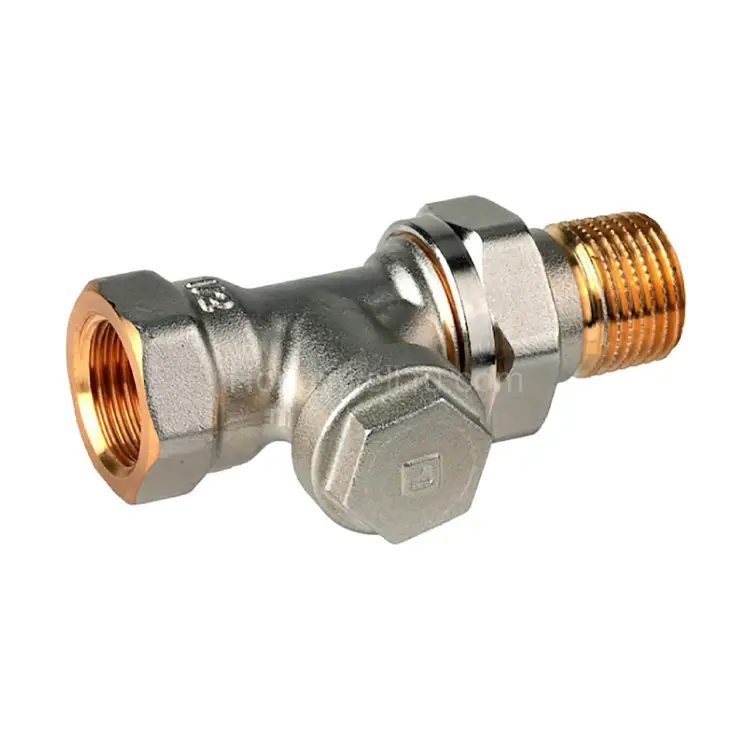

V2420D0010 - запорный радиаторный клапан с внутренней резьбой, латунные хвостовики «металл-металл», 3/8", Kvs 1,25

Verafix-E V2420D0010 — запорный и регулирующий радиаторный клапан с возможностью дренажа

V2420D0010 — это преднастраиваемый (presettable) запорный клапан радиатора типа lockshield, предназначенный для обратного подключения радиаторов или теплообменников. Клапан используется для отключения и первичной балансировки по расходу, а также поддерживает дренирование/заливку с помощью дренажного адаптера (входит в аксессуары).

Устройство рассчитано на эксплуатацию в системах водяного отопления, включая горячую воду, а также на низкодавленый пар и системы охлаждения холодной водой. Тем самым клапан подходит как для типовых решений, так и для специальных применений.

Где применяется

• В двухтрубных системах отопления — для индивидуального регулирования и отключения радиаторов.
• В однотрубных системах (специальные применения) — для обеспечения требуемого гидравлического режима.

Преимущества V2420D0010

• Преднастройка, отключение и дренирование/заливка выполняются с помощью одного клапана (в сочетании с адаптером).
• Преднастройка по ограничению хода — удобно задать требуемые параметры до ввода в эксплуатацию.
• Дополнительная возможность изменения направления потока: рабочие значения актуальны для обоих направлений.
• Поршень с внешним уплотнением O-ring — надежность работы в течение длительного ресурса.
• Габариты корпуса по DIN 3842 — совместимость с распространенными решениями радиаторной арматуры.
• Подключение к трубам DN10–DN20 — расширенная применимость.

Подробные технические характеристики

• Артикул: V2420D0010
• Высота изделия: 30 мм
• Длина изделия: 75 мм
• Назначение/применение: для водных систем отопления
• Место установки: обратная линия (Return)
• Тип присоединения: внутренняя резьба
• Присоединительный размер: 3/8 in
• Номинальный диаметр (DN): DN 10
• Kvs: 1,25
• Запорная функция: да
• Наличие преднастройки: да
• Поддержка измерений: нет
• Поддержка дренажа/заливки: да
• Шаблон корпуса: прямой (Straight) по DIN
• Температура теплоносителя: от -10 °C до +130 °C
• Контролируемая среда: вода или водно-гликолевая смесь по VDI 2035
• Материал корпуса: никелированная латунь (Nickel-plated Brass)
• Материалы (конструктивные элементы): корпус клапана, патрубок/хвостовик, гайка, вставка/картридж, поршень и крышка для Fail-safe герметизации — из латуни; вторичное уплотнительное кольцо — PTFE; уплотнения O-ring поршня и уплотнения радиаторного хвостовика — EPDM 70.

Как работает и чем полезен преднастроечный режим

Для корректной работы радиаторной системы важно обеспечить правильный расход теплоносителя. Преднастройка по ограничению хода позволяет заранее задать степень открытия клапана, тем самым снижая вероятность гидравлического дисбаланса. В дальнейшем клапан выполняет функции отключения и оперативного обслуживания с поддержкой дренажа/заливки при применении соответствующего адаптера.

Материалы и надежность уплотнений

Герметичность обеспечивается комбинацией уплотнительных решений: внешнее O-ring уплотнение поршня, вторичное уплотнение из PTFE и эластичные уплотнения из EPDM 70. Такое решение помогает сохранять стабильные характеристики в типовых условиях эксплуатации.

Кому будет полезна покупка этого клапана

• Проектировщикам и монтажным организациям, выполняющим наладку и балансировку радиаторных систем.
• Сервисным компаниям, которым важно иметь возможность дренирования/заливки радиатора в процессе работ.
• Техническим специалистам, которым нужна арматура с преднастройкой и понятным соответствием стандартным размерам.

Важно при покупке оборудования Resideo (Honeywell)

Приобретать оборудование Resideo (Honeywell) рекомендуется у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы получить корректное сопровождение поставки и оригинальные компоненты.

Также отмечаем, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.
