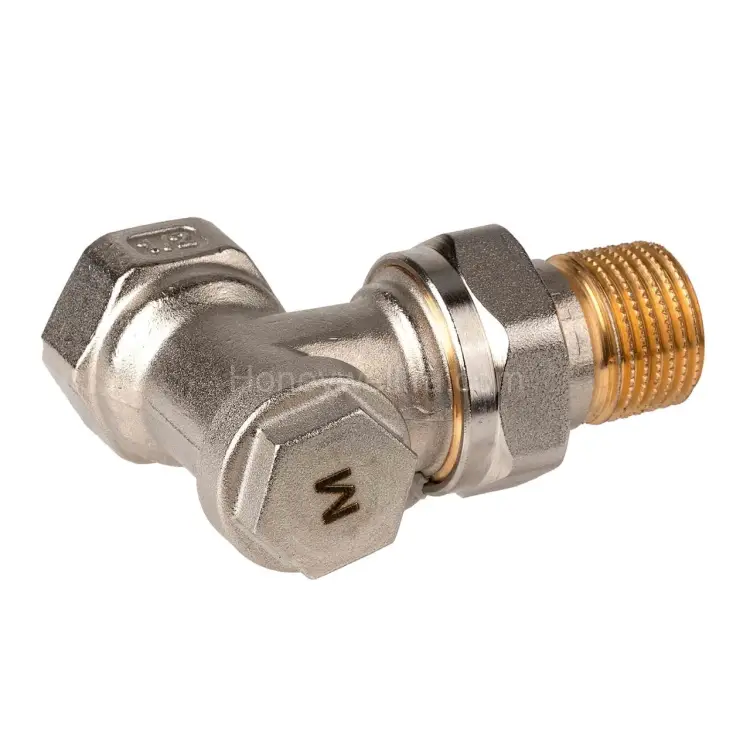

V2410E0015 Verafix-MES-II запорный клапан-ограничитель lockshield с измерительной функцией, угловой, 1/2 дюйма

V2410E0015 Verafix-MES-II — угловой запорный клапан-ограничитель с измерительной функцией

Verafix-MES-II (V2410E0015) — это радиаторный клапан lockshield с возможностью измерения и отключения, предназначенный для индивидуальных радиаторов в двухтрубных системах водяного отопления. Клапан позволяет выполнять измерение, слив и заполнение через один и тот же элемент арматуры.

Модель рассчитана на применение в системах водяного отопления и может использоваться также в системах холодного водоснабжения/охлаждения (в пределах заданных параметров по температуре и среде).

Для чего нужен клапан Verafix-MES-II

• Измерение параметров работы радиатора для точной настройки системы.
• Запор (отсечка) радиатора при обслуживании или регулировке.
• Слив и заполнение радиатора через клапан.
• Удобство настройки расходов совместно с радиаторными телами термостатических элементов (в сочетании с подходящими корпусами TRV).

Совместимость и установка в системе

Клапан предназначен для водных систем: водяное отопление и водяное охлаждение. Монтаж выполняется в заданной точке системы — в обратной линии (Mounting Location: Return), в зависимости от схемы.

• Тип монтажа / расположение: обратная линия (Return)
• Подключение: внутренняя резьба (Internal Thread)
• Диаметр подключения: 1/2 in
• Номинальный размер DN: DN15 (DN Size: 15 mm)
• Подключение к трубам: DN10 – DN20

Ключевые преимущества

• Измерение и наладка одновременно — поддержка метода измерения в процессе регулировки.
• Измерение, отключение и слив/заполнение выполняются с помощью одного клапана.
• Опциональная направленность потока: рабочие значения применяются в обоих направлениях.
• Уплотнение поршня с внешним O-ring — для надежной герметизации.
• Компактные габариты и исполнение по стандарту: размеры корпуса по DIN 3842.
• Легкая идентификация: защитный колпачок с лазерной маркировкой буквой M.

Технические характеристики

• Высота продукта: 25 мм (Product Height: 25 mm)
• Длина продукта: 58 мм (Product Length: 58 mm)
• Материал корпуса: никелированная латунь (Valve Body Material: Nickel-plated Brass)
• Kvs: 1 (Kvs Value: 1)
• Запорно-отключающая функция: Да (Shut-off Facility: Yes)
• Поддержка слива/заполнения: Да (Draining or Filling Support: Yes)
• Поддержка измерений: Да (Measuring Support: Yes)
• Преднастройка: Нет (Pre-setting: No)
• Тип присоединения к DIN: угловое исполнение (Valve Body Pattern: Angle to DIN)
• Температуры среды: от 2 °C до 130 °C (Media Temperature (Min): 2 °C, Media Temperature (Max): 130 °C)
• Контролируемая среда: вода и водяная смесь по VDI 2035 (Controlled Media: Water, Water mixture according to VDI 2035)
• Применение: Для систем водяного отопления (Application: For water-based heating systems.)

Материалы и исполнение

Для надежности и долговечности клапан выполнен из материалов, рассчитанных на работу в системах тепло- и водоснабжения:

• Корпус клапана — никелированная кованая латунь
• Вставка клапана — латунь с уплотнениями EPDM
• Хвостовик, защитный колпачок и соединительная гайка — никелированная латунь

Как выбрать и применять в системе

Перед монтажом убедитесь, что:

• размер подключения соответствует вашей схеме (1/2 in и DN15);
• клапан монтируется в нужной линии (указано для обратной линии);
• температурные и эксплуатационные параметры системы находятся в допустимом диапазоне (от 2 °C до 130 °C);
• требуется измерительная функция для балансировки и обслуживания радиатора.
