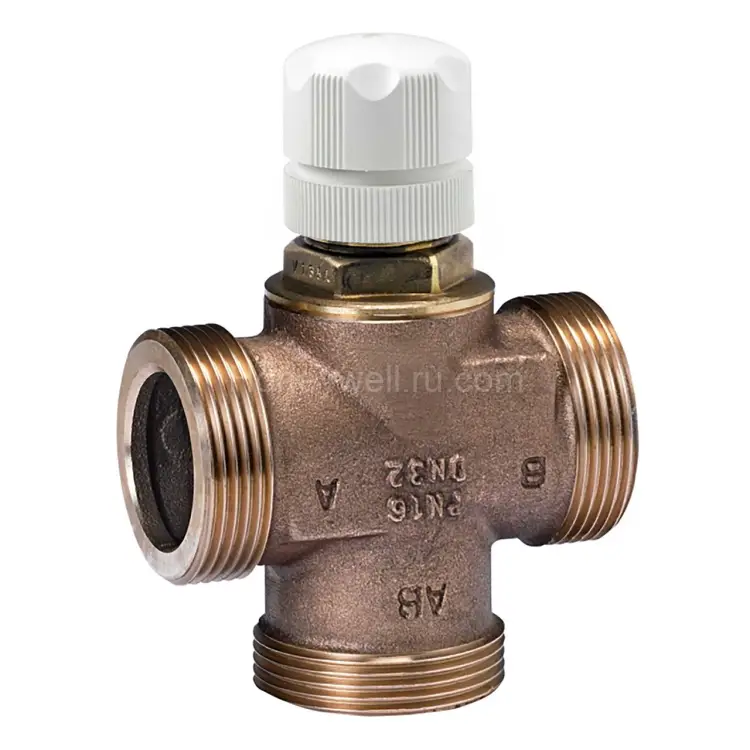

V135-11/4C Трёхходовой распределительный клапан с присоединением R1 1/4" (5 Kvs)

V135-11/4C — трёхходовой распределительный (diverting) клапан Resideo (Honeywell) для гидравлических систем отопления

V135-11/4C Three way diverting valve, R1 1/4 in, 5 Kvs — это трёхходовой клапан от Resideo (Honeywell), который применяется в водяных системах отопления для задач смешения или распределения потока. Клапан управляет температурой контура в гидравлических схемах, где требуется точный контроль теплопередачи — в первую очередь в лучистых (радиантных) системах, включая тёплый пол.

Конструкция V135 построена вокруг сбалансированного клапанного вкладыша и рассчитана на работу в условиях повышенного сопротивления при дифференциальном давлении. При этом ход клапана небольшой, а параметр Kvs обеспечивает эффективное регулирование расхода. Отдельно отмечается практичная компоновка: крышка маховика поставляется на клапане, а уплотнение верхнего штока можно заменить при наличии давления в системе.

Где используется

Серия V135 — это трёхходовой клапан смешивания или распределения для систем горячего водяного отопления. Обычно он подбирается совместно с термостатами T100R или T100RS для приложений контроля горячей воды — например, для температурного управления подачей в контур тёплого пола.

• Контроль температуры в системах лучистого отопления.
• Распределение/переключение потоков в гидравлической схеме.
• Управление контуром горячей воды на основании сигналов термостата.
• Задачи отопления, где требуется надёжная работа при PN16.

Ключевые преимущества V135-11/4C

• Сбалансированный клапанный вкладыш — высокая устойчивость к дифференциальному давлению.
• Небольшой ход с высоким Kvs — удобное и эффективное регулирование.
• Корпус из красной бронзы — прочный материал для инженерных систем.
• Крышка маховика (handwheel cap) входит в поставку и помогает выполнять ручные операции при необходимости.
• Верхнее уплотнение шпинделя заменяемо — сервисное обслуживание возможно при давлении в системе.

Тип клапана и гидравлическая характеристика

Клапан работает как 3-way diverting и как 3-way mixing. Пропускные направления определяются характеристикой потока:

• AB → A или B → AB
• A или B → AB

Технические характеристики (основные)

• Модель: V135-11/4C
• Артикул: V135-11/4C
• DN: DN 32
• Тип соединения: наружная резьба (External Thread)
• Размер присоединения: R1 1/4 in
• Номинальное давление: PN 16
• Макс. рабочее давление: 16 bar
• Kvs: 5
• Ход (макс.): 2 mm
• Температура среды, мин: -10 °C
• Температура среды, макс: 120 °C
• Управляемая среда: вода или вода-гликоль согласно VDI 2035
• Габариты: высота 82 мм, длина 180 мм

Комплектность

Клапан поставляется с элементами, необходимыми для монтажа и работы в системе:

• Valve housing PN16 — корпус клапана с внутренней или наружной резьбой
• Control insert — вставка управления
• Handwheel cap — крышка маховика
• Union-nuts — соединительные гайки
• Threaded tailpieces и seals — резьбовые хвостовики и уплотнения (для C type)

Установка и эксплуатация

V135-11/4C предназначен для использования в гидравлических схемах, где требуется корректная работа трёхходового узла смешения/распределения. При подборе учитывайте параметры системы: давление PN16, диапазон температур, а также характеристику потока в вашей схеме. Для управления клапаном используйте совместимые решения Resideo (Honeywell), в том числе термостаты серии T100R / T100RS.

Важно при покупке оборудования Resideo (Honeywell)

Чтобы оборудование Resideo (Honeywell) было закуплено с гарантией качества и корректным сопровождением, покупать его следует у официального дилера — ООО Промэлектроника. Контакт: sales@prom-elec.com.

Поставка в Россию

Также отметим, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, поэтому можно планировать поставки для объектов без потери плановых сроков.

Коротко о главном

V135-11/4C — это надёжный трёхходовой клапан Resideo (Honeywell) для задач mixing / diverting. DN32, PN16, Kvs 5, корпус из красной бронзы и продуманная сервисопригодность делают модель практичным выбором для систем тёплого пола и других гидравлических контуров.
