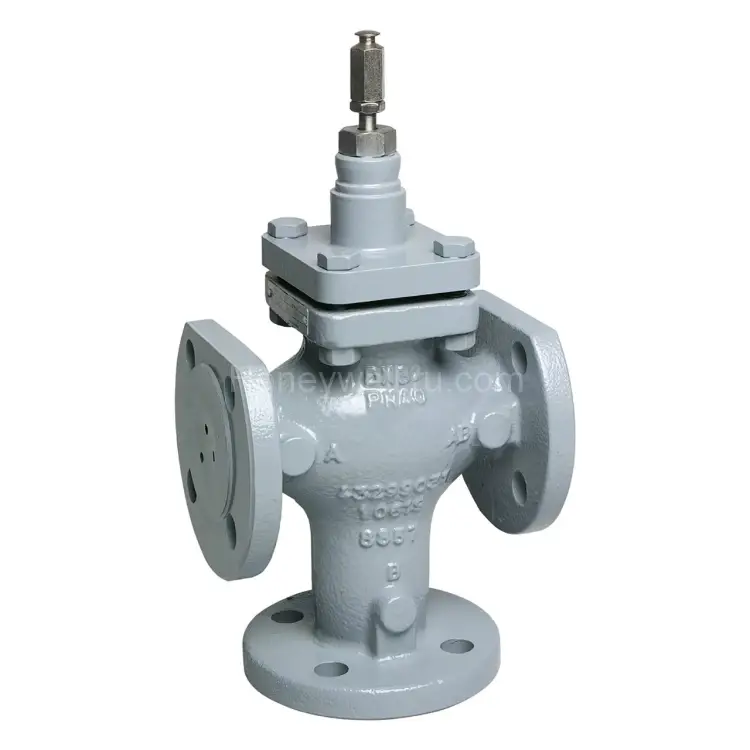

Трехходовой линейный клапан XF150B360 с фланцевым соединением, DN150, PN16, Kvs 360

Клапан XF150B360 — это надежный трехходовой линейный клапан с фланцевым соединением, предназначенный для точного управления потоками горячей/холодной воды и/или пара в системах отопления, вентиляции и кондиционирования (HVAC), а также в технологических контурах, где требуется стабильное регулирование. Оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию.

Планируя закупку, важно помнить: покупать оборудование Resideo (Honeywell) нужно у официального дилера — ООО Промэлектроника (sales@prom-elec.com). Это помогает обеспечить корректную поставку, сопровождение и техническую поддержку на стороне поставщика.

Ключевые особенности модели XF150B360

• Назначение: 3-ходовое управление потоками с линейной характеристикой, подходящее для контуров смешения/распределения.
• Соединение: фланцевое (Flanged), удобное для монтажа в соответствующие трубопроводы и арматурные узлы.
• Пропускная способность: Kvs 360 — клапан рассчитан на эффективную работу в режимах с крупными расходами.
• Ход регулирующего органа: максимальный ход 38 мм, что обеспечивает предсказуемую дозировку.
• Материалы для ресурса: корпус из чугун GG25, шток из нержавеющей стали.
• Устойчивость к рабочим условиям: работа с диапазоном температур от 2 °C до 220 °C.
• Номинальное давление: PN16 — оптимально для систем, где требуется надежная работа под расчетной нагрузкой.

Технические характеристики

Ниже приведены основные параметры клапана XF150B360, которые важны при подборе в инженерный проект:

• Тип соединения: Фланцевое (Flanged)
• Размер DN: DN 150
• Тип клапана: 3-ходовой линейный клапан (3-Way linear valve)
• Номинальное давление: PN 16
• Материал корпуса: чугун GG25 (Cast Iron GG25)
• Материал штока: нержавеющая сталь (Stainless Steel)
• Максимальная температура рабочей среды: 220 °C (Media Temperature (Max))
• Минимальная температура рабочей среды: 2 °C (Media Temperature (Min))
• Управляемая среда: вода с максимум 50% гликоля согласно VDI 2035 (Controlled Media)
• Характеристика потока: A-AB линейный и B-AB линейный (Valve Flow Characteristic)
• Максимальный ход: 38 мм (Stroke (Max))
• Макс. дифференциальное давление для закрытия: 90 кПа для 1800 N (Differential pressure for close-off (Max))
• Действие штока: шток поднимается для закрытия порта A-AB (Valve Stem Action)
• Значение Kvs: 360 (Kvs Value)

Как работает клапан и где применяется

XF150B360 относится к категории линейных трехходовых клапанов: это означает, что изменение открытия регулирующего органа формирует предсказуемое изменение проходного сечения по направлениям A-AB и B-AB. Такая логика удобна для задач, где важна плавность и точность регулирования.

Корпус из чугуна GG25 рассчитан на долговременную работу в системах отопления и инженерных сетях, а нержавеющий шток способствует сохранению работоспособности в условиях, требующих стабильности при переменных режимах.

Преимущества для инженера и монтажника

• Фланцевое подключение — понятная интеграция в существующие узлы трубопровода.
• DN150 и Kvs 360 — подходящая база для контуров с заметными расходами.
• Работа в температурном диапазоне 2…220 °C — гибкость для большинства типовых систем.
• Поддержка регулирования за счет линейной характеристики на участках A-AB и B-AB.
• Требуемые материалы (GG25 и нержавеющая сталь) для надежности узла.

Важно при покупке

Чтобы снизить риски по срокам и комплектности, приобретайте арматуру Resideo (Honeywell) через официальный канал
