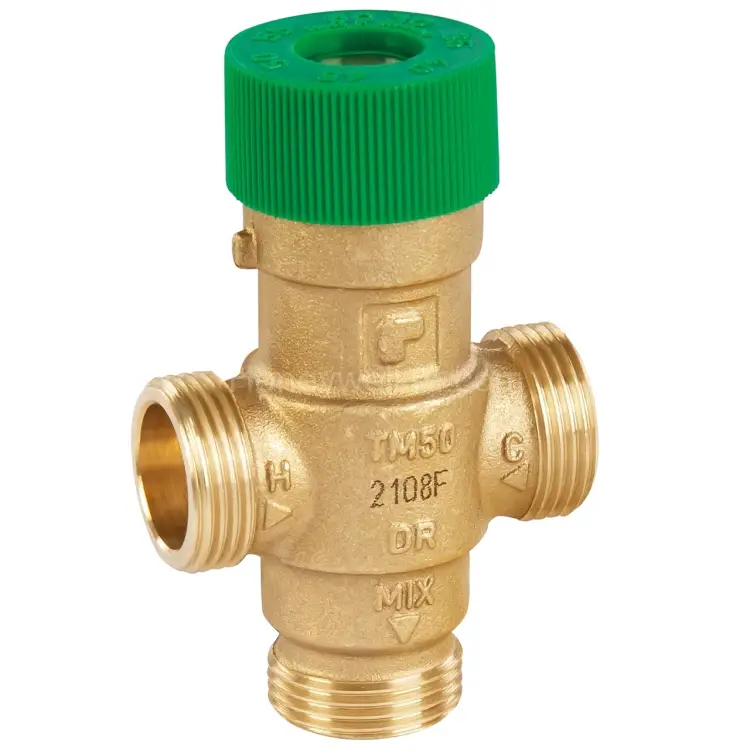

TM50-1/2E термостатический смесительный клапан с защитой от ожогов

Термостатический смесительный клапан TM50-1/2E Thermostatic mixing valve with scald protection

TM50-1/2E — это термостатический смесительный клапан с защитой от ожогов, который обеспечивает безопасное поддержание заданной температуры смешанной воды. Устройство предназначено для использования в системах горячего водоснабжения и в инженерных контурах, где важны стабильность температурного режима, защита пользователей и удобство настройки. Клапан особенно эффективен при низких расходах благодаря высокочувствительному термическому элементу.

Где применяется TM50-1/2E

• Централизованное управление температурой в установках горячего водоснабжения или локальное управление рядом с точками водоразбора.
• Применение в солнечных установках ГВС с двойным источником энергии (актуально для схем, где требуется корректное смешение горячих потоков).
• Использование в системах отопления с подводящим отоплением, а также для ограничения температуры обратной воды котла.
• Если в системе имеется циркуляционный контур горячей воды, рекомендуется предусмотреть устройство KB191 для предотвращения обратного потока холодной воды и охлаждения смешанной воды на выходах.

Ключевые преимущества

• Высокочувствительный термический элемент обеспечивает точный контроль температуры смешанной воды, включая режимы с низкими расходами.
• Простая настройка требуемой температуры — удобная регулировка без сложной процедуры ввода в эксплуатацию.
• Защита от ожогов: при отключении холодного питания горячая вода автоматически отключается. Условие срабатывания: температура горячей воды должна быть минимум на 10 К выше установленной температуры смешивания.
• Защита от перекоса подачи: холодная вода автоматически отключается, если горячее питание отключается.
• Доступны варианты с интегрированными обратными клапанами для холодного и горячего водоснабжения (важно для правильной работы системы смешения).
• Материалы, устойчивые к накипи: внутренние компоненты выполнены из материалов, снижающих риск образования отложений и поддерживающих стабильность работы.

Комплектация и исполнение

Клапан TM50-1/2E включает следующие элементы:

• Корпус.
• Соединительные фитинги (не входят в исполнение TM50SOLAR).
• Регулировочный клапан.
• Термостат.
• Защитный колпачок для фиксации установленной температуры смешанной воды (не входит в TM50SOLAR).
• Встроенные обратные клапаны.
• Примечание по исполнению: встроенные обратные клапаны — только для TM50SOLAR-1/2 ERV.

Технические характеристики

• Тип соединения: внешняя резьба
• Контролируемая среда: питьевая вода
• Максимальная температура рабочей среды: 90 °C
• Минимальная температура рабочей среды: 90 °C
• Максимальная температура горячего входа: 110 °C
• Максимальная рабочая (условная) давление: max. 10 bar
• Максимальный расход: 25 л/мин
• Размер входного соединения: 1/2 дюйма
• Материал корпуса клапана: латунь
