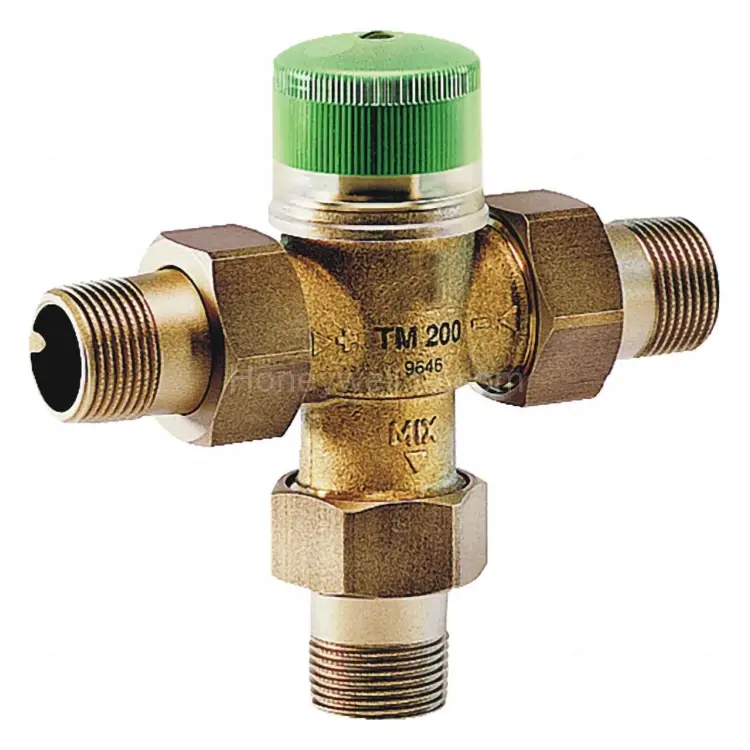

TM200-3/4A — термостатический смеситель с наружной резьбой 3/4" (наружное резьбовое соединение)

TM200-3/4A — это термостатический смеситель с защитой от ошпаривания, предназначенный для стабильного поддержания заданной температуры смешанной воды. Оборудование Resideo (Honeywell) применяют в системах горячего водоснабжения и на объектах, где критично ограничить риск ожогов: температура подачи должна оставаться в заданных пределах даже при изменениях условий на входах (горячая/холодная линии).

Важно: оборудование Resideo (Honeywell) по-прежнему поставляется в полном объёме в Россию. Для корректного подбора, официальной документации и гарантийных обязательств рекомендуем приобретать продукцию только у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Ключевые назначение и области применения

• Поддержание заданной температуры смешанной воды в системах горячего водоснабжения.
• Защита от ожогов благодаря логике работы защиты при нарушении подачи холодной воды.
• Местная установка рядом с точками водоразбора (локальный контроль температуры).
• Варианты использования в инженерных решениях с подогревом (например, в системах с распределением тепла по зонам).
• Ограничение температурных режимов в системах, где важно контролировать возврат теплоносителя.

Технические характеристики (по параметрам модели)

• Модель: TM200-3/4A
• Тип соединения: внешняя резьба (3/4 in)
• Контролируемая среда: вода
• Максимальная температура рабочей среды: 90 °C
• Максимальная температура горячего входа: 90 °C
• Температурный диапазон смешивания: от 30 °C до 60 °C
• Максимальное рабочее давление: 10 бар
• Точность поддержания температуры: 4 K
• Материал корпуса клапана: латунь

Как работает защита от ошпаривания

Термостатический смеситель поддерживает заданную температуру смешанной воды за счет термического элемента, который реагирует на изменение условий на входах. Сценарий защиты от ожогов рассчитан так, чтобы в случае прекращения подачи холодной воды горячая подача была отключена. Практический смысл — снизить риск выхода температуры смешанной воды за безопасные пределы.

• При пропадании холодного питания горячий вход отключается.
• Температурные условия защиты зависят от заданного режима (для корректной логики требуется соблюдение параметров подключения и регулировки).
• Система предназначена для повышения безопасности при нестабильности водоснабжения.

Преимущества TM200-3/4A

• Стабильная терморегуляция благодаря высокочувствительному термическому элементу.
• Защита от ожогов: предотвращение чрезмерного нагрева смешанной воды при сбоях подачи холодной воды.
• Автоматическое отключение холодного входа при прекращении подачи горячей воды (в зависимости от сценария работы).
• Настройка требуемой температуры — простая процедура для ввода в эксплуатацию.
• Подходит для объектов, где требуется надежный контроль температурного режима и безопасность пользователя.
• Корпус из латуни рассчитан на длительную эксплуатацию в водных системах.
• Внутренние компоненты выполнены из материалов, устойчивых к образованию накипи.
• Соответствие требованиям UBA для питьевой воды — актуально для применений, связанных с водоподготовкой и санитарными нормами.

С чем важно учитывать монтаж

• Соединение модели — наружная резьба 3/4\", что упрощает интеграцию в существующие трубопроводы.
• Для корректной работы термостатической функции важно соблюдать рекомендуемые режимы температуры горячей и смешиваемой воды.
• Следуйте инструкции по запуску и настройке температуры смешивания в пределах 30–60 °C.
• При проектировании учитывайте рабочие параметры по давлению — до 10 бар.

Документация

Для получения дополнительной информации и технических материалов вы можете скачать файлы:

• ...
