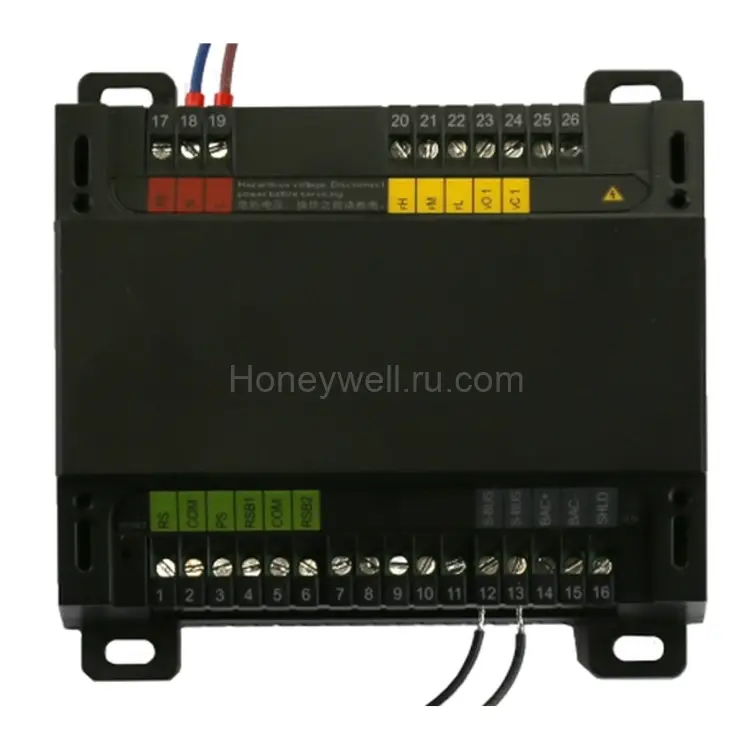

TF428DN Драйвер для BACnet-контроллера TF-серии, для 4-трубных систем

Обзор продукта: драйвер TF428DN для BACnet-контроллера TF-серии

TF428DN/U — это драйвер для интеграции в системы управления микроклиматом на базе TF-серии BACnet-контроллеров. Устройство рассчитано на работу в проектах с 4-трубными системами и обеспечивает гибкое управление режимами, вентилятором и клапанами, помогая поддерживать требуемую температуру в помещении. Модель ориентирована на инженерные задачи диспетчеризации и повышает удобство эксплуатации за счёт расширенных функций энергосбережения и устойчивости работы системы.

Ключевые преимущества

В дополнение к базовому управлению термостатом/контроллером серии, TF428 (с функциональностью для RSBS/RSS) помогает удерживать температуру ближе к заданной уставке и поддерживает стабильность энергосети при запуске. Также предусмотрено автоматическое отключение по запомненному времени для снижения энергопотребления.

• CPH (Cycle Per Hour) — улучшенное удержание температуры вблизи уставки.
• Random Start-up Function — случайная задержка/распределение стартовых циклов для снижения пиковых нагрузок на сеть.
• Memorized Time Off — функция запоминания времени отключения: автоматическое выключение для экономии энергии.
• Ресурс циклов: Auto Cycle до 100 000, Manual Cycle до 10 000.

Функции и режимы управления

• Тип системы: 4-трубные решения (manual/auto changeover).
• Переключение режимов:
  • 2-трубные схемы: cool only / heat only / ручной changeover;
  • 4-трубные схемы: manual/auto changeover (для клапана VC4013 valve only).
• Вентиляция и вентилятор:
  • Ventilation mode;
  • ручное или автоматическое управление вентилятором на 3 скоростях.
• Управление водяным клапаном: on/off water valve control.
• Сигнал управления выходом: PI, on/off.

Температурные диапазоны и условия эксплуатации

• Уставка температуры (Set point): от 10°C до 32°C.
• Температура окружающей среды (min/max эксплуатации): 0°C … 49°C.
• Температура хранения: -30°C … +60°C.
• Рабочая влажность: 5–90% RH, без конденсации.
• Диапазон индикации/отображения (range): 0 … 37°C.

Электробезопасность и эксплуатационная устойчивость

• Питание: 220/230VAC, 50/60Hz.
• Степень защиты: IP20.
• Protection against electric shock: Class II.
• Номинальное импульсное выдерживаемое напряжение: 2500V.
• Максимальная температура для релейной проводки: 155°C.
• Степень загрязнения: Pollution Degree 2.

Как применять в проекте

Драйвер TF428DN/U применяется в составе систем управления микроклиматом, где требуется логика работы BACnet-контроллера TF-серии. При подборе важно учитывать тип схемы (2/4 труб), требуемые режимы (cool/heat/changeover), а также совместимость клапанного оборудования.

• Выбирайте тип системы: 2-трубная или 4-трубная.
• Для 4-трубных схем учитывайте специфику: VC4013 valve only.
• Сверяйте диапазон уставок и условия монтажа (для IP20).
• Оцените требования к управлению вентилятором (ручное/авто, 3 скорости).

Важно: где покупать оборудование Resideo (Honeywell)

Чтобы получить оригинальные компоненты и корректную комплектацию под ваш проект, оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Поставка в Россию

Также кратко отмечаем, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, что позволяет планировать внедрение систем без длительных неопределённостей по доступности.

Кратко о товаре

• Артикул: TF428DN/U
• Назначение: драйвер для BACnet-контроллера TF-серии
• Тип системы: 4-трубные системы
• Управление: Manual/Auto changeover
• Питание: 220/230VAC
• Функции: CPH, Random Start-up, Memorized Time Off
• Класс защиты: IP20
• Совместимость: VC4013 valve only
