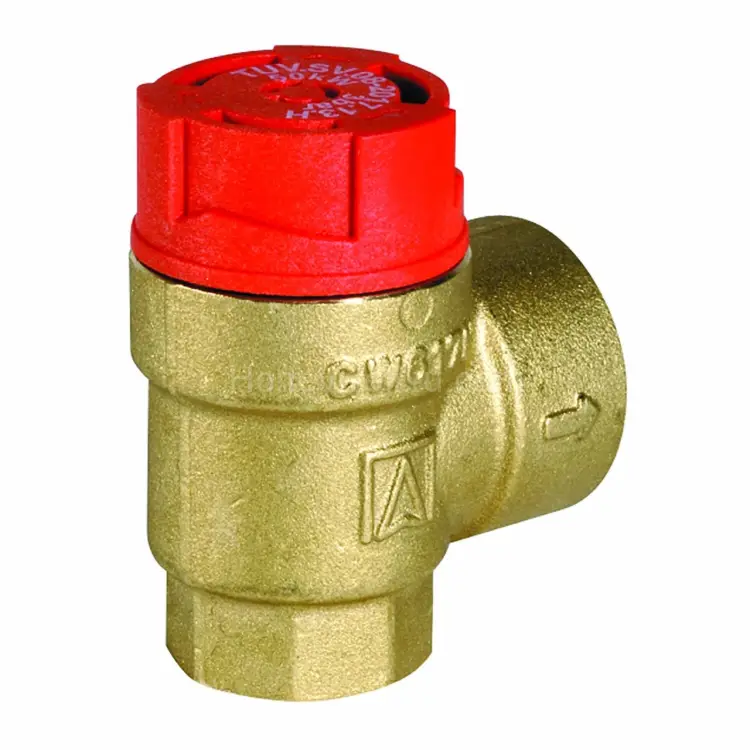

SM110-1/2A6.0 Мембранный предохранительный клапан, 6 бар, Rp 1/2" / Rp 3/4"

SM110-1/2A6.0 — мембранный предохранительный клапан для закрытых систем отопления, 6 bar

SM110-1/2A6.0 — мембранный предохранительный клапан Resideo (Honeywell), разработанный для защиты закрытых систем отопления и работы в режимах, соответствующих требованиям безопасности. Клапан устанавливается в узлах, где критично предотвращать опасный рост давления и обеспечивать корректный сброс при превышении допустимых значений.

Устройство относится к типу мембранных предохранительных клапанов для закрытых контуров. Производитель фиксирует уставку давления на заводе и защищает ее пломбой/защитным колпачком с маркировкой, чтобы исключить несанкционированное вмешательство. Последующая корректировка настройки без повреждения защитного элемента невозможна.

Ключевые преимущества SM110-1/2A6.0

• Предназначен для закрытых систем отопления согласно EN 12828.
• Фиксированная заводская уставка: настройка задана изготовителем и опломбирована.
• Защита от перенастройки: изменить установленные параметры невозможно без разрушения защитного колпачка.
• Сертификация по Pressure Equipment Directive 2014/68/EU, регистрационный номер: CE035.
• Соответствует требованиям для отопительных систем: EN 12828, EN ISO 4126-1, EN 2516-2.
• Стандартизированный присоединительный выход (Standardised discharge connection) для корректного подключения.
• Удобный отвод/сброс (Easy venting) в типовых схемах.

Сферы применения

Мембранные предохранительные клапаны SM110 применяются в проектах отопления, где используются закрытые расширительные системы и требуется надежная защита от превышения давления. Это решение подходит для инженерных узлов, где важно соблюдать нормативы и обеспечивать предсказуемое поведение элементов безопасности.

Технические характеристики

• Артикул: SM110-1/2A6.0
• Максимальное рабочее давление: 6 bar
• Температура рабочей среды (макс.): 120 °C
• Контролируемая среда: водно-гликолевая смесь по VDI 2035
• Температура окружающей среды: от 5 °C до 55 °C
• Относительная влажность окружающей среды (без конденсации): от 25% до 85%
• Высота изделия: 60 mm
• Цвет/исполнение: Gold

Подключение и присоединительные размеры

Клапан рассчитан на резьбовое присоединение. Конфигурация входа/выхода обеспечивает удобную интеграцию в контур защиты и соответствие монтажным требованиям.

• Тип соединения: внутренняя резьба (Internal Thread)
• Вход: Rp 1/2 in IG — 1/2" внутренняя резьба
• Выход: Rp 3/4 in — 3/4" выход
• Комбинация по размерам: 1/2 in на входе и 3/4 in на выходе

Материалы и конструкция

Для SM110 применяются материалы, рассчитанные на эксплуатацию с горячей водой и типовыми рабочими средами отопительных систем. Угловой корпус и исполнение элементов конструкции помогают обеспечивать стабильность работы.

• Материал корпуса: латунь (Valve Body Material)
• Диафрагма: эластомер, устойчивый к горячей воде (Hot water resistant elastomer)
• Защитный колпачок/пломба: высококачественный синтетический материал (Valve Security Cap Material)
• Тактильное и конструктивное исполнение:
  • угловой латунный корпус (Angled brass housing)
  • пружина настройки из пружинной стали (spring steel adjustment spring)
  • маркировка/колпачок из высококачественного синтетического материала
  • диафрагма из эластомера, устойчивого к горячей воде

Комплектация

• Защитный колпачок с маркировкой/паспортной этикеткой (Security cap with part label)
• Угловой корпус (Angled housing)

Почему уставка защищена пломбой

В предохранительных клапанах критично, чтобы уставка соответствовала проекту и нормативным требованиям. Именно поэтому SM110-1/2A6.0 поставляется с фиксированной настройкой и защитным колпачком: производитель исключает вмешательство, которое может привести к некорректной работе элемента безопасности.

Какой клапан выбрать для узла защиты

Если вам нужен мембранный предохранительный клапан для закрытой системы отопления с максимальным давлением 6 bar, где предусмотрена заводская фиксированная уставка, сертификация и понятная схема присоединения, то SM110-1/2A6.0 — практичное решение для инженерных систем.

Важно по закупкам: оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера ООО Промэлектроника: sales@prom-elec.com.

Также учтите, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому можно планировать комплектацию и монтаж без ограничений по поставкам.

Краткий итог

• Модель: SM110-1/2A6.0
• Тип: мембранный предохранительный клапан
• Назначение: защита закрытых систем отопления
• Предел давления: 6 bar
• Подключение: Rp 1/2 (вход) / Rp 3/4 (выход)
• Дополнительно: заводская уставка, защита от перенастройки, сертификация CE035
