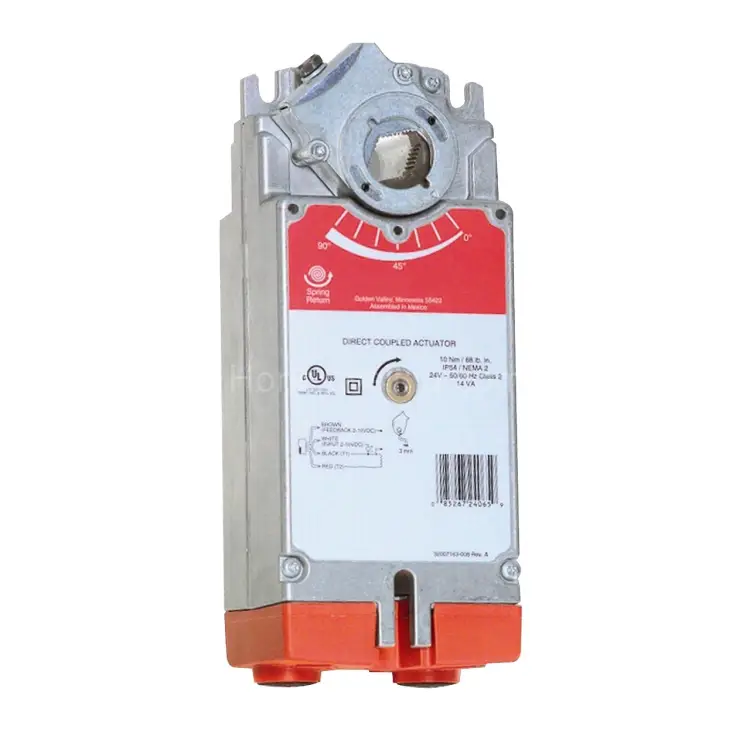

S20230-2POS Пружинно-возвратный привод заслонки 20 Н·м, 2 положения, 230 В~

Привод заслонки пружинно-возвратный Resideo (Honeywell) S20230-2POS — 20 Н·м, 2 положения, 230 В~

S20230-2POS — это прямосоединённый привод (direct-coupled) с самоустанавливающимся адаптером вала. Он предназначен для управления четвертьоборотными воздушными заслонками в системах ОВК и автоматики зданий, где требуется режим fail-safe за счёт пружинного возврата. Устройство особенно востребовано в защитных приложениях, например для защиты от замерзания, когда при пропадании питания привод должен занять запрограммированное безопасное положение.

Ключевые особенности

• Самоцентрирующийся адаптер для прямого соединения привода с валом заслонки.
• Пружинный возврат (springreturn) — обеспечивает аварийно-безопасное перемещение при отказах.
• Направление вращения выбирается: достаточно повернуть привод на 180° вокруг вертикальной оси.
• Комплект поставки включает монтажные элементы для установки на вал заслонки.
• Autoadapt dipswitch: автоматическая настройка диапазона входного сигнала на требуемый угол/поворот.
• Съёмная клеммная коробка без кабельного ввода (кабельный ввод M16×1,5).
• Возможность блокировки и ручного подзавода — удобно для пуско-наладочных работ и обслуживания.

Технические характеристики

• Модель: S20230-2POS
• Назначение: привод заслонки (damper actuator) для четвертьоборотных систем
• Крутящий момент: 10/20 Н·м (springreturn)
• Количество позиций: 2 точки
• Питание: 230 Vac
• Потребление: 13 VA (удержание), 60 VA (в момент приведения в движение)
• Температура окружающей среды (минимальная): -40 °C
• Температура окружающей среды (максимальная): +60 °C
• Тип монтажа (адаптация под валы):
  • круглые валы: 10..27 мм
  • квадратные валы: 13..19 мм
• Цвет: Серый, Красный, Белый

Для каких систем подходит

Привод S20230-2POS применяют там, где заслонка должна перемещаться надёжно и предсказуемо, а также требуется безопасный алгоритм при аварийных ситуациях. Чаще всего это:

• узлы защиты от замерзания в вентиляционных установках и теплогенераторах;
• системы противохолода и аварийные режимы регулирования;
• автоматика зданий, где важны точность позиционирования и понятная настройка диапазона;
• управление четвертьоборотными воздушными заслонками в технологических и коммерческих помещениях.

Преимущества для монтажа и эксплуатации

• Гибкая настройка направления — упрощает установку на объекте без лишних переделок.
• Autoadapt помогает использовать полный диапазон входного сигнала для требуемого угла/поворота.
• Ручная готовность (блокировка и ручной подзавод) ускоряет диагностику и обслуживание.
• Широкий температурный диапазон (от -40 до +60 °C) повышает надёжность в реальных условиях.
• Совместимость с разными типами валов: круглые (10–27 мм) и квадратные (13–19 мм).

Важно про покупку оборудования Resideo (Honeywell) у официального дилера

Для корректного подбора, гарантийной поддержки и получения подтверждённых поставок оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника. Контакты: sales@prom-elec.com.

Поставка в Россию

Также сообщаем кратко: оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Если вам нужен надёжный пружинно-возвратный привод для четвертьоборотной заслонки с понятной настройкой и безопасным режимом fail-safe, S20230-2POS — практичный вариант для инженерных систем ОВК.

Комплектность и подключение

Съёмная клеммная коробка упрощает доступ к подключениям. Кабельный ввод предусмотрен формата M16×1,5 (в комплекте отсутствует кабельный ввод/кабельная проходка). Привод поставляется с монтажными частями, необходимыми для крепления на вал заслонки в рамках указанных диапазонов.
