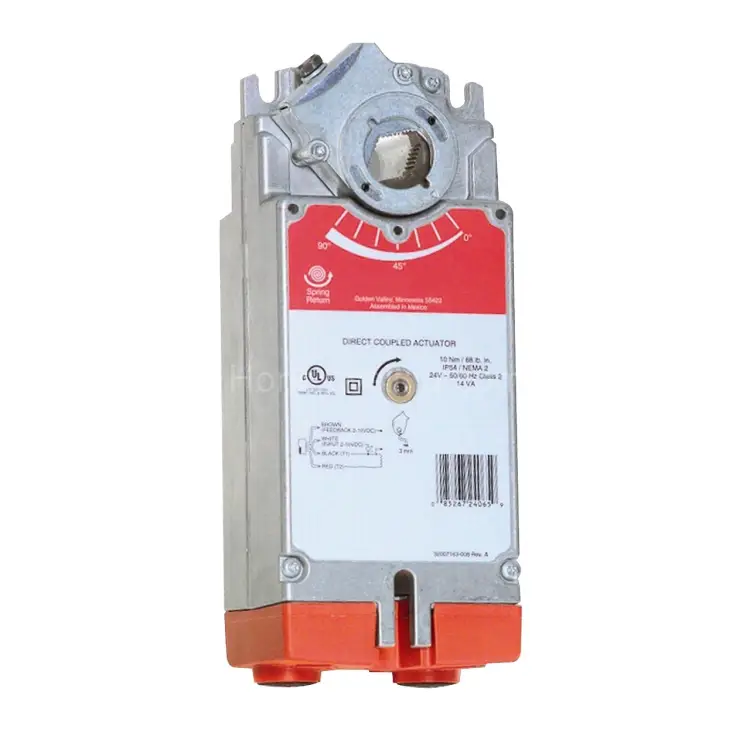

S20010-SW2 пружинный сервопривод заслонки 20 Н·м, 0/2–10 В, 3%, 24 В

Пружинный сервопривод S20010-SW2 для воздушных заслонок (spring return), 0/2–10 В, 20 Н·м

S20010-SW2 — это прямосцепной привод заслонки с самовцентрирующейся муфтой на вал. Модель предназначена для управления четвертьоборотными (quarter-turn) воздушными заслонками в системах безопасности, где требуется режим spring return для реализации принципа отказоустойчивости (например, защита от замерзания).

Ключевые особенности

• Самовцентрирующийся адаптер с прямым сцеплением: стабильная посадка на вал и корректная кинематика при монтаже.
• Пружинный возврат (fail-safe): привод обеспечивает безопасное возвращение заслонки в исходное положение при необходимости.
• Выбор направления вращения — поворот корпуса привода на 180° относительно вертикальной оси.
• Autoadapt dipswitch: автоматическое распределение диапазона, чтобы полный охват входного управляющего сигнала соответствовал рабочему углу/повороту.
• Полный комплект монтажных элементов поставляется вместе с приводом.
• Съёмная клеммная коробка без кабельного ввода (кабельный ввод M16x1,5).
• Возможность блокировки и ручного завод (manual winding) для сервисного обслуживания и настройки.

Технические параметры

• Момент: 10/20 Н·м (spring return)
• Управляющий сигнал: 0/2–10 В
• Скорость (перемещение): 3° (в составе спецификации: 3 pct)
• Питание: 24 Vac/dc
• Потребляемая мощность: 13 VA удержание / 45 VA в режиме движения (Driving)
• Рабочая температура окружающей среды: от -40 °C до +60 °C
• Тип посадки на вал: круглые валы 10…27 мм, квадратные валы 13…19 мм
• Цвет корпуса: Gray / Red / White

Для каких задач подходит

Привод S20010-SW2 применяют там, где важно сочетать точное позиционирование с функцией отказоустойчивого возвращения заслонки. Это особенно актуально для инженерных систем ОВК и систем противозамерзания, а также для применений, относящихся к безопасностным функциям, когда поведение исполнительного механизма при аварии критично.

Преимущества прямосцепного исполнения

• Удобный монтаж на распространённые диаметры и типы валов (круглые/квадратные).
• Самовцентрирующая муфта помогает обеспечить стабильность передачи крутящего момента.
• Функция автокалибровки/адаптации диапазона упрощает ввод в эксплуатацию и повышает согласование входного сигнала с углом поворота.
• Наличие ручного управления и возможности блокировки повышает удобство сервисного обслуживания.

Монтаж и подключение

Привод поставляется с комплектом монтажных деталей, а также имеет съёмную клеммную коробку. Кабельный ввод выполняется без штатного сальника: используется посадочное место под M16x1,5. Для корректной работы необходимо обеспечить соответствие типа вала и диапазона управляющего сигнала (0/2–10 В) требованиям системы управления.

Как выбрать и согласовать с системой управления

Для корректной работы рекомендуется:

• Подобрать привод по моменту (10/20 Н·м spring return) и типу заслонки.
• Убедиться в совместимости по входному сигналу 0/2–10 В.
• Проверить питание 24 Vac/dc и оценить потребность по режимам удержания/движения (13/45 VA).
• Учесть условия окружающей среды: рабочий диапазон от -40 °C до +60 °C.
• При необходимости изменить направление вращения, выполнив поворот привода на 180°.
