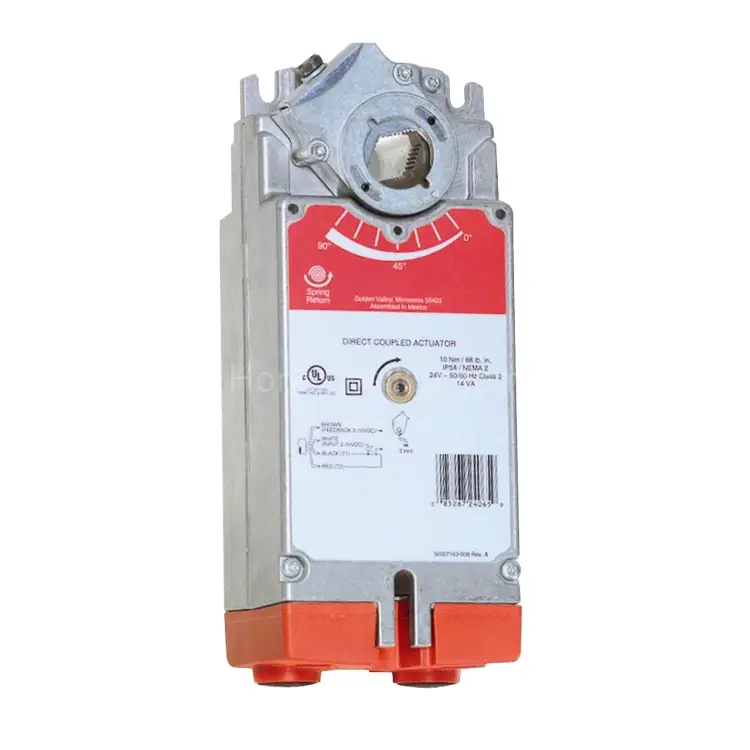

S10010 привод заслонки с пружинным возвратом 10 Нм, 0/2–10В, 3 точки, 24В

Описание изделия S10010

Привод заслонки с пружинным возвратом 10/20 Нм, 0/2–10В, 3 точки, 24В — это привод заслонки для систем управления микроклиматом и инженерными контурами, где требуется надежная работа в режиме пружинного возврата и безопасное поведение при отказах. Устройство предназначено для четвертьоборотных (quarter-turn) воздушных заслонок в ответственных/безопасных применениях, например для функций противозамерзания и сценариев защиты.

Ключевые преимущества

• Непосредственно соединенный (direct-coupled) привод с самоцентрирующимся адаптером вала.
• Пружинный возврат (springreturn) с функцией fail-safe — возврат заслонки в заданное безопасное положение при необходимости. Подходит для задач, где важна отказоустойчивость.
• Выбор направления вращения выполняется простым способом: переворот привода на 180° вокруг вертикальной оси.
• Комплект крепежных элементов поставляется вместе с приводом — удобно для монтажа на месте.
• Автоадаптивный переключатель (autoadapt dipswitch): позволяет использовать полный диапазон управляющего сигнала для применимого угла/поворота — настройка под конкретную задачу.
• Съемная клеммная коробка без кабельного ввода (кабельное соединение без сальника: M16×1,5).
• Привод можно блокировать и выполнять ручную намотку — полезно при вводе в эксплуатацию, сервисе или в нештатных ситуациях.

Тип и назначение

Привод S10010 разработан для управления воздушными заслонками четвертьоборота в инженерных системах. Он ориентирован на применение в конфигурациях, где необходимо обеспечить предсказуемое поведение системы при изменениях условий или отказах.

Технические характеристики

• Артикул: S10010
• Цвет: Серый, Красный, Белый
• Тип питания: 24 Vac/dc
• Потребляемая мощность: 8 VA (Держание) / 30 VA (Привод)
• Рабочая температура окружающей среды: от -40 °C до +60 °C
• Совместимость с типом валов (Тип монтажа):
  • круглые валы: 10…27 мм
  • квадратные валы: 13…19 мм

Информация по управлению

Для S10010 предусмотрены варианты управления — 0/2–10V и 3 точки — в зависимости от схемы подключения. Использование Автоадаптивного помогает корректно задать соответствие управляющего сигнала требуемому углу/ходу заслонки.

Монтаж и эксплуатация

• Для начала работ учитывайте совместимость по валу: круглые 10…27 мм или квадратные 13…19 мм.
• При необходимости измените направление вращения, повернув привод вокруг вертикальной оси на 180°.
• Поставляемые монтажные элементы упрощают установку на объекте.
• Съемная клеммная коробка обеспечивает удобство обслуживания и подключения без кабельного ввода (M16×1,5).
• Наличие функции блокировки и ручной намотки повышает удобство сервисных работ и пусконаладки.

Где купить Resideo (Honeywell) в РФ

Оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера — ООО Промэлектроника (sales@prom-elec.com). Это помогает обеспечить корректное сопровождение поставок, подтверждение подлинности и сервисную поддержку.

Также важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому при планировании проектов и закупок можно рассчитывать на стабильную доступность.

Области применения

• системы вентиляции и кондиционирования
• управление воздушными заслонками в системах отопления/охлаждения
• противозамерзательные режимы и функции защиты
• решения, где требуется отказоустойчивое поведение с пружинным возвратом

Итог

Привод S10010 — это практичное и надежное решение для четвертьоборотных заслонок с пружинным возвратом, рассчитанное на широкий диапазон условий эксплуатации по температуре и удобное в монтаже благодаря комплекту крепежа и продуманной конструкции подключения.
